JPW-05-T-52-

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: Yageo 面包线, 镀锡铜
供应商型号: REB-WDB128
供应商: 海外现货
标准整包数: 10000
YAGEO/台湾国巨 通孔电阻 JPW-05-T-52-

JPW-05-T-52-概述

    电子元器件产品技术手册解析

    产品简介

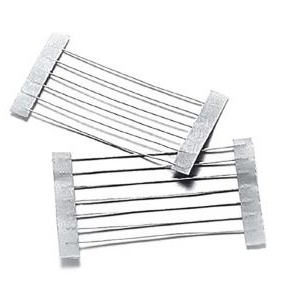

    跳线(也称为交叉连接线)是一种基本的电路连接装置,主要用于PCB板上的点到点连接。它们常用于无法直接连接两个点的情况,例如由于其他电路路径需要跨越,或者因事后设计变更而需要新的点连接。此外,通过改变点连接,可以进行电路调优。跳线提供了快速简便的解决方案,特别适合于自动机器插入,并且有各种包装样式可供选择,包括预切割和成形的引脚,以满足手动插入的需求。

    技术参数


    以下是该跳线产品的技术规格:
    | 尺寸规格 | 产品型号 | ød(mm) | H(mm) | P(mm) | S(mm) |
    |
    | 尺寸公差 | JPW-05 | 0.5±0.05 | - | - | - |
    JPW-06 | 0.6±0.05 | 26.0±1.0| - | - |
    JPW-07 | 0.7±0.05 | 52.4±1.0| 5.0±0.1 | 6.0±0.5 |
    JPW-08 | 0.8±0.05 | 73.0±1.5| - | - |
    JPW-10 | 1.0±0.05 | - | - | - |
    | 材质与特性 | 参数 | 值 |
    |
    | 材质 | 软铜线带锡镀层 | - |
    | 导体直径 | ø0.5, ø0.6, ø0.7, ø0.8, ø1.0 (±0.05mm) | - |
    | 抗拉强度 | CNS 8938 ≤ 28kg/mm² | - |
    | 延展率 | CNS 8938 ≤ 24%(ø0.5-0.6mm)| CNS 8938 ≤ 26%(ø0.7-1.0mm)|
    | 最小导电率 | CNS 8938 ≥ 94%(ø0.5mm)| CNS 8938 ≥ 96%(ø0.6-1.0mm) |
    | 扭转强度 | CNS 8938 ≤ 250g/3 cycles(ø0.5mm)| CNS 8938 ≤ 500g/3 cycles(ø0.6-0.8mm)|
    CNS 8938 ≤ 1.0kg/3 cycles(ø1.0mm)| - |
    | 焊接性 | 235±5°C, 3±0.5秒覆盖率 95% | - |
    | 镀层元素 | 锡 ≥ 99.9% | - |
    | 镀层厚度 | 4±1µm | - |
    | 电流等级 | ø0.5mm 6A@70°C | ø0.6mm 7.5A@70°C |
    ø0.7mm 8.5A@70°C | ø0.8mm 10A@70°C |
    ø1.0mm 15A@70°C | - |
    | 表面光洁度 | 光滑有光泽 | - |

    产品特点和优势


    该跳线产品的特点是采用软铜线带锡镀层,具有良好的抗拉强度和导电性能,能够在各种工作条件下保持稳定的连接性能。它的尺寸多样,能够适应不同应用场景的需求。此外,跳线符合欧盟RoHS要求,确保环保无害,因此适用于多种场合,尤其是自动机器插入和手动插入。

    应用案例和使用建议


    跳线常用于PCB设计和维修中,特别是当需要跨越现有电路路径时。例如,在某些复杂的电路布局中,由于物理限制,某些点之间的直接连接可能不可行。此时,跳线可以提供一种灵活的解决方案。为了达到最佳效果,建议在连接前对跳线进行检查,确保其表面光洁度良好,并根据具体的应用需求选择合适的型号和规格。

    兼容性和支持


    跳线可以与各种类型的PCB和电路设备兼容,无论是在自动插件机还是手工组装过程中。制造商通常会提供详细的技术文档和安装指南,以帮助用户正确安装和使用。如果遇到任何问题,用户可以通过官方渠道获取技术支持和服务。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:焊接不牢固
    - 解决方案: 检查焊料是否合适,重新加热并适当施加压力。
    - 问题:导电性能不佳
    - 解决方案: 检查跳线是否被正确放置,确认连接点是否有足够的清洁度。
    - 问题:断裂
    - 解决方案: 更换新的跳线,并确保在安装过程中避免过度弯曲。

    总结和推荐


    总体而言,这款跳线凭借其卓越的导电性和广泛的适用范围,在PCB设计和维修领域表现出色。其兼容性强,且具备良好的机械和电气性能,适合自动化和手工装配。因此,强烈推荐此款跳线作为电路设计和调试的理想选择。

JPW-05-T-52-参数

参数
电阻值
精度 -
额定功率 -
温度系数 -
安装方式 通孔安装
