FMP300JT-73-16K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 16KΩ ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-16K
供应商: 海外现货
标准整包数: 1

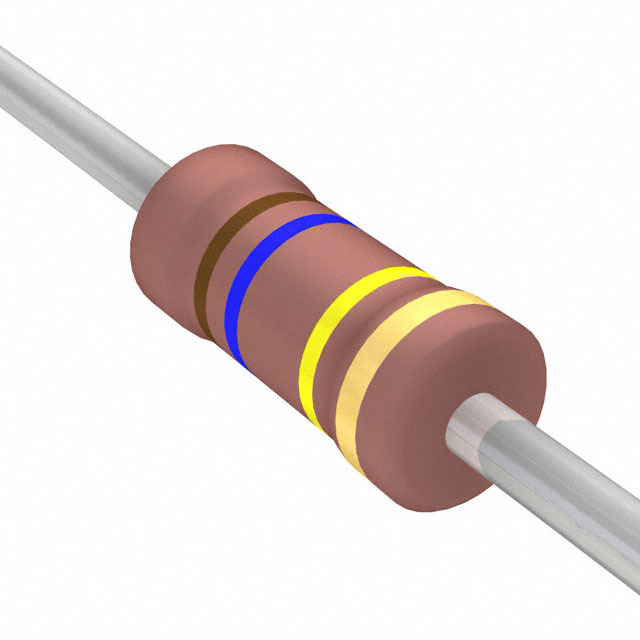

YAGEO/台湾国巨 通孔电阻 FMP300JT-73-16K

FMP300JT-73-16K概述

    # Ultra Miniature Through-Hole Resistor: FMP Series Technical Overview

    产品简介


    基本介绍
    FMP系列金属膜高功率电阻采用真空溅射系统,将多层混合金属合金及保护材料沉积在经过精心处理的高规格陶瓷基板上。随后,在电阻层上切割出螺旋槽,并焊接锡镀电解铜连接引线至端帽。这些电阻器表面涂覆了一层粉色涂料,确保其具有火焰防护特性。
    应用领域
    FMP系列通过孔电阻适用于多种电子设备,如电源管理、通讯设备、工业控制设备等。由于具备优异的高温工作能力和卓越的可靠性,它们广泛应用于高压和大功率环境下的精密电路设计。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 | FMP4WV |
    ||
    | 直径 D (mm) | 3.4 ± 0.3 | 6.3 ± 0.5 | 9.0 ± 0.5 | 11.5 ± 1.0 | 15.5 ± 1.0 | 17.0 ± 1.0 |
    | 高度 H (mm) | 1.9 ± 0.2 | 2.4 ± 0.2 | 3.9 ± 0.3 | 4.5 ± 0.5 | 5.0 ± 0.5 | 7.5 ± 0.5 |
    | 长度 L (mm) | 28 ± 2.0 | 28 ± 2.0 | 26 ± 2.0 | 35 ± 2.0 | 33 ± 2.0 | 32 ± 2.0 |
    | 引脚直径 ø (mm) | 0.45 ± 0.05 | 0.55 ± 0.05 | 0.55 ± 0.05 | 0.8 ± 0.05 | 0.8 ± 0.05 | 0.8 ± 0.05 |
    性能指标
    - 功率等级:0.5W, 1W, 2W, 3W, 4W
    - 阻值精度:±1%, ±5%
    - 温度系数:±100ppm/°C
    - 额定负载百分比曲线:见下图
    工作环境
    - 工作温度范围:-55°C 至 +155°C
    - 绝缘电压:FMP-50/FMP100: 300V;FMP200/FMP3WS/FMP300/FMP4WV: 500V

    产品特点和优势


    FMP系列通过孔电阻的主要特点包括:
    - 高温工作能力:可在高达155°C的环境温度下运行,特别适合需要在恶劣环境下工作的应用。
    - 高功率承载能力:提供从0.5W到4W的不同功率等级选择,适应不同应用场景。
    - 精准阻值:可提供±1%和±5%的阻值精度,满足大多数精密电路需求。
    - 火焰防护:通过UL-94V-0认证,符合过载测试标准UL-1412。
    - 高度耐用:经过多次冲击、振动和高温湿热循环测试,保证长期稳定工作。

    应用案例和使用建议


    使用场景
    FMP系列电阻常用于开关电源、逆变器和电机驱动器等高压大电流电路中。例如,在一个典型开关电源设计中,FMP4WV电阻可用于吸收和过滤高频脉冲信号,保证电路的正常工作。
    使用建议
    1. 散热管理:对于高功率应用(如4W),请确保适当散热以避免过热损坏。
    2. 阻值选择:根据具体需求选择合适的阻值精度(±1%或±5%)。
    3. 电气隔离:使用适当的绝缘材料和工艺,确保电路安全可靠。

    兼容性和支持


    FMP系列电阻与多数通用电子设备兼容,如电源适配器、逆变器和其他高功率电子设备。制造商提供详尽的技术支持和维护服务,包括但不限于设计咨询、样品试制和技术培训。此外,产品通过国际标准认证,如IEC 60115-1,保证其在全球范围内的广泛应用和认可。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器温度过高 | 增加散热片或优化散热设计 |
    | 电路工作不稳定 | 检查电路连接并重新校验阻值精度 |
    | 表面涂层受损 | 确保正确的装配和使用环境,避免过度冲击或腐蚀 |

    总结和推荐


    主要优点
    - 高性能:能够承受高达4W的功率和极端工作温度,适合苛刻的工作环境。
    - 高可靠性:通过多项严格测试,确保长期稳定可靠。
    - 易于集成:兼容大多数电路设计,适用于多种应用场景。
    推荐结论
    FMP系列金属膜高功率电阻凭借其卓越的性能、高可靠性及广泛应用前景,是各类高压大功率应用的理想选择。我们强烈推荐在需要高性能、高可靠性电阻器的设计中选用此系列产品。

FMP300JT-73-16K参数

参数
电阻值 16KΩ
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-16K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-16K FMP300JT-73-16K数据手册
