首页  >  产品百科  >  MFR100FRE52-169K

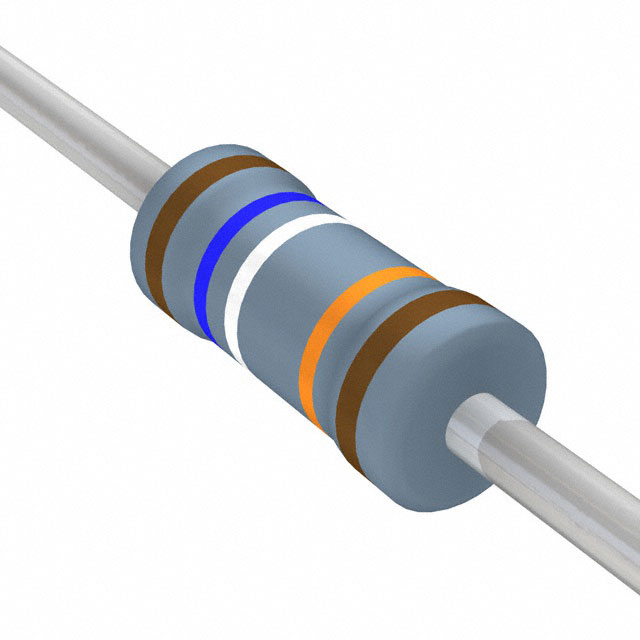

MFR100FRE52-169K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 169KΩ ±1% 1W ±50ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: ZT-MFR100FRE52-169K
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 MFR100FRE52-169K

MFR100FRE52-169K概述


    产品简介


    通过孔电阻(Through-Hole Resistor)是一种常见的电子元器件,广泛应用于电路设计和制造中。金属薄膜电阻(MFR Series)系列是通过真空溅射系统将多层混合金属合金和防护材料沉积到经过特殊处理的高级陶瓷基板上制造而成。通过在阻性层上切割螺旋槽并在两端焊接锡焊电解铜连接引脚后,涂上一层蓝色颜色清漆以保护元件。这些金属薄膜电阻在正常和小型封装风格下提供多种型号,满足不同应用场景的需求。

    技术参数


    以下是MFR系列金属薄膜电阻的主要技术规格和性能参数:
    - 功率额定值:1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差:±0.5%, ±1%, ±2%, ±5%
    - 温度系数:±50ppm/°C, ±100ppm/°C
    - 额定连续工作电压(RCWV):按照功率额定值乘以电阻值或者最大工作电压中的较小者计算
    - 最大工作电压:200V至500V
    - 最大过载电压:400V至1,000V
    - 绝缘耐压测试电压:300V至1,000V
    - 电阻范围:1Ω至4.7MΩ
    - 工作温度范围:-55°C至+155°C

    产品特点和优势


    MFR系列金属薄膜电阻具有以下显著特点和优势:
    - 高精度:电阻容差低至±0.5%,确保高精度测量和稳定性能。
    - 宽泛的应用温度范围:工作温度范围为-55°C至+155°C,适合各种严苛环境下的应用。
    - 高可靠性:具备良好的耐热性和抗硫化性能,适用于高温和高湿度环境。
    - 多样化型号选择:提供多种功率等级和尺寸规格,以满足不同应用场景需求。

    应用案例和使用建议


    应用案例
    MFR系列金属薄膜电阻广泛应用于各种电路设计中,如开关电源、工业控制系统、汽车电子等领域。例如,在高精度传感器电路中,这些电阻可以作为参考电阻使用,确保信号传输的准确性。
    使用建议
    - 环境温度:当电阻在高于70°C的环境下工作时,必须根据降额曲线进行降额使用,以保证长期可靠性。
    - 电源设计:在电源设计中,需考虑电源纹波对电阻的影响,避免过载。

    兼容性和支持


    MFR系列金属薄膜电阻与其他标准电子元器件兼容,可以方便地集成到现有系统中。制造商提供了详尽的技术支持和维护服务,包括产品质量保证、应用指导和技术咨询等。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 电阻值不稳定 | 确保电阻安装在通风良好且温度稳定的环境中,避免长时间过载使用。 |
    | 长期使用后性能下降 | 检查电阻是否在规定的温度范围内使用,并确认是否需要进行周期性检查。 |
    | 焊接不牢固 | 使用适当的焊接条件和工具,确保焊接质量。 |

    总结和推荐


    总体而言,MFR系列金属薄膜电阻是一款高性能、高可靠性的电子元器件,特别适合在高精度、高可靠性要求的应用场景中使用。其宽广的工作温度范围和多种功率等级的选择使其成为一种极为实用的解决方案。因此,强烈推荐在需要高性能和高可靠性的电路设计中选用MFR系列金属薄膜电阻。

MFR100FRE52-169K参数

参数
电阻值 169KΩ
精度 ±1%
额定功率 1W
温度系数 ±50ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MFR100FRE52-169K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR100FRE52-169K MFR100FRE52-169K数据手册

MFR100FRE52-169K封装设计

查看详情并下载
Symbol
Footprint
3D Model
