AA0402FR-073M24L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.24MΩ ±1% 62.5mW ±150ppm/℃ 0402 贴片安装 1mm*500μm*370μm
供应商型号: Q-ZT-AA0402FR-073M24L
供应商: 海外现货
标准整包数: 1

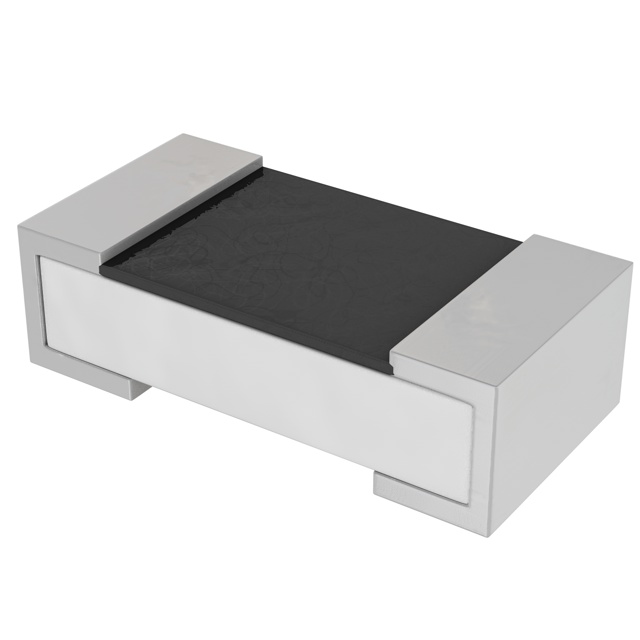

YAGEO/台湾国巨 贴片电阻 AA0402FR-073M24L

AA0402FR-073M24L概述

    Yageo AA系列汽车级防硫化片式电阻

    产品简介


    Yageo AA系列汽车级防硫化片式电阻是一种高性能、可靠性强的表面贴装电阻,适用于广泛的应用场景,包括汽车电子系统、发动机控制单元、车身控制系统和安全设备。AA系列电阻具有优越的抗硫化性能,确保在含有硫化物的环境中稳定运行,符合AEC-Q200标准。

    技术参数


    - 电阻范围: 1Ω至10MΩ
    - 公差: ±5%, ±1%, ±0.5%
    - 尺寸: 0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 温度系数:
    - 1Ω≤ R ≤ 10Ω, ±200 ppm/°C
    - 10Ω < R ≤ 10 MΩ, ± 150 ppm/°C
    - 10 MΩ < R ≤ 22 MΩ, ± 200 ppm/°C
    - 最大工作电压: 50V至500V不等
    - 额定功率:
    - AA0201=1/20W (0.05W)
    - AA0402=1/16W (0.0625W)
    - AA0603=1/10W (0.1W)
    - AA0805=1/8W (0.125W)
    - AA1206=1/4W (0.25W)
    - AA1210=1/2W (0.5W)
    - AA1218=1W
    - AA2010=3/4W (0.75W)
    - AA2512=1W
    - 工作温度范围: -55°C 至 +155°C
    - 最大电流: 0.5A至10A不等

    产品特点和优势


    - 优越的抗硫化性能: 在含有硫化物的环境中也能保持良好的稳定性,适合恶劣环境下的应用。
    - AEC-Q200认证: 符合国际标准,适用于汽车电子行业。
    - 环保材料: 无卤素环氧树脂,RoHS合规,减少环境危害。
    - 高可靠性: 自动光学检测(AOI)保证了每只电阻的质量。
    - 低湿度敏感度: 湿度敏感等级为MSL1,表明对湿度的耐受性强。

    应用案例和使用建议


    AA系列电阻广泛应用于汽车电子系统,例如发动机控制单元和车身控制系统。这些应用需要高度可靠的组件,以确保系统的正常运行。在使用过程中,建议在高温、高湿和高硫化环境中进行测试,以确保电阻在极端条件下的性能。此外,应遵循制造商推荐的焊接和安装工艺,确保电阻的可靠性和长期稳定性。

    兼容性和支持


    AA系列电阻与大多数标准电子组装线兼容,支持纸/PE料带和卷盘包装,也可提供嵌体料带包装。Yageo公司提供全面的技术支持和维护服务,包括安装指导、故障排查和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值不稳定 | 检查焊接质量,确保所有焊点无虚焊或短路。 |
    | 焊接后电阻值变化大 | 确认是否遵守规定的焊接温度和时间,避免过热损坏电阻。 |
    | 电阻外观有损伤 | 重新检查焊接过程,确保没有机械损伤或过度加热。 |

    总结和推荐


    Yageo AA系列汽车级防硫化片式电阻以其卓越的抗硫化性能、高可靠性和环境友好性,在汽车电子领域表现出色。它不仅适用于各种严苛的汽车应用,还提供了出色的性价比。对于需要高性能电阻的应用场合,强烈推荐选择Yageo AA系列电阻。

AA0402FR-073M24L参数

参数
电阻值 3.24MΩ
精度 ±1%
额定功率 62.5mW
温度系数 ±150ppm/℃
长*宽*高 1mm*500μm*370μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA0402FR-073M24L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA0402FR-073M24L AA0402FR-073M24L数据手册

AA0402FR-073M24L封装设计

查看详情并下载
Symbol
Footprint
3D Model
