FMP100JT-52-820R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 820Ω ±5% 1W ±100ppm/℃ 插件 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-820R
供应商: 海外现货
标准整包数: 1

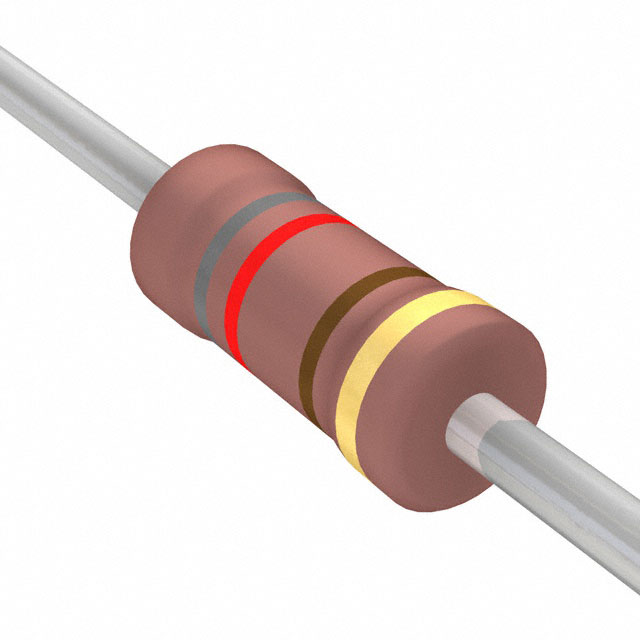

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-820R

FMP100JT-52-820R概述

    高质量电子元器件技术手册解析

    产品简介


    FMP系列金属膜高功率电阻采用真空磁控溅射系统制造,通过多层混合金属合金和保护材料沉积到精心处理的优质陶瓷基底上,形成阻值层。随后在阻值层上切割螺旋沟槽,并焊接锡连接引线到端帽。这些电阻器采用粉红色漆涂层进行保护。它们广泛应用于电源管理、通信设备和工业自动化等领域,以其卓越的性能和稳定性著称。

    技术参数


    | 规格 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 直径(mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 长度(mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 引脚长度(mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 引脚直径(mm) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    电气特性:
    - 功率等级:1/2W, 1W, 2W, 3W
    - 最大工作电压:200V(FMP-50)、350V(FMP100)、500V(FMP200)、750V(FMP3WS)
    - 最大过载电压:400V(FMP-50)、600V(FMP100)、700V(FMP200)、1,000V(FMP3WS)
    - 绝缘耐压:300V(FMP-50、FMP100)、500V(FMP200、FMP3WS)
    - 电阻范围:1Ω - 4.7MΩ
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C(FMP-50、FMP100),±50ppm/°C(FMP-50、FMP100,R ≥ 10Ω)

    产品特点和优势


    - 高性能与高可靠性:FMP系列金属膜高功率电阻采用了先进的真空磁控溅射技术,确保了高精度、稳定性和抗老化性能。
    - 多功能适应性:提供多种功率等级选择,适用于各种应用场景,如电源管理、通信设备和工业自动化等。
    - 严苛环境适应能力:通过多项环境测试,确保在极端温度、湿度和振动条件下仍能可靠运行。
    - 安全特性:符合UL认证标准,具备过载保护和防火特性。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中作为负载调节器,确保系统稳定运行。
    - 在通信设备中作为分压器,提供精确的电压分配。
    - 在电源管理模块中作为电流限制器,防止过流导致的损坏。
    使用建议:
    - 在使用过程中要注意散热问题,避免长时间处于高温环境中导致性能下降。
    - 定期检查连接点和焊点,确保良好的电气接触。
    - 注意环境因素的影响,特别是在高湿度环境下应采取防潮措施。

    兼容性和支持


    - FMP系列金属膜高功率电阻与市面上主流的电路板和插件机具有良好的兼容性。
    - 厂商提供详尽的技术文档和支持服务,帮助客户解决安装和调试过程中的问题。
    - 厂家还提供培训和技术咨询服务,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率等级选择不当导致过热 | 请参考手册中的功率降额曲线,根据实际工作条件选择合适的功率等级。 |
    | 连接不良导致电阻值变化 | 检查连接点是否紧固,并确保使用适合的焊接工具和工艺。 |
    | 长时间工作后电阻值漂移 | 定期校准电阻值,并注意环境温度和湿度的变化对电阻值的影响。 |

    总结和推荐


    FMP系列金属膜高功率电阻凭借其高性能、高可靠性和多功能适应性,在众多应用领域展现出色的表现。其严格的生产和测试流程保证了产品的品质和稳定性,而详尽的技术支持和服务则为用户提供了可靠的保障。总的来说,FMP系列电阻是值得推荐的产品,特别适用于需要高精度、高可靠性的应用场景。

FMP100JT-52-820R参数

参数
电阻值 820Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

FMP100JT-52-820R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-820R FMP100JT-52-820R数据手册

FMP100JT-52-820R封装设计

查看详情并下载
Symbol
Footprint
3D Model
