首页  >  产品百科  >  KNP-50JT-52-10R

KNP-50JT-52-10R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 10Ω ±5% 500mW ±300ppm/℃ 导线安装 9mm(长度)
供应商型号: N-KNP-50JT-52-10R
供应商: 云汉优选
标准整包数: 1

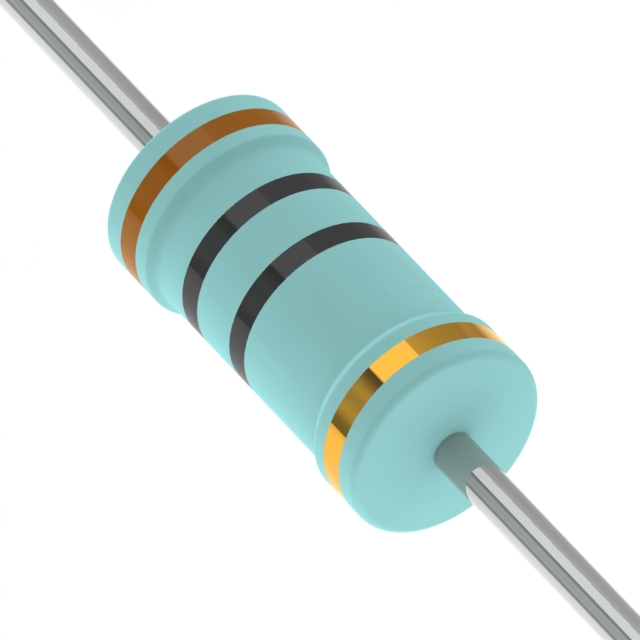

YAGEO/台湾国巨 通孔电阻 KNP-50JT-52-10R

KNP-50JT-52-10R概述


    产品简介


    本篇技术手册介绍的是通孔电阻器(Through-Hole Resistor),特别是属于正常及微型系列的KNP系列产品。这些电阻器主要用于各种电路设计中,通过控制电流大小以实现电路的功能需求。它们广泛应用于消费电子产品、工业控制系统、通信设备以及其他需要高稳定性和可靠性电路的场合。

    技术参数


    - 尺寸规格:
    - KNP-25:直径 (DH) 6.3±0.5mm,长度 28±2.0mm
    - KNP-50:直径 (DH) 9.0±0.5mm,长度 26±2.0mm
    - KNP100:直径 (DH) 11.5±1.0mm,长度 35±2.0mm
    - KNP200:直径 (DH) 15.5±1.0mm,长度 33±2.0mm
    - KNP300:直径 (DH) 17.5±1.0mm,长度 32±2.0mm
    - KNP400、KNP500:直径 (DH) 24.5±1.0mm,长度 38±2.0mm
    - KNP600、KNP700:直径 (DH) 24.5±1.0mm,长度 38±2.0mm
    - 特别型号如KNP1WS的直径为0.8±0.05mm
    - 功率额定值:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值范围:
    - ±1%:0.1Ω 至 6.2KΩ
    - ±5%:0.1Ω 至 6.8KΩ
    - 温度系数:±300ppm/°C
    - 绝缘电压:最大 400V
    - 工作温度范围:-40°C 到 +200°C

    产品特点和优势


    该系列电阻器具有高可靠性、高精度、宽温度范围等优点,适用于极端条件下的应用。它们的多层涂层设计使它们具备出色的防火能力,符合UL-94V-0标准。此外,当环境温度超过40°C时,该系列电阻器的功率额定值需根据负载曲线进行调整。

    应用案例和使用建议


    这些电阻器可用于各种电路设计中,例如电源供应器、逆变器以及各种测量设备。特别是在需要高稳定性和可靠性的电路中表现尤为出色。建议在安装时注意散热设计,以避免过热影响性能。对于大功率应用,应注意负载的持续时间和频率。

    兼容性和支持


    KNP系列电阻器与其他常见电子元件高度兼容,可以在各类电路板上方便地使用。制造商提供了全面的技术支持和服务,包括安装指导、故障排查以及维护方案。

    常见问题与解决方案


    - 问题1:电阻器在高温环境下无法达到标称功率。
    - 解决方案:确保环境温度不超过限制,并根据负载曲线调整功率额定值。

    - 问题2:电阻器的阻值变化超出预期范围。
    - 解决方案:检查是否超过规定的工作温度范围,并确保正确使用合适的阻值。

    总结和推荐


    总体来说,KNP系列电阻器具有出色的性能和高可靠性,适合于各种复杂环境的应用。其广泛的阻值范围和优异的温度稳定性使其成为许多电路设计的理想选择。强烈推荐在需要高稳定性和可靠性的情况下选用此系列电阻器。

KNP-50JT-52-10R参数

参数
电阻值 10Ω
精度 ±5%
额定功率 500mW
温度系数 ±300ppm/℃
长*宽*高 9mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,弹夹装

KNP-50JT-52-10R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP-50JT-52-10R KNP-50JT-52-10R数据手册

KNP-50JT-52-10R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0519 ¥ 0.4415
库存: 5000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1324.5
