FMP100JT-52-6K8

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 6.8KΩ ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-FMP100JT-52-6K8
供应商: 海外现货
标准整包数: 1

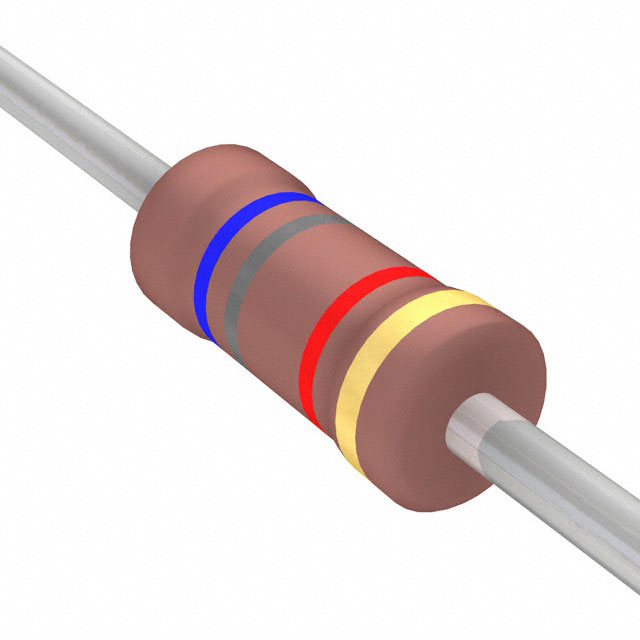

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-6K8

FMP100JT-52-6K8概述

    FMP 系列金属膜高功率电阻

    产品简介


    FMP系列金属膜高功率电阻是一种通过真空溅射系统制造的高性能电阻。它们采用多层混合金属合金和防护材料沉积到经过处理的高精度陶瓷基板上,然后通过螺旋槽切割并在端帽焊接上锡制连接引线。最后,这些电阻器被涂覆了一层粉红色的漆。FMP系列特别适用于需要高可靠性、稳定性和紧凑尺寸的应用场景,如工业控制、通信设备、电源管理等领域。

    技术参数


    - 尺寸规格:
    - FMP-50:直径 3.4±0.3 mm,高度 1.9±0.2 mm,宽度 28±2.0 mm,端帽直径 0.45±0.05 mm
    - FMP100:直径 6.3±0.5 mm,高度 2.4±0.2 mm,宽度 28±2.0 mm,端帽直径 0.55±0.05 mm
    - FMP200:直径 9.0±0.5 mm,高度 3.9±0.3 mm,宽度 26±2.0 mm,端帽直径 0.55±0.05 mm
    - FMP3WS:直径 11.5±1.0 mm,高度 4.5±0.5 mm,宽度 35±2.0 mm,端帽直径 0.8±0.05 mm
    - FMP300:直径 15.5±1.0 mm,高度 5.0±0.5 mm,宽度 33±2.0 mm,端帽直径 0.8±0.05 mm
    - 电气特性:
    - 功率等级:1/2W、1W、2W、3W
    - 阻值范围:1Ω 至 4.7MΩ(E24 和 E96 系列)
    - 最大工作电压:200V、350V、500V、750V
    - 最大过载电压:400V、600V、700V、1,000V
    - 绝缘电压:300V、500V
    - 温度系数:±100ppm/°C、±50ppm/°C(FMP-50 与 FMP100 类型,R ≥ 10Ω)
    - 工作环境:
    - 工作温度范围:-55°C 至 +155°C

    产品特点和优势


    - 高可靠性和稳定性:采用多层混合金属合金,提供出色的阻值稳定性和耐热性。
    - 紧凑设计:多种尺寸选择,适应不同的空间需求。
    - 防火性能:符合 UL-94V-0 和 UL-1412 的防火标准,确保高安全性和可靠性。
    - 温度补偿:温度系数低,保证在宽温度范围内具有良好的温度稳定性。

    应用案例和使用建议


    FMP系列金属膜高功率电阻广泛应用于工业控制、通信设备、电源管理等领域。例如,在电源管理应用中,这些电阻器可以用于电压降压电路,以实现精确的电流调节。对于极端环境下的应用,建议使用更高温限的型号,并采取适当的散热措施,以确保最佳性能和使用寿命。

    兼容性和支持


    FMP系列电阻器与其他常见的电子元件具有良好的兼容性,可在大多数电子设备中使用。制造商提供了详尽的技术支持文档和维护指南,帮助用户进行正确的安装和使用。此外,还提供了一系列测试报告和认证,确保产品质量。

    常见问题与解决方案


    1. 过载问题:
    - 解决方案:检查负载情况,避免超过最大额定值;遵循降额曲线调整功率等级。
    2. 温升过高:
    - 解决方案:确保良好的散热条件,必要时可采用散热片或其他散热装置。
    3. 阻值漂移:
    - 解决方案:选择合适温度系数的型号,并在使用过程中注意环境温度的变化。

    总结和推荐


    FMP系列金属膜高功率电阻以其高可靠性、紧凑设计和优异的电气性能成为市场上备受推崇的产品。特别是在要求高稳定性和高温环境的应用中表现出色。根据其特点和应用案例,我们强烈推荐使用FMP系列电阻器,以满足各种高要求的应用需求。

FMP100JT-52-6K8参数

参数
电阻值 6.8KΩ
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-6K8数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-6K8 FMP100JT-52-6K8数据手册

FMP100JT-52-6K8封装设计

查看详情并下载
Symbol
Footprint
3D Model
