首页  >  产品百科  >  HHV1WSJT-73-2M7

HHV1WSJT-73-2M7

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 2.7MΩ ±5% 1W ±200ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: 13-HHV1WSJT-73-2M7TB-ND
供应商: Digi-Key
标准整包数: 1000

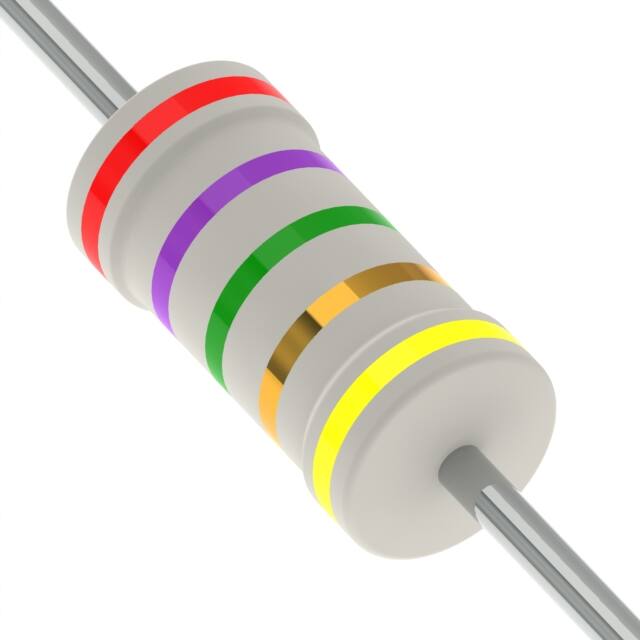

YAGEO/台湾国巨 通孔电阻 HHV1WSJT-73-2M7

HHV1WSJT-73-2M7概述

    高压高阻值薄膜电阻器HHV系列技术手册

    产品简介


    HHV系列高压高阻值薄膜电阻器是一种专门设计用于高压和高阻值应用场景的通孔电阻器。这些电阻器采用金属釉薄膜制造,配有电解铜焊接的端帽,具有极高的耐压能力,适用于各种高电压和高阻值电路的设计。

    技术参数


    HHV系列电阻器的主要技术参数如下:
    | 参数 | 型号 |

    | 功率等级(瓦) | 1/4W, 1/2W, 1W, 2W, 3W |
    | 电阻容差 | ±1%, ±5% |
    | 温度系数(TCR) | ±200 ppm/°C |
    | 最大连续工作电压(DC) | 1,600V 至 7,000V |
    | 最大过载电压(DC) | 3,000V 至 14,000V |
    | 绝缘电压测试(V-Block,60秒) | 300V 至 700V |
    | 工作温度范围 | -55°C 至 +155°C |

    产品特点和优势


    HHV系列电阻器具备以下独特功能和优势:
    - 高耐压能力:最高可承受7,000V的工作电压,满足多种高压应用需求。
    - 宽广的阻值范围:阻值范围覆盖100KΩ至68MΩ,适用于各种高阻值电路。
    - 卓越的环境适应性:通过了多项严格环境测试,包括湿热稳定性测试和温度循环测试,确保长期稳定运行。
    - 可靠性和安全性:采用多层阻燃涂层,符合UL-94V-0标准,具有良好的抗过载能力和安全防护性能。

    应用案例和使用建议


    HHV系列电阻器广泛应用于电力系统、医疗设备、工业控制等领域。例如,在电力系统中,它们常用于高压直流输电系统中的保护和分压电路。在医疗设备中,它们可用于医疗成像设备中的高压电源电路。
    使用建议:
    - 当环境温度高于70°C时,必须按照手册中的曲线对功率等级进行降额使用。
    - 安装时注意保证足够的散热空间,以提高产品的可靠性。

    兼容性和支持


    HHV系列电阻器与其他常见的电子元件具有良好的兼容性,可在大多数标准电路板上直接替换使用。制造商提供了详尽的技术支持和服务,确保用户能够快速解决问题并获得技术支持。

    常见问题与解决方案


    1. 高温环境下运行性能下降:确保根据手册中提供的降额曲线正确选择合适的功率等级,并提供足够的散热措施。
    2. 过载导致损坏:定期检查电路的过载保护机制,避免长时间的过载运行。
    3. 绝缘性能不稳定:确保安装时接触良好,并定期进行绝缘测试以确认其状态。

    总结和推荐


    总体来看,HHV系列高压高阻值薄膜电阻器是一款高性能的电子元件,具备卓越的耐压能力和广泛的阻值范围,适用于多种高压和高阻值的应用场合。结合其优异的环境适应性和可靠的安全性能,强烈推荐使用HHV系列电阻器,特别是在需要高精度和高稳定性的应用环境中。

HHV1WSJT-73-2M7参数

参数
电阻值 2.7MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV1WSJT-73-2M7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV1WSJT-73-2M7 HHV1WSJT-73-2M7数据手册

HHV1WSJT-73-2M7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1351 ¥ 1.1305
2000+ $ 0.1236 ¥ 1.0344
3000+ $ 0.1177 ¥ 0.985
5000+ $ 0.111 ¥ 0.9291
7000+ $ 0.107 ¥ 0.8958
10000+ $ 0.1031 ¥ 0.8632
25000+ $ 0.0945 ¥ 0.7911
50000+ $ 0.0891 ¥ 0.7461
100000+ $ 0.0856 ¥ 0.7167
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1130.5
直接购买
加入购物车
