HHV-25FT-52-1M5

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.5MΩ ±1% 250mW ±200ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-HHV-25FT-52-1M5
供应商: 海外现货
标准整包数: 1

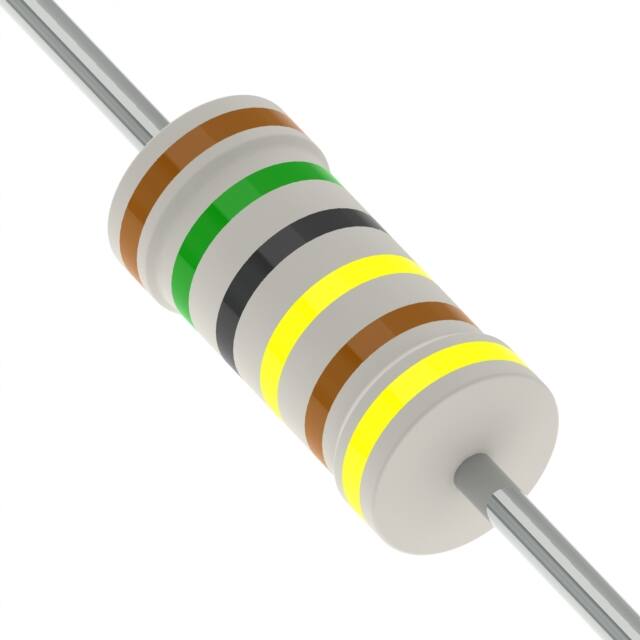

YAGEO/台湾国巨 通孔电阻 HHV-25FT-52-1M5

HHV-25FT-52-1M5概述

    电子元器件产品技术手册:通孔电阻器

    1. 产品简介


    通孔电阻器是一种常见的电子元器件,主要用于电路中限制电流流动并提供固定的电阻值。这些电阻器通过其阻值来调节电流,从而在各种电路设计中发挥重要作用。常见的应用领域包括电源电路、信号处理电路和保护电路等。它们具有高可靠性、稳定性和温度稳定性,因此在工业控制、通信设备、医疗设备和消费电子产品中得到广泛应用。

    2. 技术参数


    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差:±1%, ±5%
    - 温度系数(TCR):±200 ppm/°C
    - 阻燃多层涂层:符合UL-94V-0标准
    - 阻燃特性:符合过载测试UL-1412标准
    - 降额规定:当工作环境温度超过70°C时,需要根据以下曲线进行降额处理。
    - 金属釉薄膜电阻:适用于高温和高压环境
    - 型号系列:HHV Series
    - 正常和小型化样式:HHV-25, HHV50S, HHV-50, HHV1SS, HHV1WS, HHV2SS
    - 额定负载百分比:见图表
    - 尺寸规格:见表格
    - 电气特性
    - 70°C下的额定功率:1/4W, 1/2W, 1W, 2W, 3W
    - 最大工作电压(DC):1,600V, 3,500V, 5,000V, 7,000V
    - 最大过载电压(DC):3,000V, 7,000V, 10,000V, 14,000V
    - 绝缘电压测试:300V, 500V, 700V
    - 电阻范围:100KΩ - 68MΩ(E24和E96系列)
    - 工作温度范围:-55°C至+155°C
    - 温度系数:±200 ppm/°C
    - 环境性能测试
    - 瞬态过载测试:IEC 60115-1 4.13
    - 绝缘电压测试:IEC 60115-1 4.7
    - 温度系数测试:IEC 60115-1 4.8
    - 绝缘电阻测试:IEC 60115-1 4.6
    - 可焊性测试:IEC 60115-1 4.17
    - 标记溶剂耐性测试:IEC 60115-1 4.30
    - 终端强度测试:IEC 60115-1 4.16
    - 周期脉冲过载测试:IEC 60115-1 4.39
    - 稳态湿热测试:IEC 60115-1 4.24
    - 70°C耐久性测试:IEC 60115-1 4.25
    - 温度循环测试:IEC 60115-1 4.19
    - 焊接热抗性测试:IEC 60115-1 4.18
    - 意外过载测试:IEC 60115-1 4.26

    3. 产品特点和优势


    HHV系列高电压高阻值电阻器采用金属釉薄膜材料,具备以下特点和优势:
    - 高精度:电阻值精度高达±1%,确保电路的精确度。
    - 宽工作温度范围:-55°C至+155°C,适合极端环境应用。
    - 高压能力:最高工作电压可达7,000V(DC),满足高压电路需求。
    - 稳定性好:具有良好的温度系数(±200 ppm/°C),保证在不同温度下性能稳定。
    - 耐用性强:通过多项严格的环境性能测试,确保长期可靠运行。
    - 阻燃特性:符合UL-94V-0和UL-1412标准,具有优异的阻燃性能。

    4. 应用案例和使用建议


    HHV系列高电压高阻值电阻器广泛应用于各类高压电路和大功率设备中。例如,在电力系统中作为分压器的一部分,用于测量和调节高电压;在通信设备中作为信号调理元件,提高信号质量;在医疗设备中用于高压隔离和电流控制。
    使用建议:
    - 在高温环境下使用时,务必按照降额曲线进行操作,以延长使用寿命。
    - 安装时应确保良好的散热条件,避免过热导致损坏。
    - 定期检查电阻器的工作状态,确保电路的安全稳定运行。

    5. 兼容性和支持


    HHV系列高电压高阻值电阻器具有广泛的兼容性,可以与其他常见的电子元件配合使用。制造商提供了详尽的技术文档和支持服务,包括安装指南、维护手册和故障排查指南,以帮助用户更好地利用该产品。

    6. 常见问题与解决方案


    - 问题1:电阻器在高温环境下性能下降。
    - 解决方案:严格按照降额曲线进行操作,选择合适的功率等级以适应高温环境。

    - 问题2:安装过程中发现电阻器接触不良。
    - 解决方案:确保焊接点清洁且牢固,必要时可以重新焊接。

    - 问题3:电阻器在长时间使用后出现老化现象。
    - 解决方案:定期对电路进行检查和维护,更换老化严重的元件。

    7. 总结和推荐


    HHV系列高电压高阻值电阻器凭借其出色的电气性能和可靠性,成为高压电路的理想选择。其高精度、宽工作温度范围和高压能力使其在多种应用场合中表现出色。对于需要处理高压和大功率的电子设备而言,这款电阻器是一个值得信赖的选择。因此,我强烈推荐使用HHV系列高电压高阻值电阻器。

HHV-25FT-52-1M5参数

参数
电阻值 1.5MΩ
精度 ±1%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-25FT-52-1M5数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25FT-52-1M5 HHV-25FT-52-1M5数据手册

HHV-25FT-52-1M5封装设计

查看详情并下载
Symbol
Footprint
3D Model
