AC0603FR-0711R3L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 11.3Ω ±1% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 11M-D-AC0603FR-0711R3L
供应商: 云汉优选
标准整包数: 100

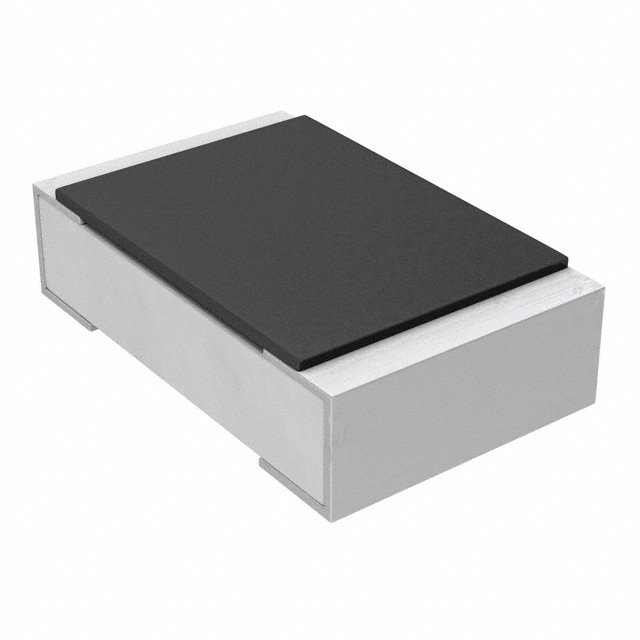

YAGEO/台湾国巨 贴片电阻 AC0603FR-0711R3L

AC0603FR-0711R3L概述

    THICK FILM CHIP RESISTORS: AUTOMOTIVE GRADE AC SERIES

    1. 产品简介


    THICK FILM CHIP RESISTORS(厚膜贴片电阻)是适用于汽车电子及工业应用的高性能电子元件。本系列产品具备高精度和可靠性,广泛应用于各种通用场合,特别是在汽车电子和工业控制等领域。

    2. 技术参数


    | 参数 | 值 |

    | 容差 | ±5%, ±1%, ±0.5% |
    | 尺寸 | 0201/0402/0603/0805/1206/1210/1218/2010/2512 |
    | 环境要求 | -55°C 至 155°C |
    | 工作电压 | 25V 至 200V |
    | 最大过载电压 | 50V 至 500V |
    | 额定电流 | 0.5A 至 10A |
    | 电阻范围 | 1Ω 至 22MΩ |
    | 温度系数 | ±100 ppm/°C 至 ±200 ppm/°C |

    3. 产品特点和优势


    - AEC-Q200 认证:确保产品的可靠性和长期稳定性。
    - 低潮湿度敏感度:MSL 1 级,适合各种潮湿环境。
    - 符合标准:满足 J-STD-020D 焊接标准,确保焊接品质。
    - 环保材料:无卤素环氧树脂,符合 RoHS 标准。
    - 自动光学检测:确保产品质量一致性。

    4. 应用案例和使用建议


    应用场景:
    - 汽车电子(如车身控制系统)
    - 工业自动化(如伺服驱动器)
    使用建议:
    - 在高温环境下使用时,建议增加散热措施以确保长期稳定运行。
    - 在湿度较高的环境中使用时,考虑添加防水保护措施。

    5. 兼容性和支持


    - 兼容性:本系列产品与现有的主流封装尺寸兼容,便于安装。
    - 支持:提供全面的技术文档和客户支持服务,确保客户在使用过程中得到及时帮助。

    6. 常见问题与解决方案


    问题1:如何读取产品编码?
    - 解答:电阻值由前几位数字表示,字母(如 R、K、M)表示小数点。例如,1K2 表示 1.2KΩ。
    问题2:如何正确焊接?
    - 解答:按照 J-STD-020D 标准进行焊接,推荐使用无铅焊料并在 260±5°C 下保持 10±1 秒。

    7. 总结和推荐


    总结:AC系列厚膜贴片电阻凭借其高精度、低功耗和良好的环境适应性,在汽车电子和工业应用中表现出色。通过 AEC-Q200 认证,表明其具备出色的稳定性和可靠性。
    推荐:强烈推荐使用 AC 系列厚膜贴片电阻,尤其是在需要高可靠性的应用场景中。其多功能性和耐用性使其成为工业和汽车领域的理想选择。

AC0603FR-0711R3L参数

参数
电阻值 11.3Ω
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AC0603FR-0711R3L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0603FR-0711R3L AC0603FR-0711R3L数据手册

AC0603FR-0711R3L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0012
1000+ ¥ 0.001
3000+ ¥ 0.0009
10000+ ¥ 0.0007
50000+ ¥ 0.0007
库存: 5000
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.12
直接购买
加入购物车
