首页  >  产品百科  >  HHV-25JT-52-1M2

HHV-25JT-52-1M2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.2MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: ZT-HHV-25JT-52-1M2
供应商: 海外现货
标准整包数: 1

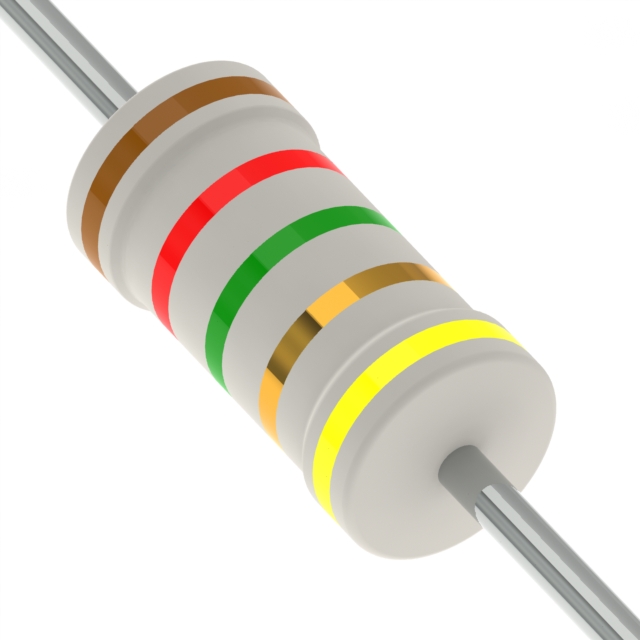

YAGEO/台湾国巨 通孔电阻 HHV-25JT-52-1M2

HHV-25JT-52-1M2概述

    电子元器件技术手册:金属釉膜高电压高阻值电阻

    产品简介


    金属釉膜高电压高阻值电阻(HHV系列)是一种通过孔式封装设计的电子元件,主要用于需要高耐压和高阻值的应用场景。该系列产品以其卓越的电气性能、高温稳定性和多种功率等级选择而著称,广泛应用于工业自动化控制、电力传输与分配、测试仪器仪表等领域。

    技术参数


    | 参数 | 规格 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值公差 | ±1%, ±5% |
    | 温度系数 | ±200ppm/°C |
    | 最大工作电压 (DC) | 1,600V (HHV-25), 3,500V (HHV50S), 5,000V (HHV-50), 7,000V (HHV1SS) |
    | 最大过载电压 (DC) | 3,000V (HHV-25), 7,000V (HHV50S), 10,000V (HHV-50), 14,000V (HHV1SS) |
    | 阻值范围 | 100KΩ - 68MΩ |
    | 工作温度范围 | -55°C 到 +155°C |

    产品特点和优势


    - 高电压和高阻值设计:能承受高达14,000V的过载电压,适用于高电压应用场合。
    - 优异的稳定性:温度系数仅为±200ppm/°C,确保在极端温度条件下仍保持稳定的阻值。
    - 多档功率选择:提供1/4W至3W的不同功率等级,以满足不同负载需求。
    - 抗高温特性:可在-55°C到+155°C的宽温范围内稳定工作。
    - 安全可靠:符合UL-94V-0标准,具备多重防护层,能够有效防止过载引起的火灾风险。

    应用案例和使用建议


    - 工业自动化控制系统:该产品特别适合用于变频器、伺服驱动器等设备中,确保在高电压和高频率变化的情况下保持稳定性能。
    - 电力传输与分配系统:适用于高压电力系统中的限流、保护等功能,提高系统的可靠性。
    - 建议使用:为了确保长期稳定运行,在温度超过70°C时需按曲线图进行降额使用。同时,定期检查连接部位,确保良好的接触性能。

    兼容性和支持


    - 兼容性:该系列产品采用标准化尺寸设计,易于集成到现有系统中。具体型号可咨询厂商获取详细的兼容性信息。
    - 支持与维护:厂商提供全面的技术支持和售后服务,包括安装指导、故障诊断和维修服务。

    常见问题与解决方案


    1. 问题:电阻在高温度下性能不稳定
    - 解决办法:请参考手册中关于高温环境下功率降额使用的建议,适当调整负载电流。

    2. 问题:标记耐溶剂能力不佳
    - 解决办法:使用手册中的推荐清洗剂和方法进行处理,如异丙醇(IPA)配合超声波清洗机。

    总结和推荐


    该金属釉膜高电压高阻值电阻凭借其卓越的电气特性和广泛的适用范围,在工业自动化、电力传输与分配等领域具有显著的优势。尽管价格较高,但其高性能和可靠性使得它成为同类产品中的佼佼者。因此,强烈推荐在对性能要求较高的场合使用本产品。

HHV-25JT-52-1M2参数

参数
电阻值 1.2MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-25JT-52-1M2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JT-52-1M2 HHV-25JT-52-1M2数据手册

HHV-25JT-52-1M2封装设计

查看详情并下载
Symbol
Footprint
3D Model
