MFR-50FRF52-51R1

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 51.1Ω ±1% 500mW ±100ppm/℃ 通孔安装 9mm(长度)
供应商型号: ZT-MFR-50FRF52-51R1
供应商: 海外现货
标准整包数: 1

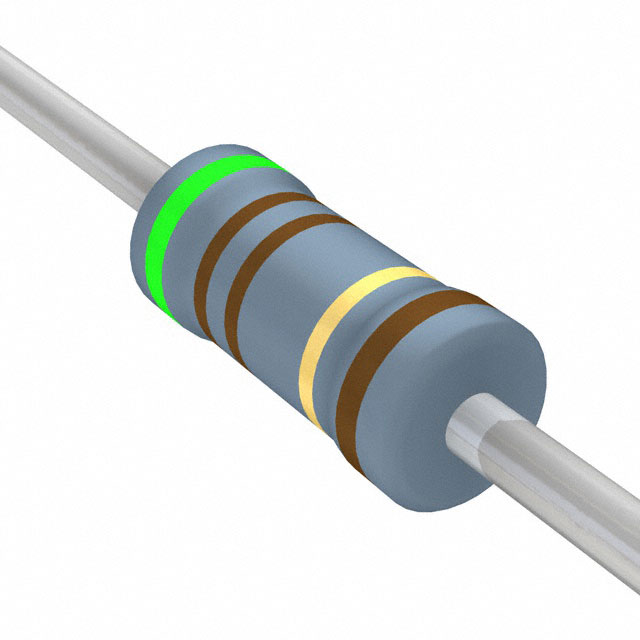

YAGEO/台湾国巨 通孔电阻 MFR-50FRF52-51R1

MFR-50FRF52-51R1概述

    高质量文章:金属薄膜电阻技术手册

    产品简介


    金属薄膜电阻(MFR Series)是一种高性能的通孔式电阻器,采用真空溅射系统将多层混合金属合金和保护材料沉积在经过精心处理的高纯度陶瓷基板上。其独特的制造工艺使得这些电阻具有出色的稳定性和精确度。MFR系列电阻器广泛应用于各种电子设备中,包括电源、通信设备、测量仪器等领域。

    技术参数


    基本参数
    - 额定功率:1/6W、1/4W、1/2W、1W、2W、3W
    - 阻值精度:±0.5%、±1%、±2%、±5%
    - 温度系数:±50ppm/°C、±100ppm/°C
    - 额定连续工作电压:根据电阻器的功率等级,额定连续工作电压为200V至500V之间
    - 最大工作电压:200V至500V之间
    - 最大过载电压:400V至1,000V之间
    - 绝缘耐压:300V至1,000V之间
    - 阻值范围:1Ω 至 4.7MΩ
    - 工作温度范围:-55°C 至 +155°C
    尺寸规格
    - 直径(D):3.4mm 至 15.5mm
    - 长度(L):26mm 至 35mm
    - 高度(H):28mm 至 33mm
    - 引脚直径(øD):0.45mm 至 0.8mm
    温度降额曲线
    对于工作环境温度超过70°C的电阻器,需要根据温度降额曲线减少其额定功率,以确保安全运行。

    产品特点和优势


    1. 高精度:±0.5% 的阻值精度确保了高度的精确度。
    2. 高稳定性:温度系数低,保证了在不同温度下的稳定表现。
    3. 大功率:提供从1/6W到3W的不同功率等级,适用于各种应用场景。
    4. 宽工作温度范围:从-55°C 到 +155°C,适用于极端环境条件。
    5. 高可靠性:通过严格的电气性能测试,如耐热、耐湿等。

    应用案例和使用建议


    应用案例
    - 电源设计:用于直流稳压电路中的限流电阻。
    - 通信设备:在高频电路中作为负载电阻使用。
    - 测量仪器:作为标准电阻,用于校准其他测量设备。
    使用建议
    - 在高功率应用中,务必考虑温度影响,确保符合温度降额曲线的要求。
    - 在选择阻值时,根据实际需求选择适当的精度等级,以提高系统的整体精度。

    兼容性和支持


    MFR系列金属薄膜电阻可以与其他标准通孔电阻器兼容,便于替换和升级现有设计。制造商提供全面的技术支持和售后保障,包括详细的安装指南和技术文档。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下性能下降。
    - 解决方案:查阅温度降额曲线,选择合适的功率等级,并确保散热良好。

    2. 问题:长时间使用后电阻值变化。
    - 解决方案:定期检查电阻器,确保其在规定的温度范围内工作,避免过热。

    总结和推荐


    综上所述,MFR系列金属薄膜电阻以其高精度、高稳定性和宽工作温度范围,在多种应用场景中表现出色。其优越的电气性能和严格的测试标准,使其成为市场上极具竞争力的产品。我们强烈推荐此系列产品,特别是对于对精度和稳定性要求较高的应用场合。

MFR-50FRF52-51R1参数

参数
电阻值 51.1Ω
精度 ±1%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MFR-50FRF52-51R1数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR-50FRF52-51R1 MFR-50FRF52-51R1数据手册

MFR-50FRF52-51R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
