KNP100JB-73-1R6

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1.6Ω ±5% 1W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: ZT-KNP100JB-73-1R6
供应商: 海外现货
标准整包数: 1

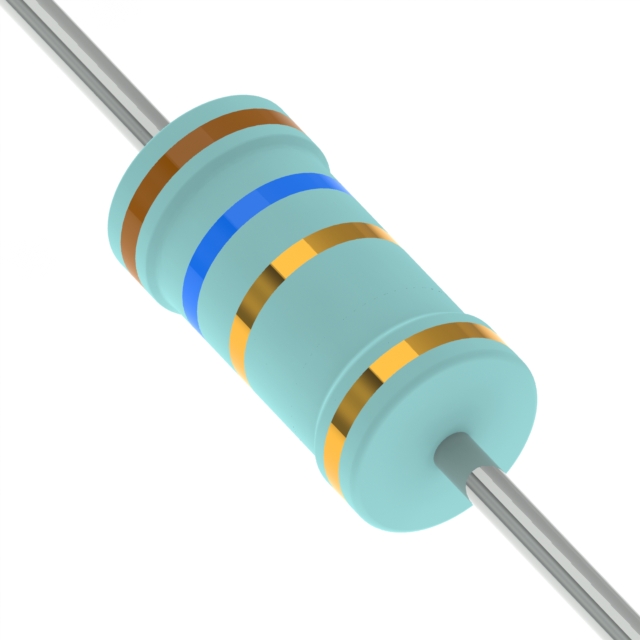

YAGEO/台湾国巨 通孔电阻 KNP100JB-73-1R6

KNP100JB-73-1R6概述

    通过孔电阻技术手册

    1. 产品简介


    通过孔电阻(Through-Hole Resistor)是一种常用的电子元件,主要用于电流限制、电压降、偏置和分压等电路中。这类电阻通常由陶瓷杆上的单层电阻线圈组成,两端焊接有镀锡电解铜连接线。根据尺寸的不同,通过孔电阻有不同的型号,包括普通型(如KNP-25, KNP-50等)和迷你型(如KNP50S, KNP1WS等)。它们广泛应用于各种电子设备中,例如电源供应器、消费电子产品、工业控制设备等。

    2. 技术参数


    以下是各类通过孔电阻的技术参数汇总:
    | 参数名称 | KNP-25 | KNP-50 | KNP100 | KNP200 | KNP300 | KNP400 | KNP500 | KNP600 | KNP700 |
    ||
    | 直径 (mm) | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 | 17.5±1.0 | 24.5±1.0 | 24.5±1.0
    | 高度 (mm) | 2.5±0.3 | 3.5±0.3 | 4.6±0.5 | 5.2±0.5 | 6.2±0.5 | 8.2±0.5 | 8.2±0.5
    | 脚长 (mm) | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 | 32±2.0 | 38±2.0 | 38±2.0
    | 引脚直径 (mm) | 0.55±0.05| 0.55±0.05| 0.8±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05 | 0.8±0.05
    | 功率等级 (W) | 3 | 4 | 5 | 6 | 7 | 3-7 | 3-7
    | 最大工作电压 | 见下文 | 见下文 | 见下文 | 见下文 | 见下文 | 见下文 | 见下文
    | 电阻范围 (Ω) | 0.1Ω-150Ω| 0.1Ω-750Ω| 0.1Ω-1.5KΩ| 0.1Ω-2.4KΩ| 0.1Ω-3.3KΩ| 0.1Ω-6.2KΩ| 0.1Ω-6.8KΩ
    | 温度系数 (ppm/°C) | ±300 | ±300 | ±300 | ±300 | ±300 | ±300 | ±300
    | 过载测试 | 见下文 | 见下文 | 见下文 | 见下文 | 见下文 | 见下文 | 见下文
    注:最大工作电压为功率等级与电阻值乘积或最大工作电压中的较小值。

    3. 产品特点和优势


    通过孔电阻的主要特点是其高可靠性、稳定的温度系数和良好的耐热性能。它们能够承受高达200°C的工作温度,适合在高温环境下使用。此外,通过孔电阻具有多种功率等级选择,适用于不同的电路需求。特别是某些型号(如KNP50S和KNP1WS)提供更高的功率等级和更宽的电阻范围,使得它们在复杂电路设计中更加灵活。

    4. 应用案例和使用建议


    这些通过孔电阻广泛应用于电源供应器、电机驱动器、LED灯驱动电路等。例如,在一个12V电源供应器中,可以选择功率等级为3W的KNP-25型电阻,以确保电路稳定运行。在使用时,建议仔细考虑环境温度对电阻性能的影响,并按需调整功率等级,以确保安全可靠的操作。

    5. 兼容性和支持


    通过孔电阻与其他常见的电子元器件具有良好的兼容性,可以方便地集成到现有的电路设计中。制造商提供了详细的技术支持文档,并设有客户服务团队,以便用户在使用过程中获得及时的帮助和支持。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的常见问题及其解决方案:
    - 问题1:电阻过热
    - 解决方案:检查并调整负载,确保其不超过规定的功率等级。必要时,选用更高功率等级的电阻。
    - 问题2:电阻失效
    - 解决方案:确认安装过程无误,确保引脚焊接牢固。同时检查是否有环境因素(如温度过高)影响其正常工作。
    - 问题3:电阻精度不达标
    - 解决方案:确保所选型号符合所需的精度要求。对于特殊值需求,可向厂家申请定制。

    7. 总结和推荐


    总的来说,通过孔电阻凭借其广泛的功率等级、高稳定性及良好的耐热性能,在多种电子设备中表现出色。其独特的设计使其在极端条件下仍能保持高性能。对于需要高可靠性的应用场景,推荐使用此类电阻。无论是工业控制还是消费电子产品,通过孔电阻都是值得信赖的选择。

KNP100JB-73-1R6参数

参数
电阻值 1.6Ω
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP100JB-73-1R6数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JB-73-1R6 KNP100JB-73-1R6数据手册

KNP100JB-73-1R6封装设计

查看详情并下载
Symbol
Footprint
3D Model
