AC1225FK-072RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 2Ω ±1% 2W ±200ppm/℃ 1225 贴片安装 3.2mm*6.4mm*550μm
供应商型号: A-AC1225FK-072RL
供应商: 云汉优选
标准整包数: 1

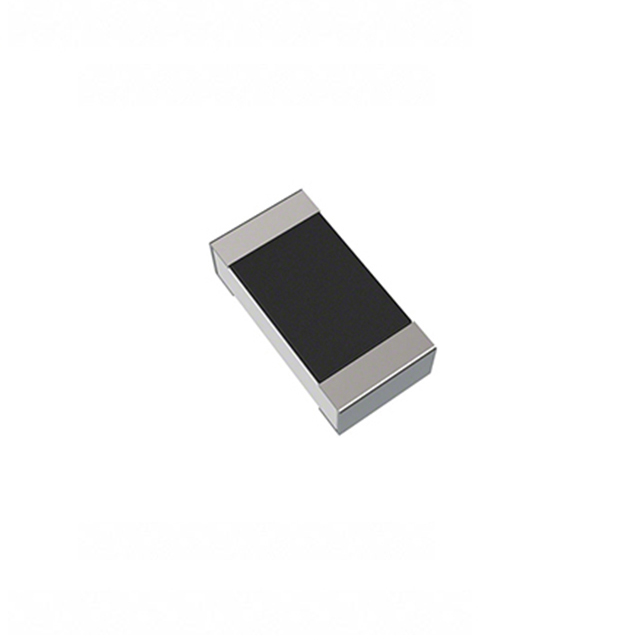

YAGEO/台湾国巨 贴片电阻 AC1225FK-072RL

AC1225FK-072RL概述

    THICK FILM WIDE TERMINAL CHIP RESISTORS

    产品简介


    THICK FILM WIDE TERMINAL CHIP RESISTORS(厚膜宽端子贴片电阻)是适用于汽车电子和工业应用的高性能元件。这些电阻采用先进的厚膜工艺制造,具备高精度、稳定可靠的特点,适合在各种严苛环境中使用。其主要类型为AC系列,涵盖三种尺寸:0612、1020和1225,可满足不同应用需求。

    技术参数


    - 精度等级: ±5%,±1%,±0.5%
    - 尺寸: 0612/1020/1225
    - RoHS合规及无卤素: 符合RoHS标准,且不含卤素
    - 温度系数: 1Ω至1MΩ的电阻范围内,±200ppm/℃
    - 额定功率:
    - AC0612: 0.75W
    - AC1020: 1W
    - AC1225: 2W
    - 最高工作电压:
    - AC0612: 200V
    - AC1020: 200V
    - AC1225: 200V
    - 最大过载电压:
    - AC0612: 400V
    - AC1020: 400V
    - AC1225: 400V
    - 介电强度: 500V
    - 耐焊接热: 符合AEC-Q200 Test 15
    - 静电放电保护: 符合AEC-Q200 Test 17
    - 湿热抵抗力: 符合AEC-Q200 Test 6

    产品特点和优势


    - AEC-Q200认证: 确保产品符合汽车电子应用标准。
    - 防潮等级: MSL 1级,说明这些电阻在储存和运输过程中具有良好的防潮性能。
    - 兼容性: 符合J-STD-020D标准,确保焊接过程中的可靠性。
    - 环保材料: 采用无铅玻璃环氧树脂,减少环境危害。
    - 100%光学检测: 在封装前进行自动光学检测,确保产品质量。

    应用案例和使用建议


    - 汽车电子: 这些电阻广泛应用于汽车电子系统中,如车身控制模块、动力总成系统等。建议在高温环境下使用时,结合散热措施以提高稳定性。
    - 工业应用: 可用于需要高精度和稳定性的工业自动化控制系统中。建议根据具体应用场景选择合适尺寸和规格的电阻,以达到最佳效果。

    兼容性和支持


    - 兼容性: 这些电阻与其他标准贴片电阻兼容,适用于大多数通用电路板设计。
    - 厂商支持: 提供详尽的技术文档和支持服务,包括样品申请、技术支持和售后维护等。

    常见问题与解决方案


    - 问题1: 电阻精度不稳定。
    - 解决方案: 确认工作环境温度是否超出规定范围,必要时增加散热措施。
    - 问题2: 贴装过程中出现损坏。
    - 解决方案: 使用适当的贴装工具和工艺,确保贴装过程中的质量控制。
    - 问题3: 电阻值异常。
    - 解决方案: 检查焊接质量和电路连接是否正确,重新检测电阻值。

    总结和推荐


    总体来看,THICK FILM WIDE TERMINAL CHIP RESISTORS(厚膜宽端子贴片电阻)是一款高精度、高可靠性的电子元件,非常适合汽车电子和工业应用。其出色的性能和广泛的适用性使其在市场上具备较强的竞争力。推荐在高要求的应用场景中优先选用此款产品,特别是在需要高精度和稳定性的场合。

AC1225FK-072RL参数

参数
电阻值
精度 ±1%
额定功率 2W
温度系数 ±200ppm/℃
长*宽*高 3.2mm*6.4mm*550μm
通用封装 1225
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

AC1225FK-072RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC1225FK-072RL AC1225FK-072RL数据手册

AC1225FK-072RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.0845
100+ ¥ 1.3695
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.08
直接购买
加入购物车
