首页  >  产品百科  >  HHV-50FT-52-100K

HHV-50FT-52-100K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100KΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: REB-WMO3676
供应商: 海外现货
标准整包数: 1000

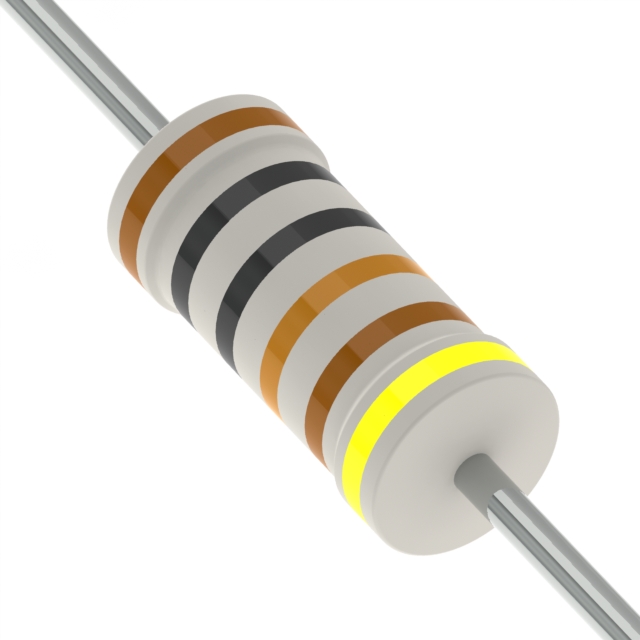

YAGEO/台湾国巨 通孔电阻 HHV-50FT-52-100K

HHV-50FT-52-100K概述


    产品简介


    通过孔电阻器是一种广泛应用于电路中的基本电子元器件。这类电阻器因其高稳定性和可靠性而被广泛用于工业、汽车、医疗及通信等领域。本技术手册将详细介绍一款特定型号的金属釉膜电阻器(HHV系列),该型号具有高压高阻值的特点,适用于各种严苛的应用环境。

    技术参数


    | 参数 | 规格 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值容差 | ±1%, ±5% |
    | 温度系数 | ±200ppm/°C |
    | 燃烧防护 | 多层涂层符合UL-94V-0标准 |
    | 过载测试 | 符合UL-1412标准 |
    | 环境温度补偿 | 当环境温度超过70°C时需降额 |
    | 尺寸规格 | 正常:直径6.3mm×长度28mm,引线长0.55mm
    小型:直径9.0mm×长度26mm,引线长0.55mm |

    产品特点和优势


    1. 高压耐受性:最高可承受7000V直流电压,适用于高压电路。
    2. 高阻值稳定性:可在广泛的温度范围内保持稳定的阻值,即使在高温环境下仍能可靠运行。
    3. 燃烧防护涂层:采用多层阻燃涂层,满足UL-94V-0标准,提高安全性能。
    4. 多种功率等级选择:提供多种功率等级供用户根据需要选择,适用范围广。
    5. 优良的机械和热性能:设计结构合理,具有良好的抗振动和抗冲击能力。

    应用案例和使用建议


    HHV系列金属釉膜电阻器广泛应用于高压电源、医疗设备、汽车电子等领域。例如,在高压电源系统中,它能有效分担电流负载,确保系统的正常运行。对于长期运行的设备,建议进行定期检测以保证其持续稳定的工作状态。另外,在极端温度条件下使用时,应特别注意按照手册要求进行降额使用。

    兼容性和支持


    HHV系列电阻器的设计使其可以与各种标准接口兼容。厂家提供全面的技术支持和售后服务,包括详细的安装指南、常见问题解答和技术咨询。对于特定需求,还可以定制特殊阻值。

    常见问题与解决方案


    1. 问题:长时间工作后阻值变化较大。
    解决方法:确认是否遵循手册中的环境温度补偿要求,必要时进行降额使用。
    2. 问题:出现过载现象。
    解决方法:检查负载是否超出规定范围,并采取适当的措施减少负载。

    总结和推荐


    HHV系列金属釉膜电阻器凭借其卓越的性能和高可靠性,成为众多高压高阻值应用场合的理想选择。其高压耐受性和稳定性尤为突出,特别适合需要高压环境稳定运行的应用场景。总体而言,这是一款值得信赖的产品,强烈推荐在高压电路设计中使用。
    希望以上内容能够帮助您更好地了解HHV系列金属釉膜电阻器。如果您有任何疑问或需要进一步的技术支持,请随时联系我们的技术支持团队。

HHV-50FT-52-100K参数

参数
电阻值 100KΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-50FT-52-100K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FT-52-100K HHV-50FT-52-100K数据手册

HHV-50FT-52-100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.058 ¥ 0.5083
2000+ $ 0.0564 ¥ 0.495
4000+ $ 0.0554 ¥ 0.4862
8000+ $ 0.055 ¥ 0.4824
14000+ $ 0.0536 ¥ 0.4698
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 508.3
直接购买
加入购物车
