KNP200JT-73-130R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 130Ω ±5% 2W ±300ppm/℃ 导线安装 15.5mm(长度)
供应商型号: ZT-KNP200JT-73-130R
供应商: 海外现货
标准整包数: 1

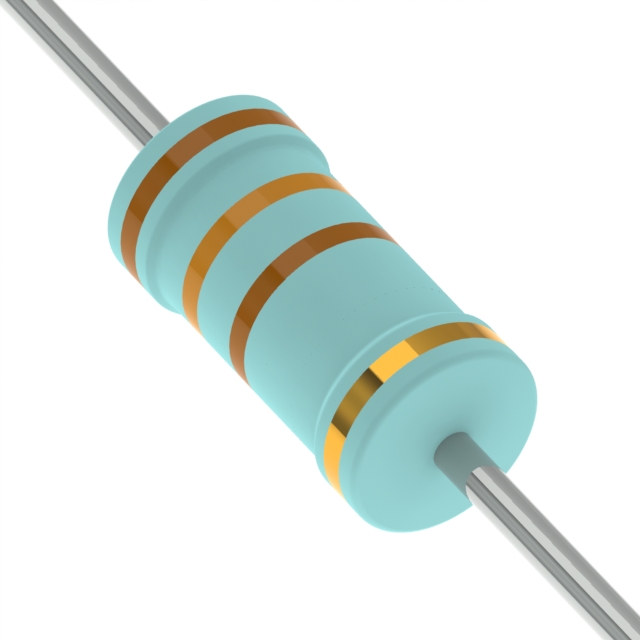

YAGEO/台湾国巨 通孔电阻 KNP200JT-73-130R

KNP200JT-73-130R概述

    # 通孔电阻技术手册

    产品简介


    通孔电阻是一种广泛应用于各种电子电路中的基本元件,主要用于限制电流、分压、偏置等。其内部结构包括绕制在陶瓷棒上的电阻丝,通过焊接方式连接到电解铜引线。根据不同的型号和规格,通孔电阻具有广泛的功率等级和阻值范围,能够适应多种应用场景。本手册主要介绍的是KNP系列的通孔电阻,包括KNP-25、KNP-50、KNP100等多个型号,适用于工业控制、电源设备、汽车电子等多种领域。

    技术参数


    尺寸参数
    | 型号 | 直径 (mm) | 高度 (mm) | 阻值范围 (Ω) |
    ||
    | KNP-25 | 6.3±0.5 | 2.5±0.3 | 0.1Ω - 150Ω |
    | KNP-50 | 9.0±0.5 | 3.5±0.3 | 0.1Ω - 200Ω |
    | KNP100 | 11.5±1.0 | 4.6±0.5 | 0.1Ω - 750Ω |
    | KNP200 | 15.5±1.0 | 5.2±0.5 | 0.1Ω - 1.5KΩ |
    | KNP300 | 17.5±1.0 | 6.2±0.5 | 0.1Ω - 2.2KΩ |
    | KNP400 | - | 8.2±0.5 | 0.1Ω - 2.7KΩ |
    | KNP500 | - | 8.2±0.5 | 0.1Ω - 3.3KΩ |
    | KNP600 | - | 8.2±0.5 | 0.1Ω - 6.2KΩ |
    | KNP700 | 24.5±1.0 | 8.2±0.5 | 0.1Ω - 6.8KΩ |
    功率参数
    | 型号 | 额定功率 (W) |

    | KNP-25 | 3W |
    | KNP-50 | 4W |
    | KNP100 | 5W |
    | KNP200 | 6W |
    | KNP300 | 7W |
    温度系数
    | 型号 | 温度系数 (ppm/°C) |

    | 所有型号 | ±300 |
    绝缘电压测试
    | 型号 | 绝缘电压测试 (V) |

    | KNP-25 | 250V |
    | KNP-50 | 300V |
    | KNP100 | 400V |
    | KNP200 | 400V |
    | KNP300 | 400V |
    | KNP400 | 400V |
    | KNP500 | 400V |
    | KNP600 | 400V |
    | KNP700 | 400V |

    产品特点和优势


    1. 高温稳定性:KNP系列电阻能够在-40°C至+200°C的宽广温度范围内稳定工作,适用于极端环境下的应用。
    2. 高功率密度:不同型号的KNP电阻提供了从0.25W到7W的不同功率选择,满足多种应用需求。
    3. 高可靠性:符合UL-94V-0标准,具备多层防火焰涂层,确保在过载情况下的安全性能。
    4. 精度高:支持±1%和±5%两种阻值精度选项,确保电路设计的准确性和可靠性。

    应用案例和使用建议


    应用案例
    - 工业控制:用于精密仪器的电流限流、分压。
    - 电源设备:用于大功率电源模块中的电流调节。
    - 汽车电子:适用于车载电源系统中的过载保护。
    使用建议
    - 在高环境温度下使用时,需要按照曲线图进行降额使用。
    - 安装时确保良好散热,避免过热导致失效。

    兼容性和支持


    - 兼容性:KNP系列电阻可以方便地安装在大多数PCB板上,兼容标准通孔焊接工艺。
    - 支持:制造商提供详细的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    问题一:如何处理在高温环境下电阻过热?
    解决方案:参考功率降额曲线图,调整电阻的工作功率,使其不超过额定值。
    问题二:电阻在焊接过程中出现断路现象?
    解决方案:确保焊接温度和时间在规定范围内,且焊点清洁无污染。

    总结和推荐


    综上所述,KNP系列通孔电阻凭借其宽泛的功率等级、高精度、良好的耐温性能及优良的防火焰能力,在多个领域具有很高的应用价值。对于需要高性能电阻的应用场合,推荐使用KNP系列通孔电阻。不过需要注意的是,在高温环境下使用时需进行相应的降额操作以确保长期稳定运行。

KNP200JT-73-130R参数

参数
电阻值 130Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 15.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP200JT-73-130R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP200JT-73-130R KNP200JT-73-130R数据手册

KNP200JT-73-130R封装设计

查看详情并下载
Symbol
Footprint
3D Model
