FCR1WSJT-52-1M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1MΩ ±5% 1W -1500ppm/℃~0ppm/℃ 通孔安装 9mm(长度)
供应商型号: 13-FCR1WSJT-52-1MTB-ND
供应商: Digi-Key
标准整包数: 1000

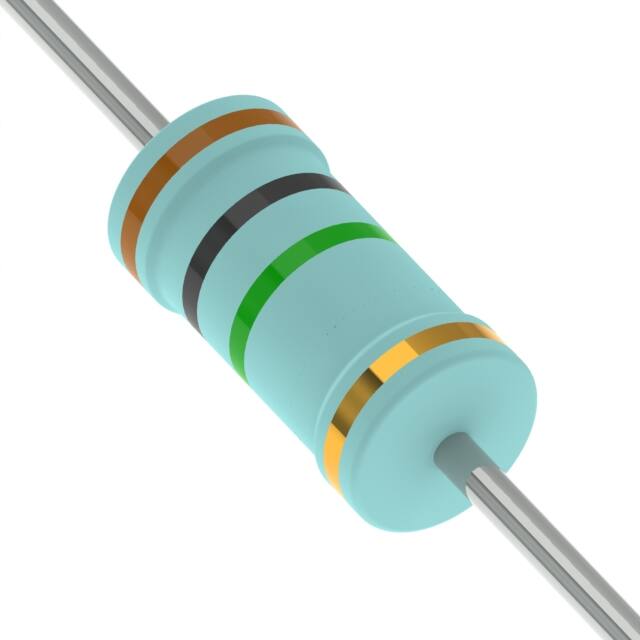

YAGEO/台湾国巨 通孔电阻 FCR1WSJT-52-1M

FCR1WSJT-52-1M概述

    电子元器件技术手册:通过孔电阻器(Through-Hole Resistor)

    1. 产品简介


    通过孔电阻器(Through-Hole Resistor)是一种广泛应用于电子电路中的基本电子元器件,采用碳膜技术制造。这类电阻器具有优良的耐热性和高可靠性,能够在多种环境下稳定运行。其主要功能是限制电流流动和调节电压,适用于消费电子、工业控制、通信设备等领域。

    2. 技术参数


    以下是通过孔电阻器的主要技术参数:
    | 参数类别 | 具体指标 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值精度 | ±2%, ±5% |
    | 温度系数 | 见表1(根据阻值范围不同,范围为-350至-1500 ppm/°C) |
    | 最大工作电压 | 250V(FCR-25),300V(FCR50S),350V(FCR-50),400V(FCR1WS),500V(FCR100) |
    | 最大过载电压 | 500V(FCR-25),600V(FCR50S),700V(FCR-50),800V(FCR1WS),1000V(FCR100) |
    | 绝缘电压测试 | ≥400V |
    | 工作温度范围 | -55°C 至 +155°C |
    | 外形尺寸(mm) | øD x H x L,例如:FCR-25为6.3±0.5 x 2.4±0.2 x 28±2.0 |

    3. 产品特点和优势


    1. 高可靠性:通过多层灰漆涂层和火焰阻燃设计,满足UL-94V-0和UL-1412标准。
    2. 宽工作温度范围:-55°C至+155°C的极端环境下仍能保持稳定的性能。
    3. 多样化的功率等级:从1/4W到3W可选,满足不同的电路需求。
    4. 精确阻值:±2%和±5%的精度保证了高度一致的电阻值。
    5. 耐久性强:经过短时间过载、温度循环、湿度老化等多重测试,确保长期稳定性。

    4. 应用案例和使用建议


    通过孔电阻器广泛应用于以下领域:
    - 消费电子产品(如电视机、音响设备)
    - 工业自动化设备(如电机驱动器、传感器)
    - 通信设备(如交换机、路由器)
    使用建议:
    - 在高温环境下使用时,需根据环境温度调整额定功率。
    - 在选择电阻器时,优先考虑实际功耗是否超过额定值,并参考降额曲线进行校验。
    - 确保安装环境符合湿度、振动等条件要求,以避免损坏。

    5. 兼容性和支持


    - 本系列电阻器与大多数常见的PCB板和连接器兼容,易于安装和维护。
    - 厂商提供全面的技术支持,包括样品提供、应用咨询和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 降低功耗或使用更高额定功率的型号 |
    | 阻值漂移明显 | 更换符合更高精度标准的产品 |
    | 过载时出现冒烟现象 | 检查电路设计并确认最大工作电压是否超标 |

    7. 总结和推荐


    通过对FCR系列碳膜通过孔电阻器的技术参数、性能特点及应用场景的分析,可以看出其具备极高的可靠性和广泛的适用性。无论是家庭消费市场还是工业领域,它都能提供稳定、高效的解决方案。因此,推荐在需要高精度、高稳定性的电子设备中使用此系列产品。
    最终结论:推荐使用!

FCR1WSJT-52-1M参数

参数
电阻值 1MΩ
精度 ±5%
额定功率 1W
温度系数 -1500ppm/℃~0ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FCR1WSJT-52-1M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FCR1WSJT-52-1M FCR1WSJT-52-1M数据手册

FCR1WSJT-52-1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0342 ¥ 0.2888
2000+ $ 0.0308 ¥ 0.2606
3000+ $ 0.028 ¥ 0.2347
5000+ $ 0.0262 ¥ 0.2191
7000+ $ 0.0251 ¥ 0.2097
10000+ $ 0.024 ¥ 0.2006
25000+ $ 0.0215 ¥ 0.1803
50000+ $ 0.02 ¥ 0.1677
100000+ $ 0.0188 ¥ 0.1569
库存: 6000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 288.8
直接购买
加入购物车
