JPW-07-T-52-

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: Yageo 面包线, 52.4mm, 镀锡铜
供应商型号: JPW-07-T-52-
供应商: 国内现货
标准整包数: 100

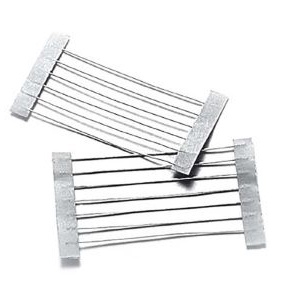

YAGEO/台湾国巨 通孔电阻 JPW-07-T-52-

JPW-07-T-52-概述


    产品简介




    跳线电线(有时也称为跨接线)基本上是印刷电路板(PCB)上两点之间的连接装置。通常,它们用于以下原因:
    - 由于其他电路路径的存在,无法直接在PCB上连接两个点。
    - 设计变更后需要新增连接点。
    - 通过改变连接点进行电路调谐。

    跳线电线提供了一个快速简便的解决方案,尤其适用于自动机器插入,可按需求以不同包装样式提供,包括预裁剪和成型引脚,方便手动插入。产品符合欧盟RoHS要求。


    技术参数




    跳线电线由镀锡软铜线制成,其规格如下:

    | 尺寸 | 导体直径 | 拉伸强度 | 延展率 | 最小导电率 | 扭曲强度 | 焊接性 |
    |------------|-------------|--------------|-------------|-------------|--------------|-------------|
    | 型号 | ø0.5mm | 28kg/mm² | ≥24% | ≥94% | ≥250g | ≥95% |
    | 型号 | ø0.6mm | 28kg/mm² | ≥26% | ≥96% | ≥500g | ≥95% |
    | 型号 | ø0.7mm | 28kg/mm² | ≥26% | ≥96% | ≥500g | ≥95% |
    | 型号 | ø0.8mm | 28kg/mm² | ≥26% | ≥96% | ≥1000g | ≥95% |
    | 型号 | ø1.0mm | 28kg/mm² | ≥26% | ≥96% | ≥1000g | ≥95% |

    电流承载能力方面,不同直径的导线在70°C时的电流承载能力如下:
    - ø0.5mm:6A
    - ø0.6mm:7.5A
    - ø0.7mm:8.5A
    - ø0.8mm:10A
    - ø1.0mm:15A


    产品特点和优势




    1. 多功能性:跳线电线具有良好的机械性能和电气性能,可以应用于各种复杂的电路设计。
    2. 易于安装:预裁剪和成型设计使得手动插入更加方便,自动化插入设备也可以轻松处理。
    3. 环保合规:产品符合欧盟RoHS要求,确保对环境友好。
    4. 高可靠性:具有较高的导电率和拉伸强度,适合长期稳定运行。


    应用案例和使用建议




    跳线电线常用于实验室开发和产品原型制作过程中,特别是当电路设计发生变化或者调试阶段。以下是一些常见的应用场景和建议:

    1. 电路调试:在进行电路调试时,可以使用跳线电线来临时改变连接,以便于检测和调整电路。
    2. 扩展电路:在有限空间内添加额外功能时,可以使用跳线电线来扩展电路。
    3. 快速连接:在快速原型制作或紧急维修情况下,跳线电线提供了便捷的连接方式。

    使用建议:
    - 在焊接前确保跳线电线清洁,以提高焊接质量。
    - 使用时注意电流负载限制,避免过载导致损坏。


    兼容性和支持




    跳线电线广泛适用于各种类型的PCB连接,与其他电子元器件兼容性良好。制造商提供全面的技术支持和售后服务,确保客户能够顺利使用产品并解决可能出现的问题。


    常见问题与解决方案




    1. 焊接不牢固:
    - 解决方案:清洁焊接面,确保焊接温度和时间控制得当。

    2. 机械损坏:
    - 解决方案:避免过度弯曲和拉伸,确保安装正确。

    3. 电流过载:
    - 解决方案:选择合适的导线直径,确保不超过其额定电流。


    总结和推荐




    跳线电线以其卓越的机械和电气性能、简便的安装方式以及广泛的适用性,在电子设计和制造领域中占有重要地位。推荐使用本产品,特别是在需要快速解决方案的场合下。其可靠性和环保特性使其成为许多工程师的首选。

JPW-07-T-52-参数

参数
电阻值
精度 -
额定功率 -
温度系数 -
长*宽*高 52.4mm(长度)
安装方式 通孔安装
