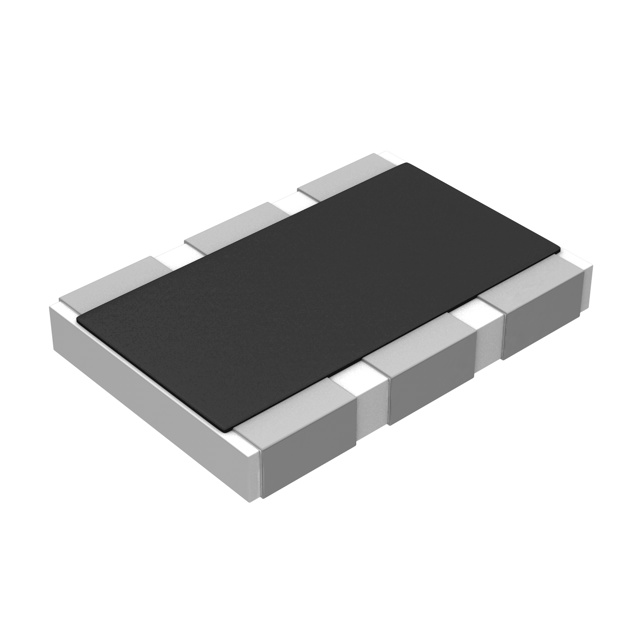

AA1218FK-07392RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 392Ω ±1% 1W ±150ppm/℃ 1218 贴片安装 3.1mm*4.6mm*650μm
供应商型号: ZT-AA1218FK-07392RL
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 贴片电阻 AA1218FK-07392RL

AA1218FK-07392RL概述


    产品简介


    产品名称: 抗硫化片式电阻器
    产品系列: AA系列
    产品类型: 贴片电阻器
    主要功能: 本产品采用厚膜工艺制造,具备优异的抗硫化性能,在严苛环境中保持高可靠性。
    应用领域: 汽车电子、发动机控制单元、车身控制系统、安全设备等。

    技术参数


    - 精度等级: ±5%,±1%,±0.5%
    - 尺寸范围: 0201, 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512
    - 工作温度范围: -55°C 到 +155°C
    - 最大工作电压: AA0201(10MΩ)25V,AA0402(10MΩ)50V,其余型号均为150V~500V不等
    - 最大过载电压: 50V(AA0201)到500V(AA1210/1218/2010/2512)
    - 额定功率:
    - AA0201: 0.05W
    - AA0402: 0.0625W
    - AA0603: 0.1W
    - AA0805: 0.125W
    - AA1206: 0.25W
    - AA1210: 0.5W
    - AA1218: 1W
    - AA2010: 0.75W
    - AA2512: 1W
    - 电阻值范围: 1Ω 至 10MΩ

    产品特点和优势


    1. 抗硫化性能: 特别适用于含有硫化物的环境。
    2. AEC-Q200认证: 满足汽车级标准。
    3. 环保合规: RoHS符合、无卤素,减少环境污染。
    4. 高可靠性: 所有电阻器通过100%自动光学检测,确保品质。
    5. 适应性强: 满足不同环境和应用需求。

    应用案例和使用建议


    应用场景:
    - 汽车电子系统中的各种控制模块,如发动机控制单元、车身控制系统等。
    - 安全设备,如传感器、控制器等。
    使用建议:
    - 在极端环境下使用时,需注意热管理,避免因过热导致电阻值漂移。
    - 建议在设计电路板时,考虑热膨胀系数,以提高整体可靠性。

    兼容性和支持


    兼容性:
    本产品适用于所有需要贴片电阻的应用场合,可与其他标准SMD组件配合使用。
    厂商支持:
    提供详尽的技术文档和支持服务,包括测试报告、应用指南等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 热稳定性不佳 | 确保良好的热管理措施,使用散热片或加大PCB面积来散热。 |
    | 无法通过抗硫化测试 | 选择更高精度的抗硫化等级的产品。 |
    | 长时间过载损坏 | 确保工作电压不超过规定范围,使用适当的电源管理策略。 |

    总结和推荐


    总结:
    这款抗硫化片式电阻器AA系列具有优异的抗硫化性能和高可靠性,特别适用于汽车电子领域。其广泛的电阻范围和多种尺寸使其能够满足各类应用需求。
    推荐:
    鉴于其在严苛环境下的稳定性和高可靠性,我们强烈推荐此款产品用于汽车电子和其他对环境适应性要求较高的应用场合。

AA1218FK-07392RL参数

参数
电阻值 392Ω
精度 ±1%
额定功率 1W
温度系数 ±150ppm/℃
长*宽*高 3.1mm*4.6mm*650μm
通用封装 1218
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA1218FK-07392RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA1218FK-07392RL AA1218FK-07392RL数据手册

AA1218FK-07392RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
