首页  >  产品百科  >  HHV-50FT-52-10M

HHV-50FT-52-10M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 10MΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: 13-HHV-50FT-52-10MTB-ND
供应商: Digi-Key
标准整包数: 1000

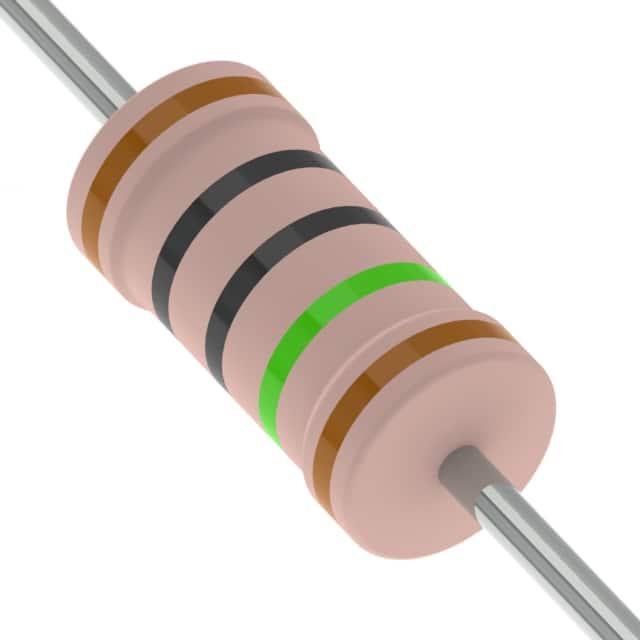

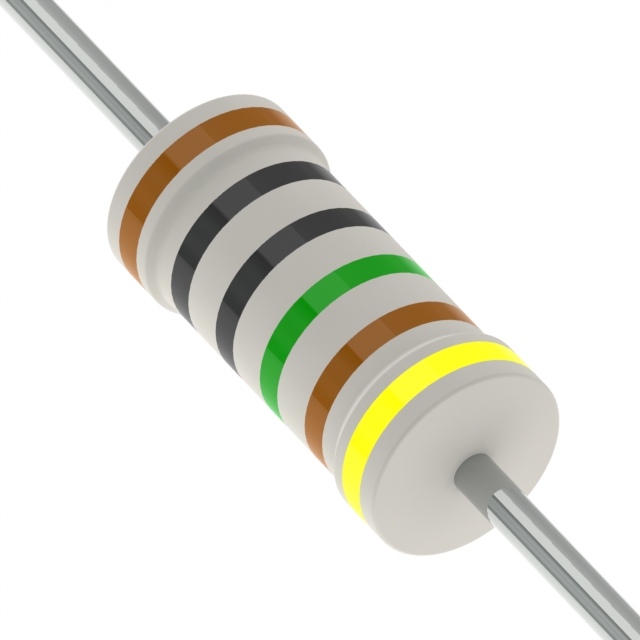

YAGEO/台湾国巨 通孔电阻 HHV-50FT-52-10M

HHV-50FT-52-10M概述

    高压高阻值贴片电阻技术手册解析

    1. 产品简介


    本篇技术手册介绍的是高压高阻值贴片电阻(HHV Series High Voltage & High Ohmic Resistors)。这类电阻广泛应用于电力电子、工业自动化、汽车电子、通信设备及医疗设备等领域,尤其适用于需要承受高电压和高阻值的应用场景。

    2. 技术参数


    HHV系列高压高阻值贴片电阻的主要技术参数如下:
    | 参数 | 描述 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 电阻容差 | ±1%, ±5% |
    | 温度系数(TCR) | ±200 ppm/°C |
    | 最大工作电压 | 1,600V(HHV-25),3,500V(HHV50S),5,000V(HHV-50),7,000V(HHV1SS) |
    | 最大过载电压 | 3,000V(HHV-25),7,000V(HHV50S),10,000V(HHV-50),14,000V(HHV1SS) |
    | 电阻范围 | 100KΩ 至 68MΩ(E24 和 E96 系列值) |
    | 工作温度范围 | -55°C 至 +155°C |
    | 绝缘电压证明 | 300V(HHV-25),500V(HHV50S),700V(HHV-50) |

    3. 产品特点和优势


    - 高温稳定性:该系列电阻在高达155°C的工作环境下仍能保持稳定的电阻值。
    - 高可靠性和耐久性:通过了一系列严格的环境测试,包括湿度、温度循环、耐热性测试等,确保了产品的长期可靠性。
    - 过载保护:具备较高的过载电压能力,可在极端条件下保护电路免受损害。
    - 兼容性强:可应用于各种不同类型的电路板设计,包括标准和迷你尺寸,适应多种应用场景。

    4. 应用案例和使用建议


    - 电力电子系统:可用于逆变器、开关电源等电力转换设备中,确保在高电压环境下稳定运行。
    - 工业自动化控制:适用于工业控制系统中的信号采样和滤波环节,提高系统的精度和可靠性。
    - 汽车电子设备:可用于车载传感器和执行器,保障车辆在恶劣环境下的正常工作。

    使用建议:
    - 在高环境温度下使用时,应根据手册提供的降额曲线适当降低功率等级,以保证产品稳定工作。
    - 注意在设计电路时预留足够的散热空间,防止过热导致的故障。

    5. 兼容性和支持


    - 兼容性:该系列电阻采用标准封装,易于与各种电路板设计集成,同时也提供了迷你尺寸版本以满足更紧凑的设计需求。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括安装指导、调试支持以及质保服务。

    6. 常见问题与解决方案


    - 问题1:在高温环境下工作,电阻值不稳定。
    解决方案:检查并调整电路设计,确保在高温条件下正确降额使用,同时检查散热措施是否到位。

    - 问题2:长时间使用后出现轻微偏移。
    解决方案:在设计阶段考虑使用更高精度的电阻型号,或者在关键节点增加校准机制。

    7. 总结和推荐


    总体来看,HHV系列高压高阻值贴片电阻具有出色的性能和广泛的适用性,在高电压和高阻值应用领域表现出色。其卓越的高温稳定性和高可靠性使其成为众多高端应用的理想选择。因此,强烈推荐此产品用于需要高电压和高阻值的场合。

HHV-50FT-52-10M参数

参数
电阻值 10MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-50FT-52-10M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FT-52-10M HHV-50FT-52-10M数据手册

HHV-50FT-52-10M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0971 ¥ 0.813
2000+ $ 0.0886 ¥ 0.7414
3000+ $ 0.0842 ¥ 0.7046
5000+ $ 0.0792 ¥ 0.6629
7000+ $ 0.0763 ¥ 0.6381
10000+ $ 0.0734 ¥ 0.6139
25000+ $ 0.0669 ¥ 0.5602
50000+ $ 0.0629 ¥ 0.5266
100000+ $ 0.0595 ¥ 0.4981
库存: 3000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 813
