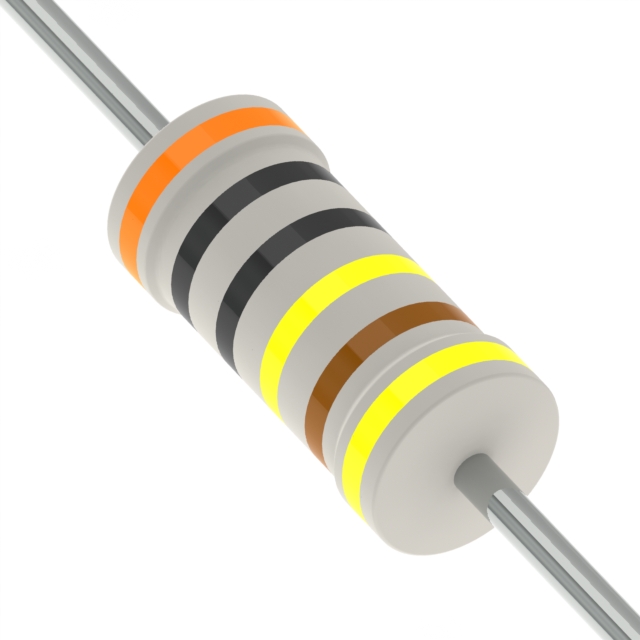

HHV-50FR-52-3M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3MΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: HHV-50FR-52-3M
供应商: 国内现货
标准整包数: 2500
YAGEO/台湾国巨 通孔电阻 HHV-50FR-52-3M

HHV-50FR-52-3M概述

    高压高阻值电阻器HHV系列技术手册解读

    产品简介


    HHV系列高压高阻值电阻器是一种采用金属釉膜材料制成的通孔电阻器。它具备极高的耐压能力和阻值范围广泛的特点,特别适用于需要高电压、高阻值的场合。这些电阻器通过焊接连接端子,并涂覆多层粉色漆涂层。HHV系列提供了多种尺寸和功率等级,适合不同的应用需求。

    技术参数


    HHV系列电阻器的技术参数如下:
    - 功率等级:1/4W、1/2W、1W、2W、3W
    - 阻值精度:±1%、±5%
    - 温度系数:±200 ppm/°C
    - 额定连续工作电压(RCWV):根据功率等级和阻值的不同而变化,以较低者为准
    - 最大工作电压(直流):1600V至7000V
    - 最大过载电压(直流):3000V至14000V
    - 绝缘电压测试:最高300V至700V
    - 工作温度范围:-55°C至+155°C
    - 尺寸:不同型号有不同的尺寸规格(例如HHV-25: ø6.3±0.5 mm)

    产品特点和优势


    HHV系列电阻器的主要特点包括:
    - 高电压耐受能力:能够承受高达7000V的直流电压,适用于各种高压应用。
    - 宽广的阻值范围:提供从100KΩ到68MΩ的阻值选择。
    - 良好的温度稳定性:±200 ppm/°C的温度系数保证了在温度变化时阻值的变化较小。
    - 抗热冲击能力:能够在高温环境下稳定工作,并具备良好的耐焊性。
    - 严格的环境测试:通过一系列环境和性能测试,确保在恶劣条件下的可靠性和稳定性。

    应用案例和使用建议


    HHV系列电阻器适用于电力系统、通信设备、工业控制、医疗器械等多种高压应用场景。在具体使用时,需要注意以下几点:
    - 环境温度管理:当环境温度超过70°C时,必须按照功率降额曲线调整功率等级。
    - 匹配负载管理:根据实际需求选择合适的额定连续工作电压,确保设备正常运行。

    兼容性和支持


    HHV系列电阻器具有良好的兼容性,可与其他标准电路板和设备配合使用。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题:环境温度超过70°C导致性能下降。
    - 解决办法:参考功率降额曲线,选择适当功率等级的电阻器。
    - 问题:焊接过程中出现不良焊接。
    - 解决办法:确保焊接温度和时间符合标准,避免过度加热。
    - 问题:环境湿度导致性能不稳定。
    - 解决办法:在高湿环境下使用防潮措施,如密封包装。

    总结和推荐


    HHV系列高压高阻值电阻器凭借其卓越的性能、广泛的阻值范围和稳定的温度特性,在高压应用领域中表现出色。对于需要高电压和高阻值的场景,该系列产品是理想的选择。推荐在电力系统、通信设备和工业控制等领域使用。
    总之,HHV系列高压高阻值电阻器以其高性能和可靠性,为用户提供了可靠的解决方案。在进行高压电路设计时,选择HHV系列电阻器将是一个明智的选择。

HHV-50FR-52-3M参数

参数
电阻值 3MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

HHV-50FR-52-3M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FR-52-3M HHV-50FR-52-3M数据手册

HHV-50FR-52-3M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 0.3289
25000+ ¥ 0.3191
库存: 140000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 822.25
