HHV1WSJR-73-10M

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 10MΩ ±5% 1W 通孔安装 11.5mm(长度)
供应商型号: ZT-HHV1WSJR-73-10M
供应商: 海外现货
标准整包数: 1

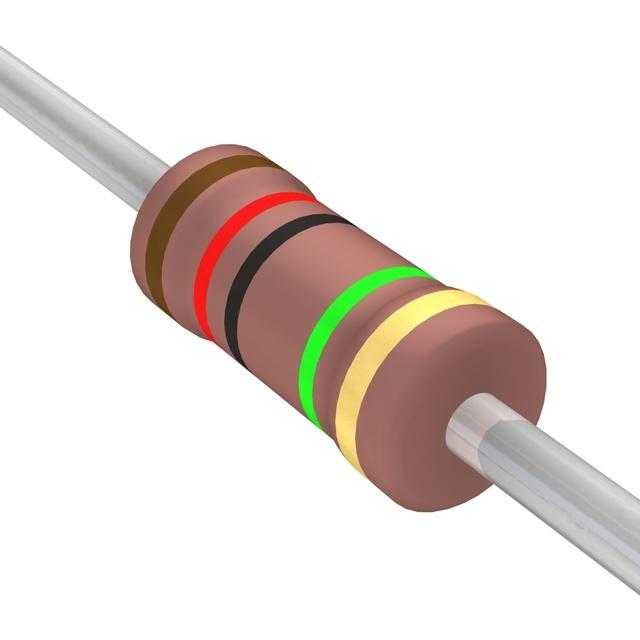

YAGEO/台湾国巨 通孔电阻 HHV1WSJR-73-10M

HHV1WSJR-73-10M概述

    高压高阻值电阻器:HHV系列

    产品简介


    HHV系列高压高阻值电阻器是一种采用金属釉薄膜材料制造的通孔式电阻器,具有高可靠性、高稳定性和卓越的抗干扰能力。其两端通过电解铜焊接连接端子,外层涂覆多层粉红色漆面。这种电阻器广泛应用于工业控制、通信系统、电力电子设备等领域,特别是在需要高电压、高阻值和耐高温的场合。

    技术参数


    - 功率等级: 1/4W、1/2W、1W、2W、3W
    - 电阻容差: ±1%、±5%
    - 温度系数: ±200ppm/°C
    - 最大工作电压:
    - HHV-25: 1,600V
    - HHV50S: 3,500V
    - HHV-50: 5,000V
    - HHV1SS: 7,000V
    - 最高过载电压:
    - HHV-25: 3,000V
    - HHV50S: 7,000V
    - HHV-50: 10,000V
    - HHV1SS: 14,000V
    - 额定连续工作电压 (RCWV): 功率等级×电阻值或最大工作电压,取两者中较小者
    - 电阻范围: 100KΩ至68MΩ(E24和E96系列)
    - 工作温度范围: -55°C 至 +155°C
    - 涂层防护: 粉色漆面涂层,符合UL-94V-0标准,具备火焰防护功能

    产品特点和优势


    HHV系列高压高阻值电阻器具备以下独特优势:
    - 高可靠性: 采用金属釉薄膜材料,具有较高的耐压能力和稳定性。
    - 高温适应性: 能够在高达155°C的环境中正常工作,适合严苛的工作环境。
    - 高精度: 电阻容差低至±1%,确保了良好的测量精度。
    - 高耐压性: 最大工作电压高达7,000V,满足高压应用需求。
    - 防燃特性: 符合UL-1412标准,具备出色的防燃性能。

    应用案例和使用建议


    HHV系列电阻器在多种高压应用场景中得到了广泛应用,如电力电子系统、工业控制电路和电源转换设备等。以下是一些实际应用案例及使用建议:
    - 电力电子设备: 在需要承受高压和高电流的应用中,如逆变器和变频器中,可使用HHV系列电阻器来保护敏感电子元件。
    - 通信系统: 在通信系统的电源模块中,可以利用HHV系列电阻器的高电压和高阻值特性,提高系统的稳定性和可靠性。
    - 工业控制: 在高压传感器和信号调理电路中,HHV系列电阻器能够提供可靠的信号衰减和滤波功能。
    使用建议:
    - 在选择具体型号时,应根据实际工作电压和电流要求选择合适的功率等级。
    - 对于环境温度超过70°C的应用,需根据手册中的降额曲线进行功率调整以确保安全运行。

    兼容性和支持


    HHV系列电阻器设计时考虑到了与多种设备的兼容性。厂商提供详细的技术文档和支持服务,包括安装指南、维修手册和常见问题解答,确保用户能够轻松上手并进行有效维护。

    常见问题与解决方案


    - Q1: 如何确定正确的功率等级?
    A1: 根据实际工作条件和负载情况,参考手册中的降额曲线确定合适的功率等级。

    - Q2: 如何进行高温环境下的工作测试?
    A2: 在155°C的高温环境下进行长时间测试,检查其稳定性和热稳定性是否满足要求。

    - Q3: 有哪些注意事项避免损坏电阻器?
    A3: 避免过度加载或过热,确保工作温度不超过规定的上限。

    总结和推荐


    HHV系列高压高阻值电阻器以其卓越的性能、可靠性和广泛的适用性在市场上脱颖而出。这些电阻器非常适合在高压、高温和恶劣环境下工作的应用场合。综合其优异的技术指标和广泛的适用范围,我们强烈推荐HHV系列电阻器用于各类高压电子系统的设计和应用。

HHV1WSJR-73-10M参数

参数
电阻值 10MΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售

HHV1WSJR-73-10M数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV1WSJR-73-10M HHV1WSJR-73-10M数据手册

HHV1WSJR-73-10M封装设计

查看详情并下载
Symbol
Footprint
3D Model
