首页  >  产品百科  >  FMP300FRF73-4R7

FMP300FRF73-4R7

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.7Ω ±1% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: FMP300FRF73-4R7
供应商: 国内现货
标准整包数: 1000

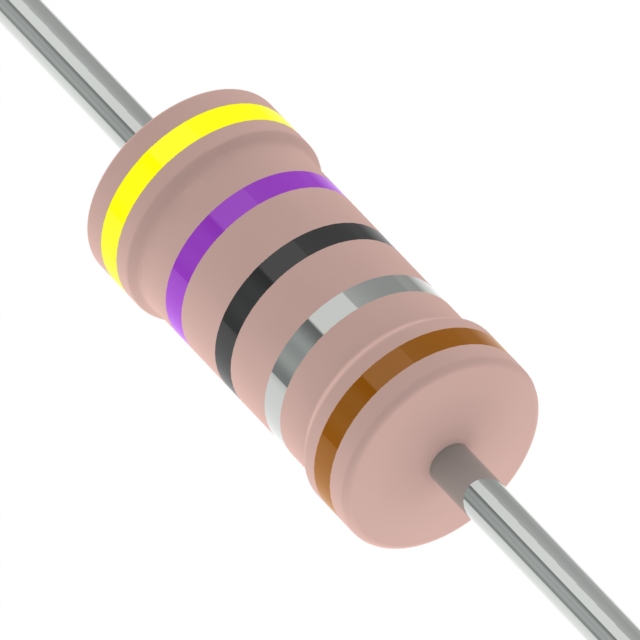

YAGEO/台湾国巨 通孔电阻 FMP300FRF73-4R7

FMP300FRF73-4R7概述

    金属膜高功率电阻器(FMP系列)技术手册

    1. 产品简介


    金属膜高功率电阻器(FMP系列)是一种通过真空溅射系统将多层混合金属合金及保护材料沉积在经过仔细处理的高纯度陶瓷基板上制造而成的电子元器件。这种独特的制造工艺使得该系列电阻器具有高可靠性、高性能的特点,广泛应用于工业控制、通信设备、电力电子等领域。

    2. 技术参数


    - 尺寸规格:多种型号可供选择,尺寸规格如表所示。

    | 型号 | 直径D (mm) | 高度H (mm) | 载荷容量 | 端子直径 |

    | FMP-50 | 3.4±0.3 | 1.9±0.2 | 1/2W | 0.45±0.05 |
    | FMP100 | 6.3±0.5 | 2.4±0.2 | 1W | 0.55±0.05 |
    | FMP200 | 9.0±0.5 | 3.9±0.3 | 2W | 0.55±0.05 |
    | FMP3WS | 11.5±1.0 | 4.5±0.5 | 3W | 0.8±0.05 |
    | FMP300 | 15.5±1.0 | 5.0±0.5 | 3W | 0.8±0.05 |
    - 额定负载百分比曲线:
    ![负载百分比曲线](https://imgur.com/a/loadpercentagecurve)
    - 功率等级:半瓦(1/2W)、一瓦(1W)、两瓦(2W)、三瓦(3W)
    - 最大工作电压:200V至750V
    - 最大过载电压:400V至1,000V
    - 绝缘电压:300V或500V
    - 电阻范围:1Ω 至 4.7MΩ
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C 或 ±50ppm/°C(FMP-50 和 FMP100型,R ≥ 10RΩ)

    3. 产品特点和优势


    - 高精度:±1% 或 ±5% 的电阻容差
    - 高稳定性:符合UL-94V-0标准,具备阻燃涂层
    - 高可靠性:通过严格的环境性能测试,确保在各种恶劣条件下稳定运行
    - 超小型设计:多种尺寸规格,适合不同空间需求
    - 优异的耐热性:可在高温环境下长期工作

    4. 应用案例和使用建议


    - 工业控制:用于工业控制系统中作为电流检测和保护元件,提高系统的安全性和稳定性。
    - 通信设备:适用于通信设备中的电源管理模块,有效滤波和稳压。
    - 电力电子:广泛应用于电力电子设备中,作为限流电阻使用,避免设备过载损坏。
    使用建议:
    - 在高温环境下使用时,需根据额定负载百分比曲线进行降额使用,以保证电阻器的使用寿命和安全性。
    - 安装时应保持良好的散热条件,避免过热导致电阻器失效。

    5. 兼容性和支持


    - 兼容性:FMP系列金属膜高功率电阻器可与其他常见的电路板组件兼容,广泛应用于各种设备中。
    - 支持:制造商提供全面的技术支持和售后服务,包括安装指导、故障排查等。

    6. 常见问题与解决方案


    - 问题1:电阻值不稳定。
    - 解决方案:检查工作环境温度是否超出规定范围,确保在合适的范围内使用。
    - 问题2:过载情况下电阻器烧毁。
    - 解决方案:确保设备按照额定负载使用,并且在高温环境下进行适当的降额使用。
    - 问题3:耐温性能不佳。
    - 解决方案:更换适合工作温度的电阻器型号,避免因过热而损坏。

    7. 总结和推荐


    综上所述,金属膜高功率电阻器(FMP系列)是一款高可靠性的电子元件,具有出色的性能和广泛的应用领域。无论是工业控制还是通信设备,都能发挥重要作用。强烈推荐在需要高功率、高可靠性的场合中使用。

FMP300FRF73-4R7参数

参数
电阻值 4.7Ω
精度 ±1%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP300FRF73-4R7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300FRF73-4R7 FMP300FRF73-4R7数据手册

FMP300FRF73-4R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.3771
10000+ ¥ 0.3658
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 377.1
直接购买
加入购物车
