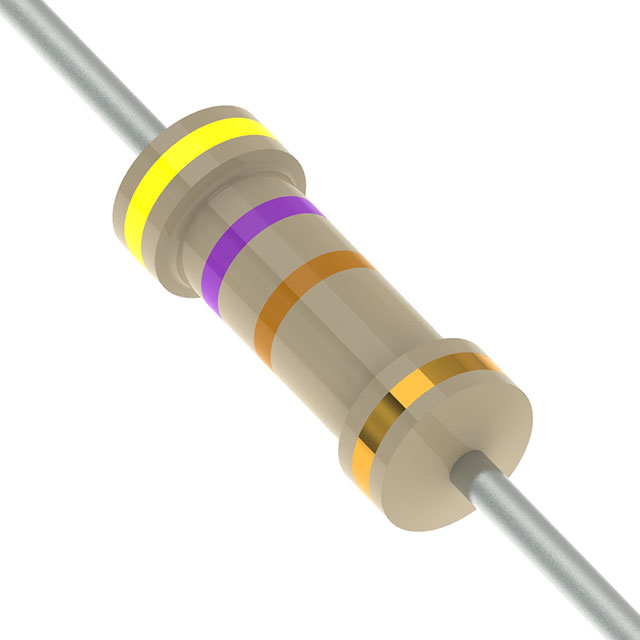

CFR3WSJT-73-47K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 47KΩ ±5% 3W -350ppm/℃~350ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-CFR3WSJT-73-47K
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 CFR3WSJT-73-47K

CFR3WSJT-73-47K概述

    碳膜电阻产品技术手册

    产品简介


    碳膜电阻(Carbon Film Resistors)是一种广泛应用于各种一般用途和功率应用中的电阻器。型号为CFR系列,具有±2% 和 ±5% 的精度,额定功率范围从1/6瓦到3瓦,符合RoHS标准并不含卤素。

    技术参数


    主要技术规格:
    - 功率等级: 1/6W 至 3W
    - 温度系数: 见表格2
    - 工作电压: 最大工作电压范围为150V至500V
    - 过载电压: 最大过载电压范围为300V至1000V
    - 绝缘耐压: 绝缘耐压测试电压根据不同的功率等级有所不同
    - 电阻范围: 1Ω 至 10MΩ
    - 工作温度范围: -55°C 至 +155°C
    性能参数:
    - 额定功率曲线: 见图表
    电气特性:
    - 短时过载能力: 5秒内达到最大过载电压的2.5倍
    - 溶剂耐性: 使用异丙醇(IPA)进行5分钟的超声波处理后,标记无变质
    - 耐热性: 在260°C的温度下浸入3±0.5mm保持10±1秒

    产品特点和优势


    1. 高稳定性: 高温下的性能稳定
    2. 广泛应用: 适用于广泛的工业和消费电子产品
    3. AEC-Q200认证: 符合汽车级标准
    4. 可定制化: 提供多种封装形式和外形尺寸

    应用案例和使用建议


    应用案例:
    - 通用电源管理
    - 工业自动化设备
    - 消费电子
    使用建议:
    - 根据具体的应用场景选择合适的电阻值和功率等级
    - 注意环境温度和过载情况,避免过载导致损坏

    兼容性和支持


    CFR系列碳膜电阻与其他标准通过孔式电阻器具有良好的兼容性。Yageo公司提供详尽的技术支持和售后服务,包括产品变更通知(PCN)。

    常见问题与解决方案


    1. 问题: 电阻器过载损坏
    - 解决方案: 确保实际工作电压不超过额定最大工作电压,必要时加装保护电路
    2. 问题: 标记模糊不清
    - 解决方案: 检查是否符合IPa标准,必要时重新涂覆标记
    3. 问题: 接触不良
    - 解决方案: 确保焊接质量良好,检查焊点是否有虚焊或断路现象

    总结和推荐


    总的来说,Yageo的CFR系列碳膜电阻在各类应用场景中表现优秀,特别是在稳定性、精度和耐用性方面。它们不仅符合工业标准,还提供了广泛的功率等级和电阻范围,是许多应用的理想选择。强烈推荐在需要高可靠性的电子设备中使用这些电阻器。

CFR3WSJT-73-47K参数

参数
电阻值 47KΩ
精度 ±5%
额定功率 3W
温度系数 -350ppm/℃~350ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

CFR3WSJT-73-47K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR3WSJT-73-47K CFR3WSJT-73-47K数据手册

CFR3WSJT-73-47K封装设计

查看详情并下载
Symbol
Footprint
3D Model
