首页  >  产品百科  >  AC0612FR-0718RL

AC0612FR-0718RL

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 18Ω ±1% 750mW ±100ppm/℃ 0612 贴片安装 1.6mm*3.2mm*650μm
供应商型号: 11M-AC0612FR-0718RL
供应商: 云汉优选
标准整包数: 100

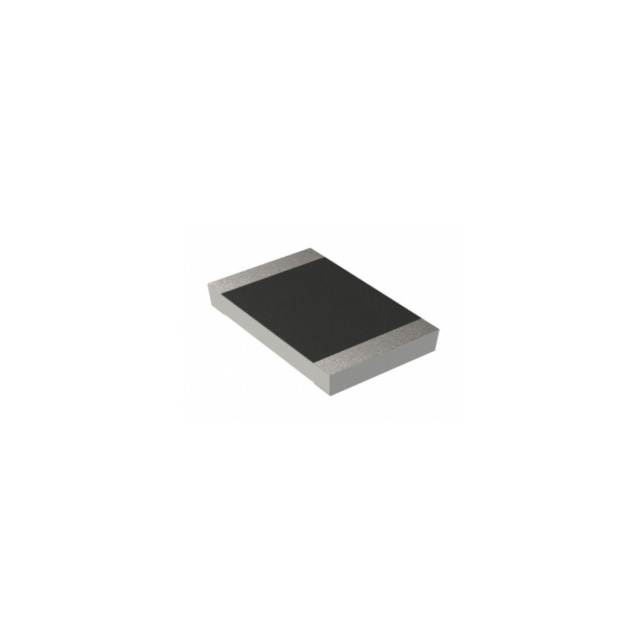

YAGEO/台湾国巨 贴片电阻 AC0612FR-0718RL

AC0612FR-0718RL概述

    THICK FILM WIDE TERMINAL CHIP RESISTORS

    1. 产品简介


    THICK FILM WIDE TERMINAL CHIP RESISTORS(厚膜宽终端芯片电阻) 是一种适用于汽车级应用的电阻器。主要功能是在各种电子设备中实现电流控制和电压分配。这类电阻器广泛应用于汽车电子系统、工业设备以及其他需要高可靠性的场合。

    2. 技术参数


    - 精度等级:±5%,±1%,±0.5%
    - 尺寸:0612/1020/1225
    - RoHS合规:符合RoHS标准,无卤素
    - 温度系数:1Ω ≤ R ≤ 10Ω时,±200 ppm/℃;10Ω < R ≤ 1MΩ时,±100 ppm/℃
    - 工作温度范围:-55°C 至 +155°C
    - 额定功率:AC0612 = 0.75W,AC1020 = 1W,AC1225 = 2W
    - 最大工作电压:200V(不同型号相同)
    - 最大过载电压:400V(不同型号相同)
    - 介电耐压:500V(不同型号相同)

    3. 产品特点和优势


    - AEC-Q200认证:符合汽车电子质量标准。
    - MSL 1级湿度敏感度:降低存储期间的风险。
    - J-STD-020D兼容:确保焊接过程的安全性和可靠性。
    - 环保材料:使用无卤素环氧树脂,减少环境污染。
    - 高可靠性:自动光学检测确保产品质量。
    - 自动光学检测:确保每个元件都经过严格检测。

    4. 应用案例和使用建议


    - 应用案例:这些电阻器在汽车电子、工业自动化等领域得到了广泛应用。例如,用于发动机管理系统、车身控制系统以及各种传感器模块中。
    - 使用建议:在设计电路板时,根据具体应用场景选择合适型号和规格的电阻器,确保符合工作温度和功率要求。同时,在布线时注意散热,避免高温对电阻器性能的影响。

    5. 兼容性和支持


    - 兼容性:与标准SMT设备完全兼容,可方便地集成到现有的电路设计中。
    - 支持和维护:厂商提供详尽的技术文档和支持服务,确保客户能够顺利使用产品并解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:电阻器在高温环境下出现性能下降。
    - 解决办法:选择高温条件下性能稳定的产品型号,并考虑适当的散热措施。

    - 问题2:电阻器在潮湿环境中出现腐蚀。
    - 解决办法:选择具备良好防潮特性的型号,并确保良好的密封环境。

    - 问题3:焊接过程中出现质量问题。
    - 解决办法:遵循制造商提供的焊接工艺指南,并使用适当的助焊剂。

    7. 总结和推荐


    THICK FILM WIDE TERMINAL CHIP RESISTORS凭借其卓越的性能和广泛的适用性,在汽车电子及工业自动化领域表现出色。特别是在严苛的环境条件下,其可靠的性能和环保特性使其成为用户的首选。因此,我们强烈推荐这款产品给需要高性能和高可靠性的客户。

AC0612FR-0718RL参数

参数
电阻值 18Ω
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*3.2mm*650μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

AC0612FR-0718RL数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AC0612FR-0718RL AC0612FR-0718RL数据手册

AC0612FR-0718RL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0124
1000+ ¥ 0.0106
3000+ ¥ 0.0093
10000+ ¥ 0.0078
50000+ ¥ 0.0074
库存: 1682
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 1.24
直接购买
加入购物车
