HHV-50JT-52-680K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 680KΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: 12A-HHV-50JT-52-680K
供应商: 期货订购
标准整包数: 1000

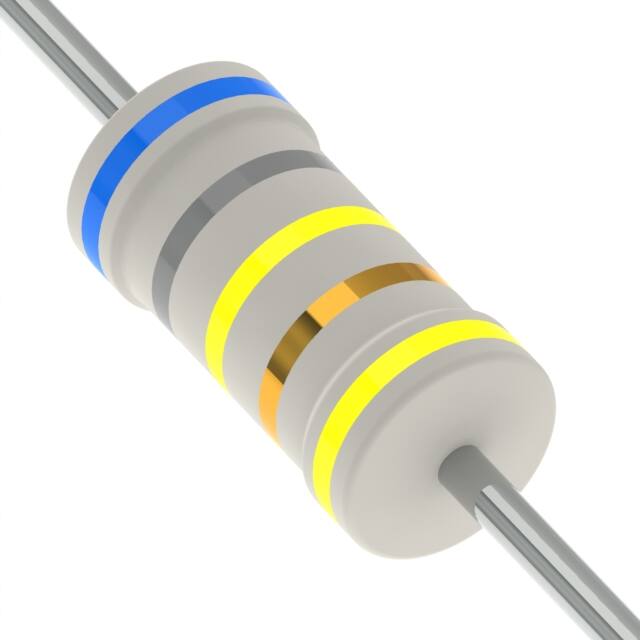

YAGEO/台湾国巨 通孔电阻 HHV-50JT-52-680K

HHV-50JT-52-680K概述


    产品简介


    通过孔电阻器(THRU-HOLE RESISTOR)是电子电路中不可或缺的基本元件之一,主要用于电流限制、分压、信号衰减等功能。它们广泛应用于电源管理、测量设备、工业控制等领域。本文将介绍一种金属釉膜电阻器(HHV系列),具有高电压和高阻值的特点,特别适用于需要高可靠性的应用场景。

    技术参数


    电气特性
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差:±1%, ±5%
    - 温度系数:±200 ppm/°C
    - 绝缘电压测试:
    - 短时间过载:在2.5倍RCWV下持续5秒(不超过最大过载电压)
    - 电压绝缘测试:在绝缘块上持续60秒,测试电压见上表(无击穿现象)
    - 瞬时脉冲过载测试:4倍RCWV下循环10,000次(1秒开启,25秒关闭)
    - 湿热稳态测试:在40±2°C,90-95%RH环境下持续56天,负载为0.1倍RCWV
    - 周期性温度循环测试:-55°C至+155°C,持续5个循环
    - 意外过载测试:4倍RCWV下持续1分钟(无火焰或电弧)
    尺寸与重量
    - 正常型:直径(D) 6.3±0.5 mm,高度(H) 28±2.0 mm,阻值为100KΩ - 68MΩ
    - 迷你型:直径(D) 9.0±0.5 mm,高度(H) 26±2.0 mm,阻值为100KΩ - 68MΩ
    工作环境
    - 工作温度范围:-55°C 至 +155°C

    产品特点和优势


    1. 高可靠性:通过多种环境性能测试,如湿热稳态测试、温度循环测试等,确保在恶劣环境下稳定运行。
    2. 高功率等级:提供多种功率等级(1/4W至3W),适合不同应用场景。
    3. 高耐压能力:最高额定连续工作电压可达7,000V,适用于高压电路。
    4. 金属釉膜材料:使用金属釉膜材料,具有良好的温度系数和稳定性。
    5. 兼容性强:广泛应用于各种电源管理、测量设备和工业控制系统中。

    应用案例和使用建议


    应用案例
    - 电源管理:用于高电压电源管理,提供电流限制和分压功能。
    - 测量设备:用于精密仪器的信号衰减和分压。
    - 工业控制:在高精度控制电路中用于阻值调整。
    使用建议
    - 高温环境:对于在高于70°C环境中工作的电路,应根据曲线图降额使用,以确保可靠运行。
    - 防护措施:在高压环境下使用时,应注意安全防护措施,避免产生危险情况。
    - 选择合适的型号:根据具体应用场景选择合适的功率等级和阻值范围,以达到最佳效果。

    兼容性和支持


    该产品具有广泛的兼容性,可与其他标准电子元器件和设备配合使用。制造商提供了详细的安装和使用指南,并提供专业的技术支持服务,确保客户能够顺利使用产品并解决可能出现的技术问题。

    常见问题与解决方案


    1. 问:如何确定合适的功率等级?
    - 答:根据具体应用场景和负载条件选择合适的功率等级。对于在高温环境中工作的电路,需要根据降额曲线图进行选择。
    2. 问:如何处理过载问题?
    - 答:在出现过载情况时,首先检查电路连接是否正确,负载是否符合要求。如果仍然存在过载现象,可以考虑更换更高功率等级的电阻器。
    3. 问:如何确保高温环境下的可靠性?
    - 答:遵循制造商的指导,在高温环境下选择适当的降额使用方法,并进行定期检查和维护。

    总结和推荐


    该金属釉膜电阻器具备高可靠性、高耐压能力和宽广的工作温度范围,适合在高精度和高压的应用环境中使用。其广泛的应用案例和详尽的测试结果表明,它是一款值得信赖的产品。综上所述,我们强烈推荐此产品用于各种高要求的电路设计中。

HHV-50JT-52-680K参数

参数
电阻值 680KΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HHV-50JT-52-680K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50JT-52-680K HHV-50JT-52-680K数据手册

HHV-50JT-52-680K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1595
10000+ ¥ 0.1547
库存: 100000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 159.5
