MFR-12FTF52-22R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22Ω ±1% 167mW ±100ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: 603-MFR-12FTF52-22R
供应商: Mouser
标准整包数: 1

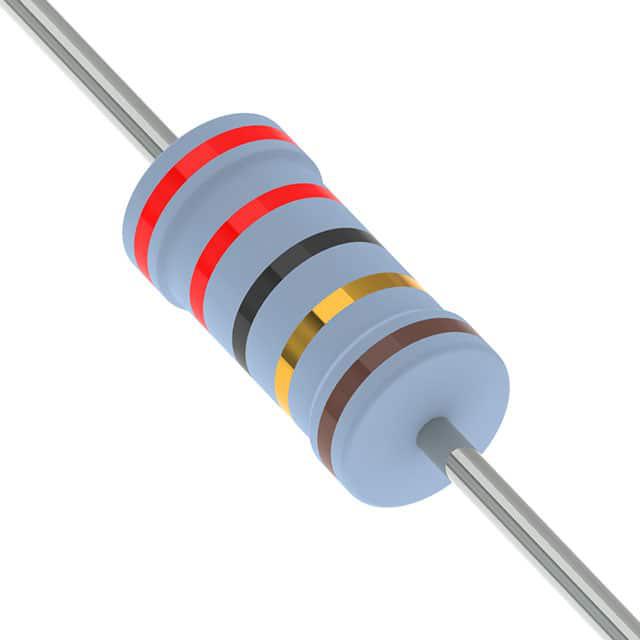

YAGEO/台湾国巨 通孔电阻 MFR-12FTF52-22R

MFR-12FTF52-22R概述

    # 金属薄膜电阻MFR系列技术手册

    产品简介


    金属薄膜电阻(MFR系列)是一类广泛应用于各种电子设备中的高精度电阻器。它们采用真空溅射系统将多种金属合金和保护材料多层沉积到经过精心处理的高级陶瓷基板上。通过切割螺旋沟槽并焊接锡连接引线,这些电阻器能够提供卓越的稳定性和可靠性。最后,电阻器被涂上一层蓝色的涂层以提供额外的保护。这种设计使得MFR系列电阻器在恶劣环境下依然能保持稳定的性能。
    主要应用领域
    - 消费电子产品
    - 工业控制
    - 通信设备
    - 医疗器械
    - 测试测量设备

    技术参数


    电气特性
    - 功率等级:1/6W、1/4W、1/2W、1W、2W、3W
    - 电阻容差:±0.5%、±1%、±2%、±5%
    - 温度系数:±50ppm/°C、±100ppm/°C
    - 额定连续工作电压(RCWV):由功率等级乘以电阻值或最大工作电压(见表)
    物理特性
    | 尺寸(单位:毫米) | 标准 | 小型 |
    |
    | 直径(D) | 3.4±0.3 | 6.3±0.5 |
    | 长度(L) | 28±2.0 | 28±2.0 |
    | 高度(H) | 1.9±0.2 | 2.4±0.2 |
    工作环境
    - 操作温度范围:-55°C 至 +155°C
    - 衍射负载曲线:根据环境温度调整功率等级,具体请参见表格

    产品特点和优势


    1. 高精度:电阻容差低至±0.5%,确保精确的电路控制。
    2. 高稳定性:温度系数为±50ppm/°C 或 ±100ppm/°C,保证在宽温范围内性能稳定。
    3. 长寿命:经过多项环境耐受性测试,如温度循环测试、湿热稳定测试等,确保长期可靠运行。
    4. 高功率等级:提供多种功率等级选择,适应不同应用场景需求。
    5. 优异的机械强度:通过各种机械强度测试,如焊锡能力测试、引脚机械强度测试等,确保在恶劣环境下不易损坏。

    应用案例和使用建议


    应用案例
    - 在消费电子产品中作为信号调节组件,确保信号传输的准确性和稳定性。
    - 在医疗设备中作为电流限制器,保障设备的安全性和可靠性。
    - 在通信设备中作为分压器,帮助调节信号强度和频率。
    使用建议
    - 确保在规定的环境温度下使用,对于超过70°C的环境温度需进行相应的功率降额操作。
    - 在高温环境下使用时,尽量选择更高功率等级的产品以保证稳定性和寿命。
    - 定期检查电阻器的工作状态,特别是在极端环境中使用时。

    兼容性和支持


    - 兼容性:MFR系列电阻器可以与其他标准电阻器互换使用,适用于多种设备和系统。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括但不限于产品选型指导、故障诊断、应用技术支持等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器在高温下性能下降 | 确保环境温度低于70°C,必要时进行功率降额操作 |
    | 电阻器在低温下不稳定 | 检查是否存在冷凝水或其他影响因素,并采取适当措施 |
    | 电阻器外观出现磨损或腐蚀 | 清洁并重新涂覆防护涂层,必要时更换新的电阻器 |

    总结和推荐


    综合评估
    MFR系列金属薄膜电阻具备高精度、高稳定性、长寿命和优良的机械强度,使其在多个行业中广泛应用。特别适合需要高可靠性和高精度的场合,如工业控制、医疗设备、通信设备等领域。在使用过程中,需注意其在高温环境下的功率降额操作以确保性能稳定。
    推荐
    我们强烈推荐MFR系列金属薄膜电阻器,尤其是在那些对电阻器性能有较高要求的应用场合。通过结合其卓越的电气特性和环境耐受性,MFR系列能够为您提供可靠的电路解决方案。

MFR-12FTF52-22R参数

参数
电阻值 22Ω
精度 ±1%
额定功率 167mW
温度系数 ±100ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MFR-12FTF52-22R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR-12FTF52-22R MFR-12FTF52-22R数据手册

MFR-12FTF52-22R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0426 ¥ 0.3595
100+ $ 0.0196 ¥ 0.1652
1000+ $ 0.0127 ¥ 0.1069
5000+ $ 0.0099 ¥ 0.0837
25000+ $ 0.0076 ¥ 0.0639
库存: 13343
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
