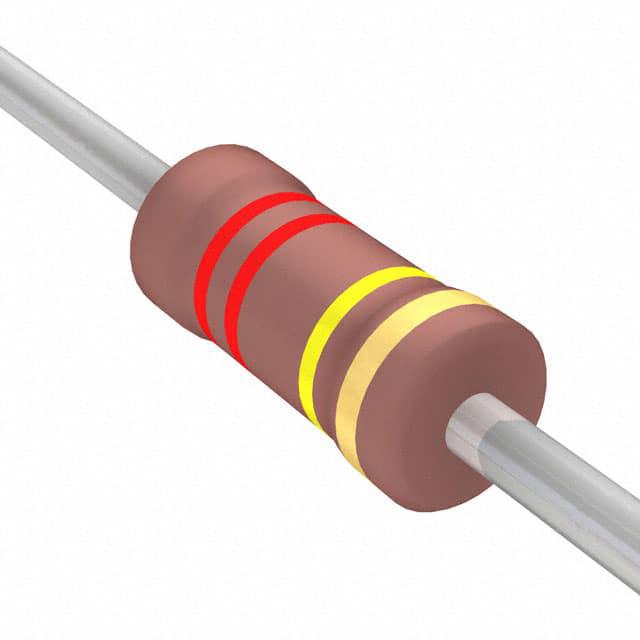

FMP100JR-52-220K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 220KΩ ±5% 1W 通孔安装 6.3mm(长度)
供应商型号: 220KWTR-ND
供应商: Digi-Key
标准整包数: 5000
YAGEO/台湾国巨 通孔电阻 FMP100JR-52-220K

FMP100JR-52-220K概述

    金属薄膜高功率电阻FMP系列技术手册解析

    1. 产品简介


    产品类型:金属薄膜高功率电阻(FMP系列)
    主要功能:本系列电阻采用真空磁控溅射系统将多层混合金属合金和保护材料沉积到高精度陶瓷基底上。通过螺旋沟槽切割后,焊接锡连接引线至端帽,最后涂覆粉红色漆膜。
    应用领域:广泛应用于电源设备、工业控制、通信设备等领域,尤其是在需要高功率、高稳定性的场合。

    2. 技术参数


    | 项目 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 外形尺寸 Ø x H (mm) | 3.4±0.3 x 28 | 6.3±0.5 x 28 | 9.0±0.5 x 26 | 11.5±1.0 x 35 | 15.5±1.0 x 33 |
    | 端面直径 ØD (mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 额定功率 (W) | 0.5 | 1.0 | 2.0 | 3.0 | 3.0 |
    | 最大工作电压 (V) | 200 | 350 | 500 | 750 | 750 |
    | 最大过载电压 (V) | 400 | 600 | 700 | 1,000 | 1,000 |
    | 绝缘耐压 (V) | 300 | 500 | 500 | 500 | 500 |
    | 温度系数 (ppm/°C) | ±100 | ±100 | ±100 | ±100 | ±100 |
    | 电阻范围 (Ω) | 1 - 4.7M | 1 - 4.7M | 1 - 4.7M | 1 - 4.7M | 1 - 4.7M |
    | 工作温度范围 (°C) | -55 to 155 | -55 to 155 | -55 to 155 | -55 to 155 | -55 to 155 |
    | 体积电阻率 (MΩ) | >1,000 | >1,000 | >1,000 | >1,000 | >1,000 |

    3. 产品特点和优势


    - 高稳定性:金属薄膜设计和特殊涂层确保电阻在高温和高负荷条件下保持稳定。
    - 高功率承载能力:额定功率覆盖1/2W至3W,适用于多种高功率应用。
    - 良好绝缘性能:满足UL-94V-0阻燃标准和UL-1412过载测试标准,保证可靠性和安全性。
    - 广泛的电阻范围:提供从1Ω到4.7MΩ的宽广电阻范围,满足不同需求。

    4. 应用案例和使用建议


    应用案例:这些电阻广泛用于电源模块、工业控制系统、通信设备等场景,特别是在要求高功率输出和高可靠性应用中。
    使用建议:
    - 在高温度环境下,必须根据温度降额曲线调整负载功率。
    - 使用时要确保散热良好,避免因过热导致损坏。
    - 安装时需注意防止机械应力对引脚造成损害。

    5. 兼容性和支持


    - 兼容性:FMP系列电阻可与大多数标准电路板兼容。
    - 支持:制造商提供全面的技术文档、安装指南和支持服务,确保用户能够顺利应用。

    6. 常见问题与解决方案


    - 问题1:在高温环境下电阻无法正常工作。
    - 解决方案:参照温度降额曲线,降低负载功率以适应环境温度。

    - 问题2:安装过程中出现电阻断裂。
    - 解决方案:正确安装,避免机械应力损伤。
    - 问题3:长期使用后电阻性能下降。
    - 解决方案:定期检查和更换,确保系统稳定运行。

    7. 总结和推荐


    总结:FMP系列金属薄膜高功率电阻凭借其卓越的温度稳定性、高功率承载能力和良好的绝缘性能,在高可靠性应用中表现出色。
    推荐:强烈推荐使用FMP系列电阻,特别是在需要高稳定性和高功率的应用环境中。

FMP100JR-52-220K参数

参数
电阻值 220KΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP100JR-52-220K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JR-52-220K FMP100JR-52-220K数据手册

FMP100JR-52-220K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0309 ¥ 0.2585
10000+ $ 0.0283 ¥ 0.2371
15000+ $ 0.027 ¥ 0.2261
25000+ $ 0.0255 ¥ 0.2137
35000+ $ 0.0246 ¥ 0.2063
50000+ $ 0.0238 ¥ 0.199
125000+ $ 0.0219 ¥ 0.183
250000+ $ 0.0207 ¥ 0.1729
500000+ $ 0.0203 ¥ 0.1695
库存: 10000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 1292.5
直接购买
加入购物车
