PE0201FRF070R15L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 150mΩ ±1% 50mW ±100ppm/℃ 0201 贴片安装 600μm*310μm*310μm
供应商型号: ZT-PE0201FRF070R15L
供应商: 海外现货
标准整包数: 1

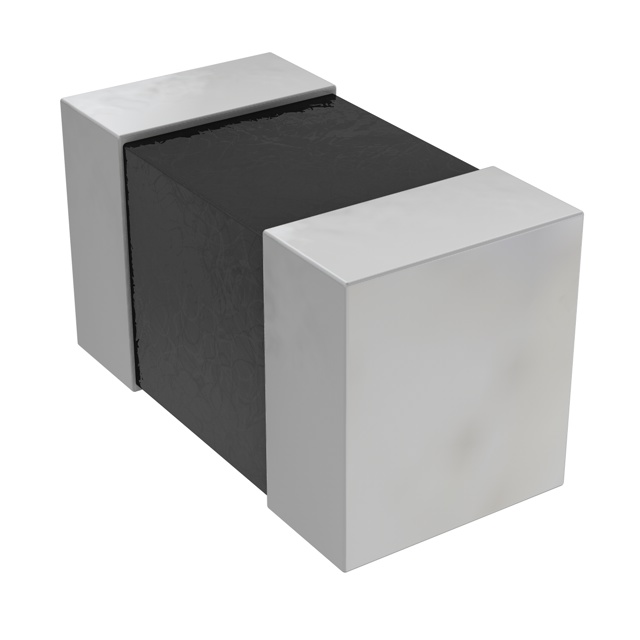

YAGEO/台湾国巨 贴片电阻 PE0201FRF070R15L

PE0201FRF070R15L概述


    产品简介


    PEL系列是雅格电子有限公司推出的一种低TCR(温度系数)电流传感器,适用于汽车电子、消费电子产品、计算机、电信及数据通信等领域。这款产品通过采用金属薄膜陶瓷基板制成,具有优异的电气特性和环境友好特性,特别适用于需要高精度和高可靠性的电流测量场景。

    技术参数


    - 尺寸规格:提供多种封装尺寸,包括0201、0402、0603、0805、1206、2010、2512。
    - 容差范围:5%、1%、0.5%、0.1%。
    - 包装类型:纸带包装(R)和凸版包装(K)。
    - 电阻值范围:5mΩ至910mΩ。
    - 电阻温度系数:± 350 ppm/°C 至 ± 50 ppm/°C。
    - 功率等级:根据不同的封装尺寸,额定功率范围为1/20W至2W。
    - 工作温度范围:PE0201至PE0402为-55°C至+125°C;PE0603至PE2512为-55°C至+170°C。
    - 额定电压:公式 \( V = \sqrt{PxR} \),其中 \( V \) 是连续工作电压,\( P \) 是额定功率,\( R \) 是电阻值。

    产品特点和优势


    - 符合标准:通过AEC-Q200认证,符合RoHS规范,无卤素环氧树脂。
    - 环保特性:减少环境危害废物,不使用禁用材料。
    - 高可靠性:金属薄膜和陶瓷基板提高了组件和设备的可靠性。
    - 低电阻:适合用于电流感应,具有良好的精度和稳定性。
    - 高精度:提供多种容差选项,确保在不同应用场景下的高精度要求。

    应用案例和使用建议


    PEL系列产品广泛应用于汽车电子、消费电子和工业电源等领域。例如,在汽车充电器电路中,PEL系列可用于精确检测电池充电状态;在电信和数据中心中,可作为高效电流监测工具。
    使用建议:
    1. 根据应用需求选择合适的封装尺寸和容差。
    2. 确保在设计过程中考虑到高温和低温的工作环境。
    3. 在安装时确保正确放置和焊接,避免因机械应力导致损坏。

    兼容性和支持


    PEL系列产品可与其他标准电子元件兼容。雅格电子提供全面的技术支持和售后服务,包括在线文档、技术支持热线和培训课程。用户可以通过销售办公室、分销商和区域代表进行咨询和购买。

    常见问题与解决方案


    问题1:如何正确识别和订购PEL系列产品?
    解决方案:可以参考“全球零件编号”部分,了解各部分的含义和代码规则。确保在订购前联系当地的销售办公室、分销商或代表。
    问题2:如何确保产品在高温环境下工作的可靠性?
    解决方案:遵循“高温暴露/耐久性测试”部分的测试方法和程序。确保在产品设计阶段充分考虑高温环境下的可靠性。
    问题3:如何确保焊接过程的质量?
    解决方案:参照“焊锡性测试”部分的测试方法和程序。确保焊接过程中的操作规范,使用合格的焊料和焊接设备。

    总结和推荐


    PEL系列电流传感器凭借其广泛的适用范围、优良的电气特性和环保特性,成为众多应用领域的理想选择。其高精度、可靠的性能和环保特性使其在市场上具有强大的竞争力。因此,我们强烈推荐此产品给需要高精度电流测量的应用场合。
    总之,PEL系列电流传感器是一款兼具高性能和环保特性的优质产品,能够满足现代电子设备的需求。

PE0201FRF070R15L参数

参数
电阻值 150mΩ
精度 ±1%
额定功率 50mW
温度系数 ±100ppm/℃
长*宽*高 600μm*310μm*310μm
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PE0201FRF070R15L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PE0201FRF070R15L PE0201FRF070R15L数据手册

PE0201FRF070R15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
