首页  >  产品百科  >  KNP1WSJR-52-8R2

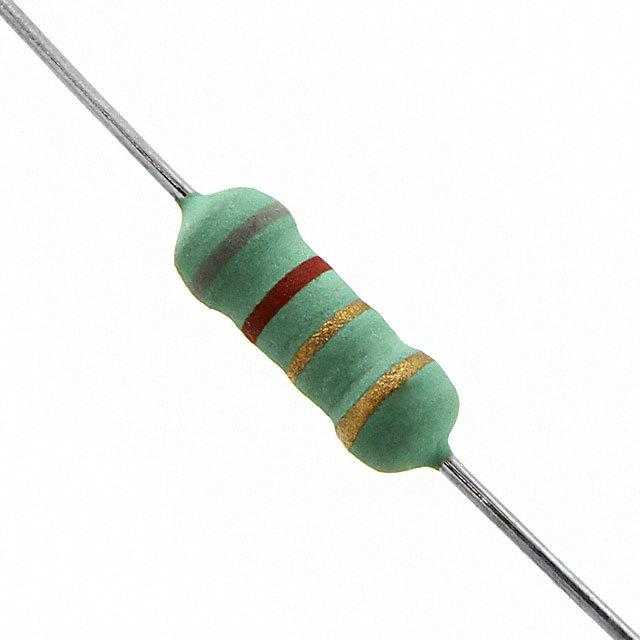

KNP1WSJR-52-8R2

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 8.2Ω ±5% 1W 通孔安装 9mm(长度)
供应商型号: ZT-KNP1WSJR-52-8R2
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP1WSJR-52-8R2

KNP1WSJR-52-8R2概述


    产品简介


    通过孔电阻器(Thru-Hole Resistor) 是一种常见的电子元件,主要用于电路中进行电流限制、分压、负载、匹配阻抗等多种功能。该类产品广泛应用于家电、通讯设备、汽车电子、工业控制等多个领域。

    技术参数


    以下是该产品的主要技术参数:
    - 尺寸规格:
    - KNP-25: 直径(DH) 6.3±0.5 mm, 长度(L) 2.5±0.3 mm, 高度(H) 28±2.0 mm, 端子直径(øD) 0.55±0.05 mm
    - KNP-50: 直径(DH) 9.0±0.5 mm, 长度(L) 3.5±0.3 mm, 高度(H) 26±2.0 mm, 端子直径(øD) 0.55±0.05 mm
    - KNP100: 直径(DH) 11.5±1.0 mm, 长度(L) 4.6±0.5 mm, 高度(H) 35±2.0 mm, 端子直径(øD) 0.8±0.05 mm
    - KNP200: 直径(DH) 15.5±1.0 mm, 长度(L) 5.2±0.5 mm, 高度(H) 33±2.0 mm, 端子直径(øD) 0.8±0.05 mm
    - KNP300: 直径(DH) 17.5±1.0 mm, 长度(L) 6.2±0.5 mm, 高度(H) 32±2.0 mm, 端子直径(øD) 0.8±0.05 mm
    - KNP400/KNP500/KNP600: 直径(DH) 24.5±1.0 mm, 长度(L) 8.2±0.5 mm, 高度(H) 38±2.0 mm, 端子直径(øD) 0.8±0.05 mm
    - 功率等级:1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值范围:
    - ±1%:0.1Ω 至 150Ω (KNP-25)
    - ±5%:0.1Ω 至 200Ω (KNP-25)
    - 温度系数:±300 ppm/°C
    - 最高工作电压:根据功率等级而异
    - 工作环境温度:-40°C 到 +200°C

    产品特点和优势


    - 耐高温:工作温度范围广,可适应极端环境。
    - 高可靠性:通过多重性能测试,如短时过载、绝缘电压测试、耐热循环等。
    - 耐腐蚀性:采用绿色阻燃漆涂层,耐化学溶剂侵蚀。
    - 高强度连接端子:抗冲击能力强大,能够承受机械应力。

    应用案例和使用建议


    - 家用电器:适用于电热水器、微波炉等家电的加热控制回路。
    - 通信设备:用于信号调节和滤波电路。
    - 汽车电子:用于汽车发动机控制系统和安全气囊电路。

    使用建议:在高温环境下使用时,需要根据实际环境温度对功率进行降额使用,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:广泛兼容各种标准电路板及接线端子。
    - 技术支持:提供详尽的技术文档和在线支持服务,涵盖安装、调试和故障排除指南。

    常见问题与解决方案


    - 问题1:阻值漂移较大
    - 解决方案:检查工作环境温度是否超出规定范围,并调整工作温度下的功率等级。
    - 问题2:耐压不足
    - 解决方案:确认使用前已按照规定的最大工作电压进行选择,并参考手册中的额定连续工作电压曲线。

    总结和推荐


    通过孔电阻器凭借其广泛的阻值范围、优良的耐温性能和强大的机械强度,成为多种应用场景的理想选择。对于那些需要高可靠性和强环境适应性的场合,强烈推荐使用该系列产品。

KNP1WSJR-52-8R2参数

参数
电阻值 8.2Ω
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售

KNP1WSJR-52-8R2数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP1WSJR-52-8R2 KNP1WSJR-52-8R2数据手册

KNP1WSJR-52-8R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
