HHV-50FR-52-3M01

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.01MΩ ±1% 500mW ±200ppm/℃ 插件 通孔安装 9mm(长度)
供应商型号: ZT-HHV-50FR-52-3M01
供应商: 海外现货
标准整包数: 1

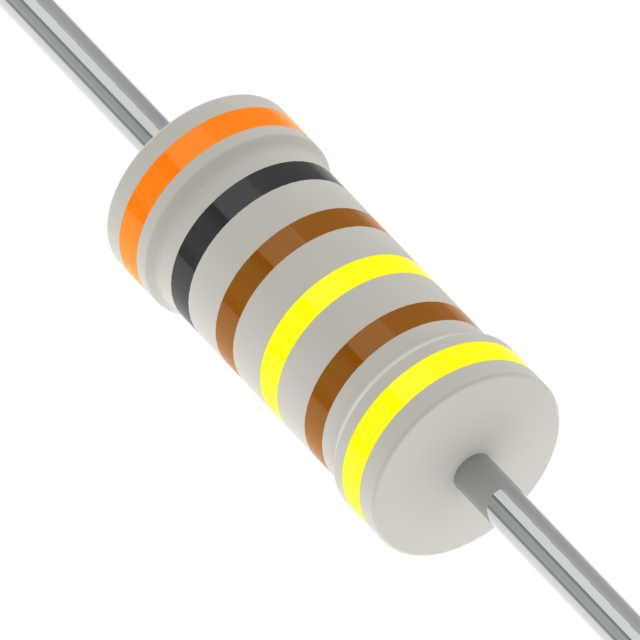

YAGEO/台湾国巨 通孔电阻 HHV-50FR-52-3M01

HHV-50FR-52-3M01概述

    高压高阻值金属釉膜电阻(HHV系列)技术手册解析

    产品简介


    高压高阻值金属釉膜电阻(HHV系列)是一种专门设计用于高电压和高阻值应用场景的电阻器。该系列产品采用金属釉薄膜材料制成,具有优异的耐热性和稳定性。其焊接连接引线为镀锡电解铜材质,并通过焊接固定于端帽上。HHV系列电阻器表面涂覆了一层粉红色的清漆,以增强其耐用性和防潮性能。
    HHV系列广泛应用于工业控制、电源设备、测试仪器及航空航天等领域,特别适合需要高稳定性和可靠性要求的应用场合。

    技术参数


    HHV系列电阻器的关键技术参数如下:
    | 参数 | 规格 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值精度 | ±1%, ±5% |
    | 温度系数 | ±200 ppm/°C |
    | 最大连续工作电压 (DC) | 1,600V (HHV-25), 3,500V (HHV50S), 5,000V (HHV-50), 7,000V (HHV1SS) |
    | 最大过载电压 (DC) | 3,000V (HHV-25), 7,000V (HHV50S), 10,000V (HHV-50), 14,000V (HHV1SS) |
    | 耐电压绝缘 | 300V (HHV-25), 500V (HHV50S), 700V (HHV-50), 1,000V (HHV1SS) |
    | 阻值范围 | 100KΩ - 68MΩ (E24 & E96系列) |
    | 工作温度范围 | -55°C 至 +155°C |
    | 降额曲线 | 可根据环境温度调整功率等级 |

    产品特点和优势


    1. 高可靠性和稳定性:HHV系列电阻器采用了金属釉薄膜技术,能够承受高电压和高电流冲击,保证在极端环境下仍然保持稳定的阻值。
    2. 宽泛的工作温度范围:-55°C至+155°C的宽泛工作温度范围使得其适用于各种严苛的工业环境。
    3. 优异的耐久性:HHV系列电阻器的表面涂覆有一层防潮、防腐蚀的涂层,能有效提高其使用寿命。
    4. 优良的电气特性:其额定负载和过载电压等指标均优于行业标准,确保长期可靠运行。

    应用案例和使用建议


    HHV系列电阻器广泛应用于电力变换、电源逆变器、医疗设备和军事通信系统中。例如,在高功率逆变器中,HHV系列电阻器能够提供高可靠的电流检测和保护功能。为了确保最佳性能,在安装时需注意以下几点:
    1. 环境温度管理:如果工作环境温度超过70°C,需根据降额曲线调整功率等级,以避免过热损坏。
    2. 正确接线:确保焊点牢固,避免因焊接不良导致的故障。
    3. 散热措施:在高功率应用场景中,应采取适当的散热措施以防止过热。

    兼容性和支持


    HHV系列电阻器可与其他标准电气组件无缝集成。制造商提供了详尽的技术文档和支持服务,包括使用手册、技术咨询和维修服务等。此外,客户还可以根据需求定制特殊阻值和规格的产品。

    常见问题与解决方案


    1. 过热问题:确保合理选择功率等级并采取有效的散热措施。
    2. 安装不当:严格按照说明书进行焊接操作,确保焊点牢固无虚焊。
    3. 过载问题:避免超过最大允许的过载电压。

    总结和推荐


    综上所述,HHV系列高压高阻值金属釉膜电阻以其卓越的性能和广泛的适用性,在多个领域展现出显著的优势。对于需要高稳定性和高可靠性的应用场景,HHV系列电阻器是理想的选择。强烈推荐在需要高阻抗、高电压的环境中使用HHV系列电阻器,特别是在电力变换、电源设备和医疗设备等领域。

HHV-50FR-52-3M01参数

参数
电阻值 3.01MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HHV-50FR-52-3M01数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-50FR-52-3M01 HHV-50FR-52-3M01数据手册

HHV-50FR-52-3M01封装设计

查看详情并下载
Symbol
Footprint
3D Model
