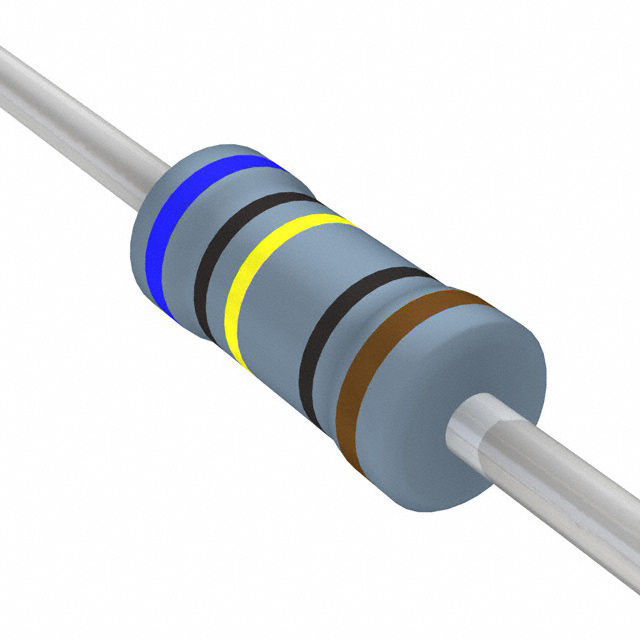

MFR100FTF52-604R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 604Ω ±1% 1W ±100ppm/℃ 通孔安装 11.5mm(长度)
供应商型号: ZT-MFR100FTF52-604R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 MFR100FTF52-604R

MFR100FTF52-604R概述

    通过孔电阻器(MFR系列)技术手册

    产品简介


    通过孔电阻器(MFR系列)是采用真空溅射系统制造的金属膜电阻器。这种电阻器利用多层混合金属合金和保护材料沉积在精心处理的高纯度陶瓷基板上,然后在电阻层切割螺旋槽,并焊接电解铜连接引脚。最后,电阻器被涂上一层蓝色色漆。这些电阻器具有广泛的用途,适用于各种电子电路中,特别是需要高精度和稳定性要求的应用场景。

    技术参数


    以下是MFR系列电阻器的主要技术参数:
    - 功率额定值:1/6W, 1/4W, 1/2W, 1W, 2W, 3W
    - 电阻容差:±0.5%, ±1%, ±2%, ±5%
    - 温度系数:±50ppm/°C, ±100ppm/°C
    - 最大工作电压:200V(MFR-12)、250V(MFR25S)、300V(MFR-25)、350V(MFR50S)、400V(MFR-50)、500V(MFR1WS)、根据需求可定制特殊值
    - 工作温度范围:-55°C至+155°C
    - 绝缘电压测试:300V(MFR-12)、400V(MFR25S)、500V(MFR-25)、700V(MFR50S)、1000V(MFR-50)
    - 引脚直径:3.4±0.3mm(MFR-12)、6.3±0.5mm(MFR-25)、9.0±0.5mm(MFR-50)、11.5±1.0mm(MFR100)、15.5±1.0mm(MFR200)

    产品特点和优势


    - 高精度:±0.5%的高容差使电阻器能够在高精度应用中保持稳定。
    - 宽温范围:可在极端温度环境下(-55°C至+155°C)工作,适合恶劣环境应用。
    - 高可靠性:耐湿热、耐温度循环和耐焊接热,符合IEC 60115-1标准。

    应用案例和使用建议


    - 应用场景:广泛应用于通信设备、工业自动化、医疗器械等领域。
    - 使用建议:当电阻器在高于70°C的环境中工作时,需按表中曲线降额使用以确保安全可靠。另外,在高振动环境下,建议使用固定夹具以避免引脚松动。

    兼容性和支持


    - 兼容性:MFR系列电阻器具有多种外形尺寸和电气特性,可以与其他常见的通孔电阻器轻松替换,无需修改电路设计。
    - 支持和维护:制造商提供全面的技术支持和售后服务,包括应用咨询和技术培训。

    常见问题与解决方案


    1. 问题:工作温度过高导致电阻器性能下降。
    - 解决办法:参照手册中的温度降额曲线,确保在高温环境下正确使用。
    2. 问题:电路中出现过载现象。
    - 解决办法:检查并确认实际工作电压不超过最大过载电压,如需更高电压应选择更大功率的型号。
    3. 问题:标记文字模糊不清。
    - 解决办法:确认是否为溶剂侵蚀导致,必要时可进行重新标记。

    总结和推荐


    MFR系列通过孔电阻器以其高精度、宽温范围和高可靠性在众多应用中表现出色。其广泛的兼容性和良好的支持体系使其成为市场上极具竞争力的产品。对于需要高性能电阻器的应用场合,强烈推荐使用MFR系列电阻器。

MFR100FTF52-604R参数

参数
电阻值 604Ω
精度 ±1%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 11.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

MFR100FTF52-604R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR100FTF52-604R MFR100FTF52-604R数据手册

MFR100FTF52-604R封装设计

查看详情并下载
Symbol
Footprint
3D Model
