首页  >  产品百科  >  AA0603FR-0780K6L

AA0603FR-0780K6L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 80.6KΩ ±1% 100mW ±150ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: REB-WSR2742
供应商: 海外现货
标准整包数: 5000

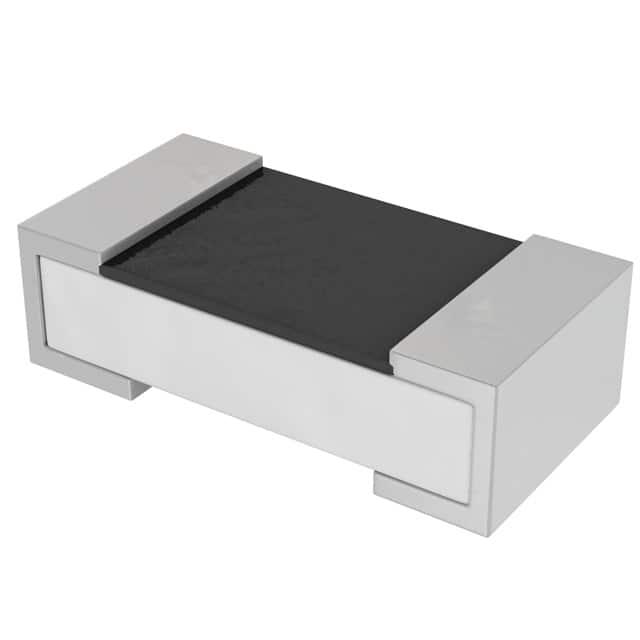

YAGEO/台湾国巨 贴片电阻 AA0603FR-0780K6L

AA0603FR-0780K6L概述

    抗硫化芯片电阻:AA系列

    1. 产品简介


    抗硫化芯片电阻(AA系列)是专为汽车级应用设计的高性能表面贴装电阻。这类电阻采用了厚膜工艺制造,具有出色的抗硫化性能。它们适用于各种汽车电子产品,包括发动机控制单元、车身控制系统和安全设备等。

    2. 技术参数


    - 精度等级: ±5%,±1%,±0.5%
    - 尺寸: 0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 工作温度范围: -55°C至+155°C
    - 最大工作电压: AA0201至AA2512的额定功率对应的最大工作电压分别为25V至500V不等
    - 最大过载电压: 50V至500V
    - 绝缘耐压强度: 50V至500V
    - 电阻温度系数: AA0201型号:1Ω≤R≤10Ω时为±200ppm/°C,10Ω- 额定电流: AA0201至AA0402的额定电流为0.5A至1A,最大电流为1.0A至2A;AA0603至AA2512的额定电流为1A至6A,最大电流为2A至10A

    3. 产品特点和优势


    - 优越的抗硫化性能: 可在含有硫的环境中长期稳定运行
    - 符合行业标准: AEC-Q200认证,确保产品质量
    - 低湿敏度: 湿度敏感级别MSL1,保证良好的湿度稳定性
    - 环保材料: 采用无卤素环氧树脂,符合RoHS标准
    - 高可靠性: 高组件和设备可靠性
    - 光学检测: 全自动光学检测,确保所有电阻均经过100%检验

    4. 应用案例和使用建议


    - 应用案例: 适用于汽车电子系统的多个方面,如发动机控制单元、车身控制系统及安全设备。
    - 使用建议: 在高温和高压环境下使用时,需注意避免超出其额定工作范围。建议在高湿度环境中进行适当的防护措施,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性: 与多种工业标准的电路板和元器件兼容。
    - 支持: 提供全面的技术支持,包括安装指导、故障排查和售后维修服务。此外,还可以根据客户要求定制特定尺寸或特性的电阻。

    6. 常见问题与解决方案


    - 问题1: 抵抗力变化超过预期值。
    - 解决方案: 确认使用环境温度是否超出规定范围,必要时进行散热处理。
    - 问题2: 安装后电阻值不准确。
    - 解决方案: 检查焊接质量,确保焊接过程中的温度和时间控制得当。
    - 问题3: 在高温环境中出现异常。
    - 解决方案: 采取额外的冷却措施,如使用散热片或改进通风系统。

    7. 总结和推荐


    这款抗硫化芯片电阻(AA系列)不仅具有卓越的抗硫化性能和广泛的工作温度范围,还通过了严格的行业认证,确保了其在汽车电子领域的可靠性和耐用性。它适合各种高温、高压和高湿度环境下的应用,是汽车电子和其他高要求应用的理想选择。总体来说,强烈推荐使用该产品。

AA0603FR-0780K6L参数

参数
电阻值 80.6KΩ
精度 ±1%
额定功率 100mW
温度系数 ±150ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

AA0603FR-0780K6L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 AA0603FR-0780K6L AA0603FR-0780K6L数据手册

AA0603FR-0780K6L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0067 ¥ 0.0585
10000+ $ 0.0065 ¥ 0.057
20000+ $ 0.0064 ¥ 0.056
25000+ $ 0.0063 ¥ 0.055
50000+ $ 0.006 ¥ 0.053
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 292.5
直接购买
加入购物车
