KNP100JR-73-0R39

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 390mΩ ±5% 1W 导线安装 11.5mm(长度)
供应商型号: 0.39ACTR-ND
供应商: Digi-Key
标准整包数: 2000

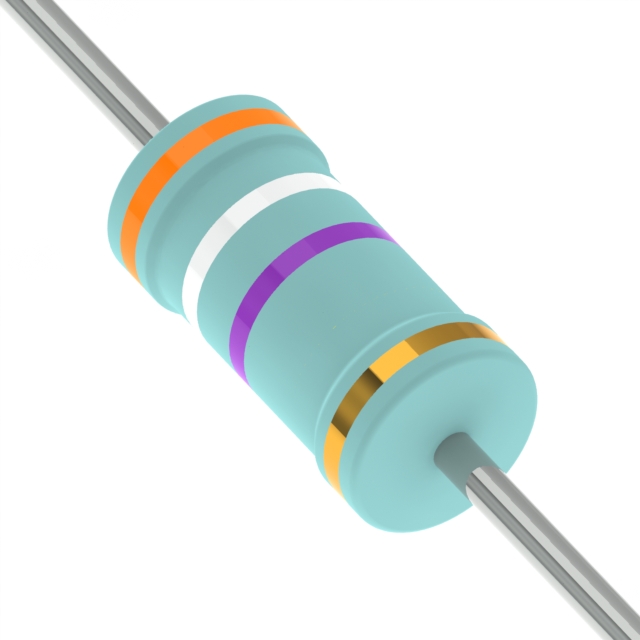

YAGEO/台湾国巨 通孔电阻 KNP100JR-73-0R39

KNP100JR-73-0R39概述

    通过孔电阻器(Through-Hole Resistor)技术手册

    产品简介


    通过孔电阻器是一种广泛应用于各种电子电路中的基本组件。本手册介绍的是正常和微型尺寸的穿线式电阻器(Normal and Miniature Style [KNP Series]),主要由耐热陶瓷杆上的电阻丝单层绕制而成。这种结构简单但坚固耐用的电阻器具有优异的电气特性和可靠的工作性能,在工业自动化、通信设备、电源管理系统、家电设备等众多领域都有广泛应用。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 依据型号不同,直径D(mm):6.3至24.5,长度L(mm):2.5至8.2 |
    | 功率额定值 | 1/4W 至 7W |
    | 电阻范围(±1%) | 0.1Ω 至 6.2KΩ |
    | 电阻范围(±5%) | 0.1Ω 至 6.8KΩ |
    | 工作温度范围 | -40°C 至 +200°C |
    | 温度系数 | ±300ppm/°C |
    | 最大工作电压PxR | 250V 至 400V |
    | 电气测试 | 符合IEC 60115-1标准 |

    产品特点和优势


    1. 高可靠性:通过采用绿色火焰阻燃涂层,使得这些电阻器符合UL-94V-0和UL-1412过载测试标准,确保长时间稳定运行。
    2. 高温适应性:能够承受从低温到高温的极端条件,适用于各种恶劣环境。
    3. 高精度电阻值:提供±1%和±5%两种精度等级,适用于需要精确控制电阻值的应用场合。
    4. 功率选择广泛:从1/4W到7W不等,能满足不同功率需求的设计需求。

    应用案例和使用建议


    KNP系列电阻器可以用于各种电子设备中,例如电机驱动电路、电源转换器、加热元件的温度控制等。特别适合于需要稳定电阻值且对温度变化敏感的应用场景。在设计时应注意,当环境温度高于40°C时,电阻的功率额定值需要按比例降低,以防止过热损坏。合理选用型号和配置合适的散热措施是延长产品寿命的关键。

    兼容性和支持


    - 兼容性:这类电阻器与大多数电子板设计兼容,易于焊接和安装。
    - 技术支持:制造商提供详尽的技术文档和应用指南,还提供了针对特定需求的特殊值定制服务。

    常见问题与解决方案


    1. 问题:在高温环境下电阻值不稳定。
    - 解决办法:检查周围环境温度是否超过产品最高工作温度(200°C),考虑采取散热措施。
    2. 问题:使用过程中发现电流过载。
    - 解决办法:确认是否超过了最大允许工作电压,必要时增加外部保护装置如保险丝。

    总结和推荐


    综上所述,KNP系列通过孔电阻器凭借其出色的电气性能、广泛的适用性和良好的环境适应能力,在各类电子应用中表现出色。如果您正在寻找可靠且灵活的电阻解决方案,强烈推荐考虑这些产品。无论是在工业控制还是消费电子领域,它们都能提供卓越的性能和稳定性。

KNP100JR-73-0R39参数

参数
电阻值 390mΩ
精度 ±5%
额定功率 1W
温度系数 -
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 卷带包装

KNP100JR-73-0R39数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JR-73-0R39 KNP100JR-73-0R39数据手册

KNP100JR-73-0R39封装设计

查看详情并下载
Symbol
Footprint
3D Model
