FMP300JR-73-68K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 68KΩ ±5% 3W 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JR-73-68K
供应商: 海外现货
标准整包数: 1

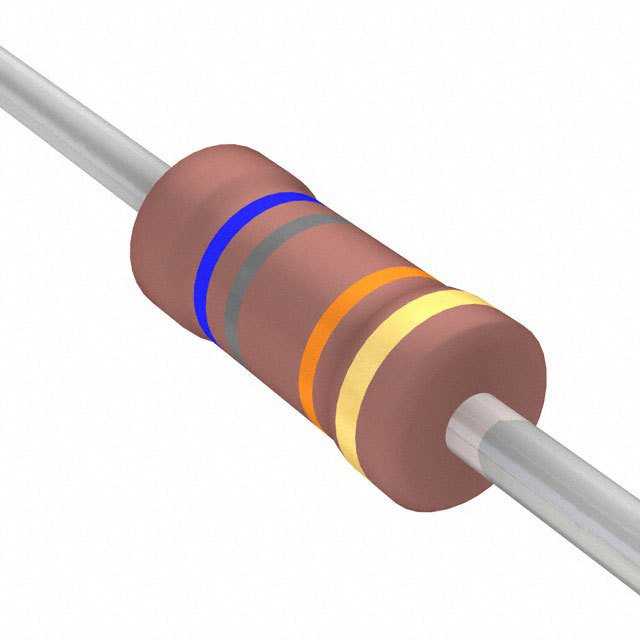

YAGEO/台湾国巨 通孔电阻 FMP300JR-73-68K

FMP300JR-73-68K概述


    产品简介


    通过孔电阻器(Through-hole Resistor)
    本系列金属膜高功率电阻器(FMP Series)采用真空溅射系统制造,将多层混合金属合金和衍生物材料沉积到经过精心处理的优质陶瓷基板上。这种设计不仅提高了电阻器的可靠性和稳定性,还使其具有优秀的过载能力和高温耐受性。FMP系列电阻器广泛应用于电力设备、工业自动化、通信设备以及医疗仪器等领域。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 外形尺寸(mm) | 3.4±0.3 x 1.9±0.2 x 28±2.0 x 0.45±0.05 | 6.3±0.5 x 2.4±0.2 x 28±2.0 x 0.55±0.05 | 9.0±0.5 x 3.9±0.3 x 26±2.0 x 0.55±0.05 | 11.5±1.0 x 4.5±0.5 x 35±2.0 x 0.8±0.05 | 15.5±1.0 x 5.0±0.5 x 33±2.0 x 0.8±0.05 |
    | 额定功率(W) | 1/2 | 1 | 2 | 3 |
    | 最大工作电压(V) | 200 | 350 | 500 | 750 |
    | 最大过载电压(V) | 400 | 600 | 700 | 1,000 |
    | 绝缘电压(V) | 300 | 500 |
    | 电阻范围(Ω) | 1Ω - 4M7Ω |
    | 工作温度范围(°C) | -55°C 至 +155°C |
    | 温度系数(ppm/°C) | ±100 |

    产品特点和优势


    FMP系列金属膜高功率电阻器以其卓越的性能和可靠性著称。它们能够在极端环境下保持稳定的工作状态,特别是在高湿度、高温和振动条件下表现出色。此外,其独特的多层涂层结构提供了出色的防火性能,符合UL-94V-0标准,确保在恶劣条件下的安全运行。这些特点使得FMP系列成为各种高要求应用的理想选择。

    应用案例和使用建议


    FMP系列电阻器适用于多种应用场景,如电力系统中的负载平衡、工业控制设备的信号调节以及医疗设备的保护电路等。在使用过程中,建议定期检查环境温度,确保不超过推荐的额定温度范围。对于长时间工作的设备,建议根据额定连续工作电压曲线进行适当的功率降额操作,以延长使用寿命。

    兼容性和支持


    FMP系列电阻器设计灵活,易于与其他标准电子元件集成。制造商提供全面的技术支持和售后服务,包括产品选型指导、安装培训和技术文档下载等服务。用户可以通过官方网站获取最新的产品信息和支持资源。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下表现不稳定
    - 解决方案:检查并确认环境温度是否超出推荐范围,必要时进行功率降额操作。
    2. 问题:电阻值发生变化
    - 解决方案:重新校准电阻值,确保测量工具准确无误;若持续出现问题,联系技术支持。
    3. 问题:绝缘性能下降
    - 解决方案:清洁或更换可能污染的部件,确保良好的接触和干燥环境。

    总结和推荐


    总体而言,FMP系列金属膜高功率电阻器凭借其强大的性能、可靠的品质和广泛的适用性,在电子元器件市场中占据了一席之地。无论是从技术参数还是实际应用来看,这款产品都值得高度推荐。如果您正在寻找一款能够应对严苛环境挑战的高性能电阻器,FMP系列无疑是您的最佳选择。

FMP300JR-73-68K参数

参数
电阻值 68KΩ
精度 ±5%
额定功率 3W
温度系数 -
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售

FMP300JR-73-68K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JR-73-68K FMP300JR-73-68K数据手册

FMP300JR-73-68K封装设计

查看详情并下载
Symbol
Footprint
3D Model
