首页  >  产品百科  >  MFR-25FBF52-3K48

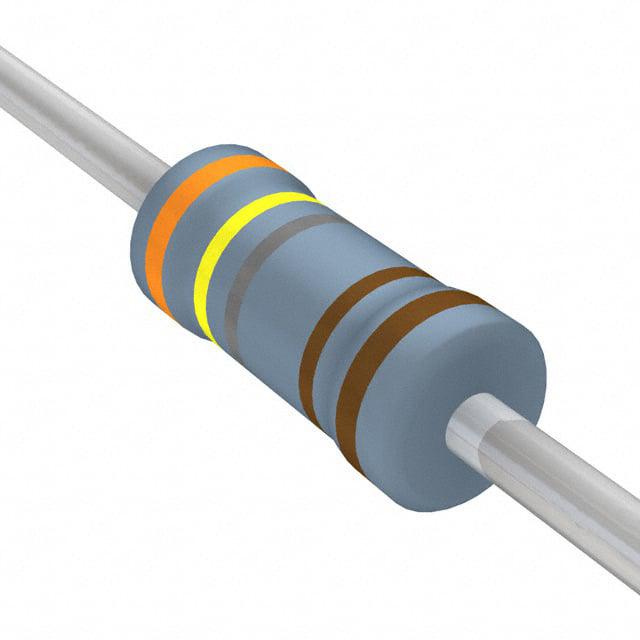

MFR-25FBF52-3K48

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.48KΩ ±1% 250mW ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: 603-MFR-25FBF52-3K48
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 MFR-25FBF52-3K48

MFR-25FBF52-3K48概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了金属薄膜电阻系列(MFR系列),这是一种通过孔式安装的电子元件。MFR系列金属薄膜电阻采用真空溅射系统制造,通过沉积多层混合金属合金及保护材料于精心处理的高品质陶瓷基板上。金属薄膜电阻具有良好的热稳定性、高精度和广泛的阻值范围,适用于各种工业控制、通信设备、电源供应器等领域。

    技术参数


    | 参数 | 型号 |
    | : | : |
    | 功率等级 | MFR-12: 1/6W; MFR25S: 1/4W; MFR-25: 1/2W; MFR50S: 1W; MFR-50: 2W; MFR1WS: 3W |
    | 阻值容差 | ±0.5%, ±1%, ±2%, ±5% |
    | 温度系数 | ±50ppm/°C, ±100ppm/°C |
    | 额定连续工作电压 | MFR-12: 200V; MFR25S: 250V; MFR-25: 300V; MFR50S: 350V; MFR-50: 400V; MFR1WS: 500V |
    | 最大工作电压 | MFR-12: 200V; MFR25S: 250V; MFR-25: 300V; MFR50S: 350V; MFR-50: 400V; MFR1WS: 500V |
    | 最大过载电压 | MFR-12: 400V; MFR25S: 500V; MFR-25: 600V; MFR50S: 700V; MFR-50: 800V; MFR1WS: 1,000V |
    | 绝缘电压测试 | MFR-12: 300V; MFR25S: 400V; MFR-25: 500V; MFR50S: 700V; MFR-50: 1,000V |
    | 阻值范围 | 1Ω - 4M7Ω |
    | 工作温度范围 | -55°C 到 +155°C |
    | 其他特性 | 适用于 E24 和 E96 系列值 |

    产品特点和优势


    MFR系列金属薄膜电阻具有以下显著特点和优势:
    - 高精度:采用真空溅射工艺,确保电阻值的精度和稳定性。
    - 高可靠性:经过严格的电气性能测试,如短时过载测试、绝缘电压测试、温度系数测试等,确保产品的长期稳定运行。
    - 宽泛的工作温度范围:能在极端环境中保持良好的性能表现,适用于多种工业和消费电子产品。
    - 高过载能力:即使在高压条件下也能稳定工作,具备强大的过载承受能力。

    应用案例和使用建议


    MFR系列金属薄膜电阻广泛应用于工业控制、通信设备、电源供应器等领域。具体使用案例可能包括工业自动化控制系统、医疗设备、电信基站等。在实际应用中,用户需要注意以下几点:
    - 选择合适的功率等级:根据实际应用需求选择相应的功率等级,避免过载导致的损坏。
    - 注意温度影响:在高温环境下使用时,需按要求降额使用,以保证产品的稳定性和使用寿命。
    - 合理布局设计:尽量减少引线长度,以减小杂散电感的影响,提高电路的整体性能。

    兼容性和支持


    MFR系列金属薄膜电阻支持与其他电子元器件或设备进行配合使用。制造商提供全面的技术支持服务,包括但不限于产品选型咨询、技术文档下载、样品请求及定制化服务等。此外,厂商还承诺提供一年的质量保证期,期间内出现任何非人为质量问题均可享受免费维修或更换服务。

    常见问题与解决方案


    - 问题一:为什么需要对高于70°C的环境进行降额使用?
    解决方案:在高于70°C的环境中使用时,需要按照手册中的曲线图进行降额操作,否则可能导致电阻过热损坏。
    - 问题二:如何判断电阻是否正常工作?
    解决方案:可以使用万用表测量其实际阻值,并与标称值对比,若偏差在允许范围内则视为正常工作状态。

    总结和推荐


    MFR系列金属薄膜电阻以其优异的性能、可靠的品质以及广泛的适用性,在众多领域中获得了广泛应用。对于追求高性能、高可靠性的应用场景而言,MFR系列无疑是一个理想的选择。我们强烈推荐用户考虑选用这一系列的产品,以满足各种复杂的应用需求。

MFR-25FBF52-3K48参数

参数
电阻值 3.48KΩ
精度 ±1%
额定功率 250mW
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

MFR-25FBF52-3K48数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 MFR-25FBF52-3K48 MFR-25FBF52-3K48数据手册

MFR-25FBF52-3K48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0368 ¥ 0.311
100+ $ 0.015 ¥ 0.1263
2500+ $ 0.0132 ¥ 0.1115
10000+ $ 0.0097 ¥ 0.0821
库存: 7883
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
直接购买
加入购物车
