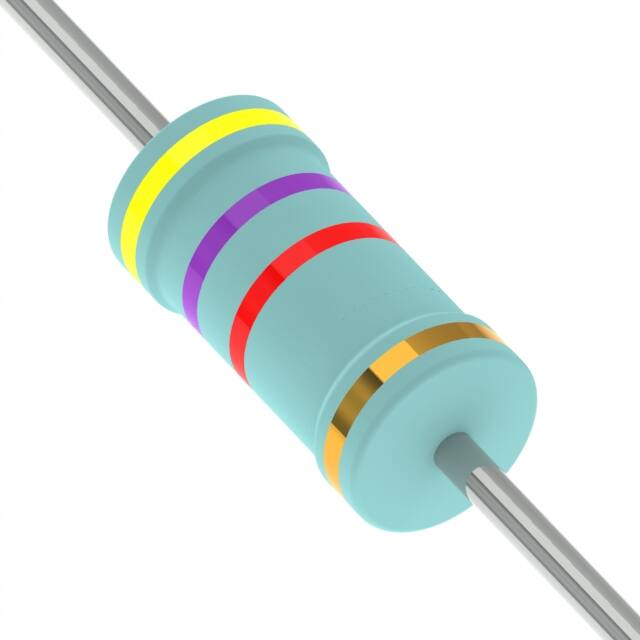

FC0204JT-52-4K7

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 4.7KΩ ±5% 400mW -500ppm/℃~300ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: ZT-FC0204JT-52-4K7
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FC0204JT-52-4K7

FC0204JT-52-4K7概述


    产品简介


    本手册介绍的是FC0系列碳膜专业级和防爆型电阻器。这些电阻器通过在高纯度陶瓷棒上涂层形成均匀的纯碳薄膜而制造而成。螺旋状沟槽切割后,电解铜焊接连接端子,之后再进行多层绿色漆包覆处理。这些电阻器广泛应用于各类电子设备,如电源供应系统、工业控制装置和测量仪器中。

    技术参数


    - 尺寸:FC0204(直径3.4±0.3mm,长度1.9±0.2mm,引脚直径0.45±0.05mm);FC0207(直径6.3±0.5mm,长度2.4±0.2mm,引脚直径0.55±0.05mm)
    - 功率等级:0.4W(FC0204),0.6W(FC0207)
    - 阻值精度:±2% 或 ±5%
    - 温度系数:见表1
    - 阻燃性:符合UL-94V-0
    - 过载测试:符合UL-1412
    - 环境条件:-55°C至+155°C的工作温度范围

    产品特点和优势


    FC0系列碳膜电阻器具有高可靠性,能够承受高温环境下的使用,具有优秀的抗振动和抗冲击能力。这些电阻器还通过了严格的环境性能测试,包括耐湿热稳定性测试、温度循环测试和意外过载测试。因此,它们在恶劣条件下依然能保持稳定的性能,具有广泛的适用性。

    应用案例和使用建议


    这些电阻器在工业控制系统和电源管理装置中有广泛应用。例如,在高压直流转换器中,可以使用高功率等级的FC0207以满足大电流和高电压需求。在设计中,需注意电阻器的温度补偿,尤其是在高功率操作时,温度变化可能会影响阻值。

    兼容性和支持


    FC0系列电阻器适用于标准的电路板安装和引脚焊接工艺。制造商提供了详尽的技术支持,包括设计指南、应用文档和样品供应。如果需要特殊阻值,也可以定制。

    常见问题与解决方案


    - 问题:高温下阻值漂移过大。
    - 解决方案:参考手册中提供的降额曲线进行操作,或者选择更高功率等级的电阻器。
    - 问题:耐湿热性能不佳。
    - 解决方案:确保使用前进行预烘烤处理,以排除可能的湿气影响。
    - 问题:阻值超出预期范围。
    - 解决方案:检查接线和安装过程中是否有接触不良或短路现象,必要时可更换新的电阻器。

    总结和推荐


    FC0系列碳膜电阻器以其卓越的耐高温性能和稳定的工作特性,非常适合在苛刻环境中工作的各种电子设备。鉴于其广泛的应用范围和高可靠性,强烈推荐用于工业控制和电源管理系统中。

FC0204JT-52-4K7参数

参数
电阻值 4.7KΩ
精度 ±5%
额定功率 400mW
温度系数 -500ppm/℃~300ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FC0204JT-52-4K7数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FC0204JT-52-4K7 FC0204JT-52-4K7数据手册

FC0204JT-52-4K7封装设计

查看详情并下载
Symbol
Footprint
3D Model
