FMP100JT-52-56R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 56Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: M-FMP100JT-52-56R
供应商: Future
标准整包数: 5000

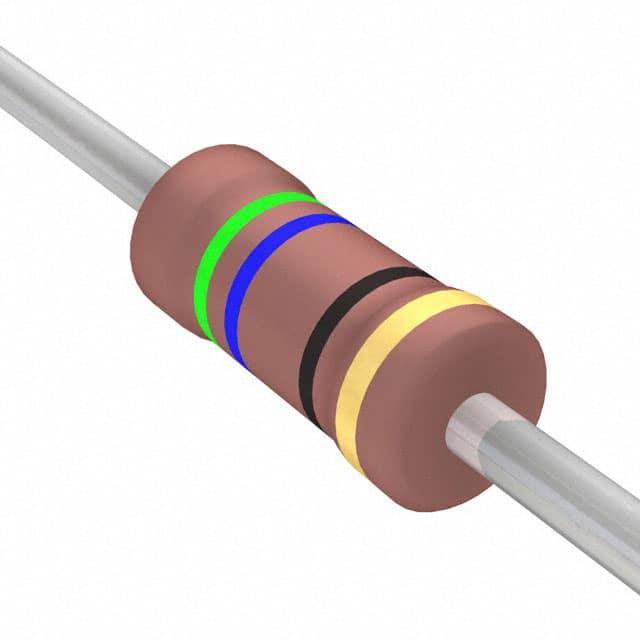

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-56R

FMP100JT-52-56R概述

    高品质金属薄膜高功率电阻技术手册

    1. 产品简介


    金属薄膜高功率电阻(FMP系列)是通过真空溅射系统在精心处理的高品质陶瓷基板上沉积多层混合金属合金和保护材料制成的。这种设计使得FMP系列具有极高的稳定性和可靠性,特别适用于工业控制、电力传输和电信设备等领域。

    2. 技术参数


    | 型号 | 直径(D) ±公差 | 高度(H) ±公差 | 引脚间距(L) ±公差 | 引脚直径(øD) ±公差 | 功率等级 |
    |
    | FMP-50 | 3.4 ± 0.3 mm | 1.9 ± 0.2 mm | 28 ± 2.0 mm | 0.45 ± 0.05 mm | 1/2W |
    | FMP100 | 6.3 ± 0.5 mm | 2.4 ± 0.2 mm | 28 ± 2.0 mm | 0.55 ± 0.05 mm | 1W |
    | FMP200 | 9.0 ± 0.5 mm | 3.9 ± 0.3 mm | 26 ± 2.0 mm | 0.55 ± 0.05 mm | 2W |
    | FMP3WS | 11.5 ± 1.0 mm | 4.5 ± 0.5 mm | 35 ± 2.0 mm | 0.8 ± 0.05 mm | 3W |
    | FMP300 | 15.5 ± 1.0 mm | 5.0 ± 0.5 mm | 33 ± 2.0 mm | 0.8 ± 0.05 mm | 4W |
    | FMP4WV | 17.0 ± 1.0 mm | 7.5 ± 0.5 mm | 32 ± 2.0 mm | 0.8 ± 0.05 mm | 4W |
    电气特性:
    - 最大工作电压: FMP-50: 200V, FMP100: 350V, FMP200: 500V, FMP3WS: 750V
    - 最大过载电压: FMP-50: 400V, FMP100: 600V, FMP200: 700V, FMP3WS: 1000V
    - 绝缘电压测试: FMP-50: 300V, FMP100: 500V
    - 额定连续工作电压(RCWV): 按需定制
    - 温度系数: ±100ppm/°C
    - 阻值范围: 1Ω 至 10MΩ,以及E24和E96系列值
    - 工作温度范围: -55°C 至 +155°C

    3. 产品特点和优势


    - 高温稳定性: 在高达155°C的工作温度下仍能保持出色的性能。
    - 高功率密度: 小巧的体积内集成了大功率,非常适合空间受限的应用。
    - 超薄封装: 超小型化设计,易于安装于紧凑的空间中。
    - 高可靠性: 多层金属薄膜结构确保长期使用中的稳定性。
    - 符合标准: 满足UL-94V-0和UL-1412认证标准,确保安全可靠。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制系统:用于电动机驱动和逆变器电路。
    - 通信设备:适配于路由器、交换机和基站中的电源管理模块。
    - 电力传输:高压直流输电系统中的滤波和稳压装置。
    使用建议:
    - 散热设计: 在较高功率应用中,考虑采用外部散热片以避免过热。
    - 电压选择: 根据具体应用场景选择合适的型号,确保不超过最大工作电压。

    5. 兼容性和支持


    兼容性:
    - FMP系列可与其他标准连接器和接线端子配合使用,适合多种安装需求。
    支持服务:
    - 提供详细的安装指南和技术支持,帮助用户快速集成到现有系统中。
    - 定制化服务:提供特殊值定制选项,满足特定需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载时温度过高 | 确保使用适当的散热措施,并检查是否超过额定功率 |
    | 无法正常工作 | 检查电路连接和电压是否正确 |
    | 阻值不准确 | 使用校准仪器重新测量,必要时进行微调 |

    7. 总结和推荐


    总结:
    - 优点: 高温稳定性、高功率密度、超薄封装、高可靠性、符合标准认证。
    - 推荐: FMP系列金属薄膜高功率电阻因其高性能、稳定性和多功能性,在各种工业和商业应用中表现出色。对于需要高可靠性的应用场景,强烈推荐选用。
    结论:
    - 推荐指数: ★★★★☆
    FMP系列金属薄膜高功率电阻凭借其卓越的技术特性和广泛应用场景,成为众多领域的首选产品。无论是电力传输、工业控制还是通信设备,FMP系列都能为您提供可靠的解决方案。

FMP100JT-52-56R参数

参数
电阻值 56Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-56R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-56R FMP100JT-52-56R数据手册

FMP100JT-52-56R封装设计

查看详情并下载
Symbol
Footprint
3D Model
