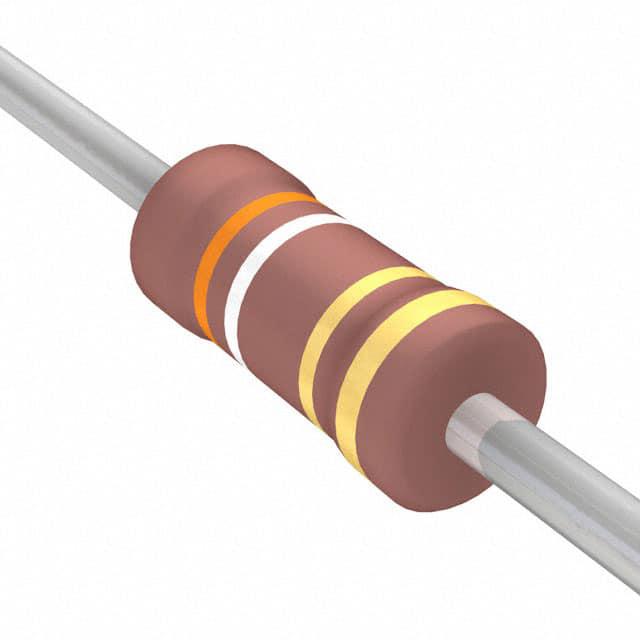

FMP200JR-52-3R9

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.9Ω ±5% 2W 插件 通孔安装 9mm(长度)
供应商型号: 3.9ZTR-ND
供应商: Digi-Key
标准整包数: 2500
YAGEO/台湾国巨 通孔电阻 FMP200JR-52-3R9

FMP200JR-52-3R9概述

    金属薄膜高功率电阻——FMP系列

    产品简介


    FMP系列金属薄膜高功率电阻是一款适用于多种应用场合的高品质电阻产品。它采用真空溅射系统将多层混合金属合金和衍生物材料沉积到经过精心处理的高精度陶瓷基板上。通过切割螺旋沟槽并在端盖上焊接镀锡电解铜连接引线,最终涂覆一层粉红色色漆涂层。该系列产品具备耐高温、过载保护及阻燃等特点,广泛应用于工业控制、电源供应、仪器仪表和通信设备等领域。

    技术参数


    - 尺寸(单位:毫米)
    - FMP-50: 直径 3.4±0.3,高度 1.9±0.2,长度 28±2.0,引脚直径 0.45±0.05
    - FMP100: 直径 6.3±0.5,高度 2.4±0.2,长度 28±2.0,引脚直径 0.55±0.05
    - FMP200: 直径 9.0±0.5,高度 3.9±0.3,长度 26±2.0,引脚直径 0.55±0.05
    - FMP3WS: 直径 11.5±1.0,高度 4.5±0.5,长度 35±2.0,引脚直径 0.8±0.05
    - FMP300: 直径 15.5±1.0,高度 5.0±0.5,长度 33±2.0,引脚直径 0.8±0.05
    - 额定功率
    - FMP-50: 1/2W
    - FMP100: 1W
    - FMP200: 2W
    - FMP3WS: 3W
    - 最大工作电压
    - FMP-50: 200V
    - FMP100: 350V
    - FMP200: 500V
    - FMP3WS: 750V
    - 最大过载电压
    - FMP-50: 400V
    - FMP100: 600V
    - FMP200: 700V
    - FMP3WS: 1,000V
    - 绝缘耐压测试
    - FMP-50: 300V
    - FMP100: 500V
    - 电阻范围
    - 1Ω 至 4.7MΩ (针对 E24 和 E96 系列值)
    - 工作温度范围
    - -55°C 至 +155°C
    - 温度系数
    - ±100ppm/°C (对于 FMP-50 和 FMP100 型号,电阻值 R ≥ 10Ω)
    - ±50ppm/°C (其他型号)

    产品特点和优势


    1. 高可靠性:通过多重环境性能测试,确保在各种恶劣条件下的稳定性和可靠性。
    2. 高精度:电阻值公差仅为 ±1%,满足高精度应用需求。
    3. 高功率承受能力:具有较高的功率负载能力和过载保护功能,适用于大功率应用。
    4. 高耐温性:能够在 -55°C 至 +155°C 的极端温度范围内正常工作,适用于严苛环境。
    5. 阻燃设计:通过UL-94V-0标准的多层涂层设计,具备优异的阻燃性能。

    应用案例和使用建议


    - 工业控制:在工业自动化控制系统中作为反馈调节元件使用,以实现精确的电流控制。
    - 电源供应:在开关电源中作为负载电阻,帮助控制输出电压的稳定性。
    - 仪器仪表:用于各类测量仪器的分压电路中,确保测量结果的准确性。
    - 通信设备:在信号处理和传输系统中作为匹配电阻,提高信号传输效率。

    兼容性和支持


    该产品具有广泛的兼容性,可与多种电子设备和电路板兼容。制造商提供全面的技术支持和售后服务,包括详细的产品资料、安装指南和技术咨询,确保客户能够轻松安装和使用。

    常见问题与解决方案


    1. 过热问题
    - 问题描述:当电阻在高于70°C的环境中运行时,可能因过热导致损坏。
    - 解决方案:根据额定连续工作电压曲线,适当降低额定功率,确保在安全工作温度范围内使用。
    2. 引脚焊接问题
    - 问题描述:在焊接过程中,可能会出现引脚脱落的情况。
    - 解决方案:确保焊接温度和时间符合规范要求,建议使用适当的助焊剂,并进行后续的检查以确保焊接质量。
    3. 耐湿性问题
    - 问题描述:在高湿度环境下,可能会出现电阻值变化的问题。
    - 解决方案:在高湿度环境中使用时,应尽量减少暴露时间,并保持良好的通风条件,必要时可以考虑增加额外的防护措施。

    总结和推荐


    FMP系列金属薄膜高功率电阻以其卓越的性能、可靠性和广泛的适用性,在众多行业中得到广泛应用。其高精度、高功率承受能力和耐温性使其成为许多高要求应用的理想选择。综合考虑其各项技术和市场表现,我们强烈推荐这款产品用于各种工业、通信和仪器仪表的应用场景。

FMP200JR-52-3R9参数

参数
电阻值 3.9Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FMP200JR-52-3R9数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-3R9 FMP200JR-52-3R9数据手册

FMP200JR-52-3R9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0607 ¥ 0.5079
5000+ $ 0.0556 ¥ 0.4655
7500+ $ 0.053 ¥ 0.4437
12500+ $ 0.0501 ¥ 0.4192
17500+ $ 0.0483 ¥ 0.4045
25000+ $ 0.0466 ¥ 0.3901
62500+ $ 0.0428 ¥ 0.3584
125000+ $ 0.0404 ¥ 0.3385
250000+ $ 0.0394 ¥ 0.3301
库存: 2500
起订量: 2500 增量: 1
交货地:
最小起订量为:2500
合计: ¥ 1269.75
直接购买
