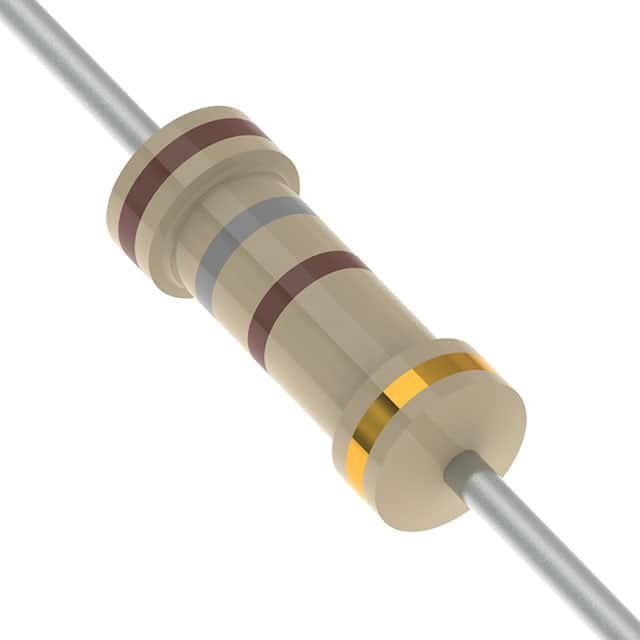

CFR-25JB-52-180R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 180Ω ±5% 250mW -500ppm/℃~350ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: SXE-CFR-25JB-52-180R
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 CFR-25JB-52-180R

CFR-25JB-52-180R概述


    产品简介


    通过孔电阻器(Thru-Hole Resistor)
    通过孔电阻器是广泛应用于各种电路设计中的基本元件之一。它们通过在其陶瓷芯上涂覆一层纯碳薄膜,并切割螺旋槽来实现。这些电阻器配备有电解铜焊接到端盖上的引线,最后用黄褐色漆层覆盖。此系列的产品涵盖多种规格,包括普通型和微型型,适用于广泛的工业和消费电子产品。

    技术参数


    | 规格 | 型号 | 直径(mm) | 长度(mm) | 功率(W) | 电阻范围(Ω) | 工作温度范围(℃) |
    ||
    | 普通型 | CFR-12 | 3.4 | 28 | 1/6W | 1Ω - 10MΩ | -55°C to +155°C |
    CFR-25 | 6.3 | 28 | 1/2W
    CFR-50 | 9.0 | 26 | 1W
    CFR100 | 11.5 | 35 | 2W
    CFR200 | 15.5 | 33 | 3W
    | 微型型 | CFR25S | 1.9 | 28 | 1/4W
    CFR50S | 2.4 | 28 | 1W
    CFR1WS | 3.3 | 26 | 2W
    CFR2WS | 4.5 | 35 | 3W
    CFR3WS | 5.0 | 33 | 3W

    产品特点和优势


    通过孔电阻器的主要优势:
    - 高功率密度:能够承受较高的功率负载,适用于对电流要求较高的场合。
    - 宽温度范围:能够在极端环境下稳定运行,适用范围广。
    - 高精度和稳定性:电阻值在不同的环境条件下表现出色的稳定性和精确度。
    - 优良的可靠性:通过严格的性能测试,确保长时间可靠运行。

    应用案例和使用建议


    这些电阻器常用于开关电源、滤波器、电桥电路、分压器、保护电路等。在实际应用中,我们建议:
    - 在温度较高的环境中使用时,需注意功率降额,以防止过热损坏。
    - 定期检查和测试电阻器的性能,确保其始终处于良好的工作状态。

    兼容性和支持


    该系列产品与大多数常见的电路板和接线端子兼容。制造商提供详细的技术支持和维修服务,保证用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:电阻器在高温环境下表现不稳定。
    解决方案:请按照功率降额曲线进行操作,避免超负荷工作。
    2. 问题:电阻器的阻值发生偏移。
    解决方案:检查连接是否松动或腐蚀,必要时更换新部件。
    3. 问题:电阻器在焊接过程中出现问题。
    解决方案:确保焊接温度和时间符合标准,选择合适的助焊剂。

    总结和推荐


    通过对孔电阻器的详细分析,可以看出其具备高功率密度、宽温度范围、高精度和稳定性等显著优点,使其在各种工业和消费电子应用中具有广泛的应用前景。因此,强烈推荐使用这些高质量的通过孔电阻器,以满足各种复杂的设计需求。

CFR-25JB-52-180R参数

参数
电阻值 180Ω
精度 ±5%
额定功率 250mW
温度系数 -500ppm/℃~350ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

CFR-25JB-52-180R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 CFR-25JB-52-180R CFR-25JB-52-180R数据手册

CFR-25JB-52-180R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.1056
10+ ¥ 0.1014
100+ ¥ 0.0997
500+ ¥ 0.098
1000+ ¥ 0.0946
2000+ ¥ 0.0845
库存: 5657
起订量: 1 增量: 1
