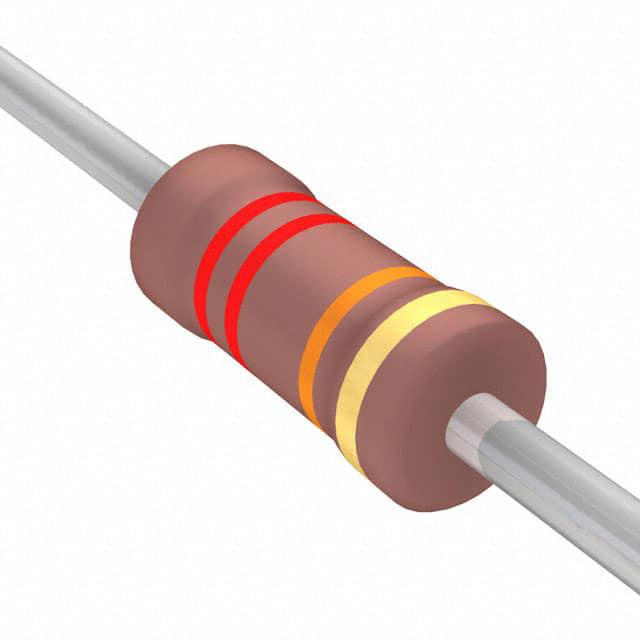

FMP200JR-52-22K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 22KΩ ±5% 2W 通孔安装 9mm(长度)
供应商型号: 4064012
供应商: 海外现货
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 FMP200JR-52-22K

FMP200JR-52-22K概述

    金属膜高功率电阻器 FMP 系列技术手册

    产品简介


    FMP系列金属膜高功率电阻器是一种高性能的电子元器件,主要用于需要稳定阻值和高功率处理能力的应用场景。这些电阻器采用了真空溅射系统来沉积多层金属合金和保护材料于精心处理的高纯度陶瓷基板上。通过精密的螺旋沟槽切割和锡焊工艺,形成了具有卓越电气特性的电阻体,并涂覆了一层粉红色的防燃漆。这种设计不仅提高了耐热性和机械稳定性,还确保了在恶劣环境下仍能保持可靠的性能。
    FMP系列适用于多种工业应用,如电源管理、电机控制、汽车电子、通信设备以及医疗器械等领域。这些应用场景要求电阻器具备高功率处理能力、高可靠性以及良好的温度稳定性。

    技术参数


    - 尺寸规格(单位:mm)
    - FMP-50:直径 3.4 ± 0.3,高度 1.9 ± 0.2,脚间距 28 ± 2.0,端帽直径 0.45 ± 0.05
    - FMP100:直径 6.3 ± 0.5,高度 2.4 ± 0.2,脚间距 28 ± 2.0,端帽直径 0.55 ± 0.05
    - FMP200:直径 9.0 ± 0.5,高度 3.9 ± 0.3,脚间距 26 ± 2.0,端帽直径 0.55 ± 0.05
    - FMP3WS:直径 11.5 ± 1.0,高度 4.5 ± 0.5,脚间距 35 ± 2.0,端帽直径 0.8 ± 0.05
    - FMP300:直径 15.5 ± 1.0,高度 5.0 ± 0.5,脚间距 33 ± 2.0,端帽直径 0.8 ± 0.05
    - 额定功率
    - 1/2W, 1W, 2W, 3W
    - 电阻值范围
    - 1Ω 至 4.7MΩ(包含 E24 和 E96 序列值)
    - 最大工作电压
    - FMP-50: 200V
    - FMP100: 350V
    - FMP200: 500V
    - FMP3WS: 750V
    - 最大过载电压
    - FMP-50: 400V
    - FMP100: 600V
    - FMP200: 700V
    - FMP3WS: 1,000V
    - 绝缘电压
    - FMP-50: 300V
    - FMP100: 500V
    - 电阻温度系数
    - ±100ppm/°C 或 ±50ppm/°C(对于 FMP-50 和 FMP100 类型,当 R ≥ 10RΩ 时)
    - 耐温范围
    - -55°C 至 +155°C

    产品特点和优势


    - 高功率处理能力:支持 1/2W、1W、2W、3W 额定功率,可在极端环境中稳定工作。
    - 优异的温度稳定性:低温度系数(±100ppm/°C),适用于广泛的温度范围。
    - 抗过载能力:满足短期过载测试标准(IEC 60115-1 4.13),在极端条件下仍能保持稳定。
    - 防燃涂层:采用多层防燃涂料,符合 UL-94V-0 标准,确保在火灾情况下不会产生火焰。
    - 高可靠性和稳定性:通过多项严格的环境性能测试,如湿热稳定状态、温度循环等,确保长期使用中的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 电源管理:用于电源转换电路中的分压和限流。
    - 电机控制:作为电流检测电阻器,监测电机运行状态。
    - 汽车电子:安装在汽车电源系统中,提供过载保护。
    使用建议
    - 选择合适的电阻器型号:根据应用需求选择不同功率级别的电阻器,如高功率需求的应用可选择 FMP200 或 FMP3WS。
    - 注意散热:在高功率应用中,应考虑适当的散热措施以避免过热。
    - 环境适应性:在极端温度和湿度环境中使用时,需考虑其温度系数和湿热稳定性。

    兼容性和支持


    FMP系列电阻器与大多数常见的工业电路板和设备兼容。厂商提供了详细的技术支持和售后服务,包括产品手册、技术咨询和故障排查指南。如有特殊定制需求,也可联系厂商进行协商。

    常见问题与解决方案


    1. 问:FMP系列电阻器在高温下如何工作?
    - 答:在超过 70°C 的环境温度下,需要按照额定连续工作电压(RCWV)曲线对功率等级进行降额处理,具体可参考手册中的降额曲线图。
    2. 问:FMP系列电阻器是否适用于潮湿环境?
    - 答:是的,FMP系列电阻器经过湿热稳定状态测试(IEC 60115-1 4.24),可以在潮湿环境下长时间稳定工作。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻器凭借其卓越的性能、稳定的温度特性和广泛的适用范围,成为了许多工业应用中的理想选择。无论是对功率处理能力有严格要求的应用还是对环境适应性有较高要求的应用,FMP系列都能提供出色的解决方案。因此,强烈推荐在需要高可靠性和高功率处理能力的应用中使用 FMP系列电阻器。

FMP200JR-52-22K参数

参数
电阻值 22KΩ
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-22K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-22K FMP200JR-52-22K数据手册

FMP200JR-52-22K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.51
10+ ¥ 0.51
100+ ¥ 0.3864
500+ ¥ 0.3864
1000+ ¥ 0.3709
2000+ ¥ 0.3462
4000+ ¥ 0.3462
库存: 327
起订量: 130 增量: 0
交货地:
最小起订量为:100
合计: ¥ 38.64
