首页  >  产品百科  >  FMP200JR-52-18R

FMP200JR-52-18R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 18Ω ±5% 2W 通孔安装 9mm(长度)
供应商型号: ZT-FMP200JR-52-18R
供应商: 海外现货
标准整包数: 1

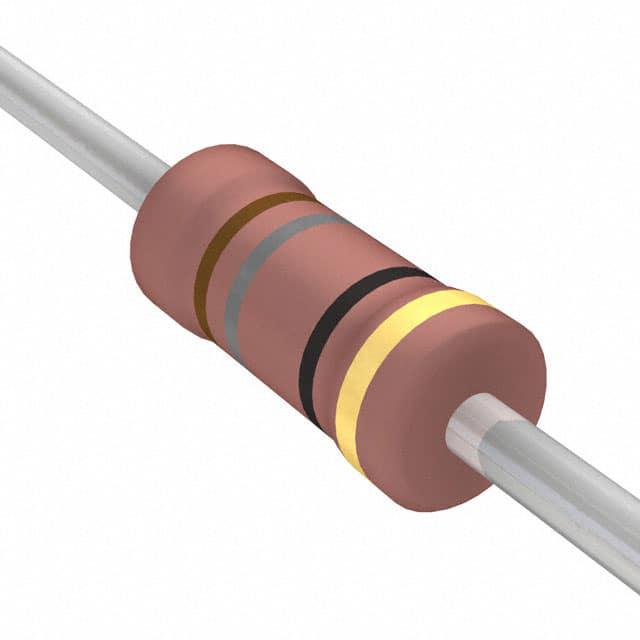

YAGEO/台湾国巨 通孔电阻 FMP200JR-52-18R

FMP200JR-52-18R概述


    产品简介


    FMP系列金属薄膜高功率电阻是采用真空溅射系统制造的,该系统将多层混合金属合金和衍生物材料沉积到经过精心处理的优质陶瓷基板上。螺旋沟槽被切割到电阻层后,焊接有锡连接线的电解铜端盖被固定在两端。电阻器表面涂有一层粉红色的漆涂层,以增强其抗环境侵蚀的能力。这些电阻器具有小尺寸、高功率、火焰防护型、超小型等特点,广泛应用于电力、通信、工业自动化等领域。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 直径(mm) | 3.4±0.3 | 6.3±0.5 | 9.0±0.5 | 11.5±1.0 | 15.5±1.0 |
    | 高度(mm) | 1.9±0.2 | 2.4±0.2 | 3.9±0.3 | 4.5±0.5 | 5.0±0.5 |
    | 引脚间距(mm) | 28±2.0 | 28±2.0 | 26±2.0 | 35±2.0 | 33±2.0 |
    | 重量(g) | 0.45±0.05 | 0.55±0.05 | 0.55±0.05 | 0.8±0.05 | 0.8±0.05 |
    | 功率等级(W) | 0.5 | 1 | 2 | 3 | 3 |
    | 最大工作电压(V) | 200 | 350 | 500 | 750 | 750 |
    | 最大过载电压(V) | 400 | 600 | 700 | 1,000 | 1,000 |
    | 绝缘耐压测试电压(V) | 300 | 500 |
    | 电阻范围(Ω) | 1 - 4.7MΩ | 1 - 4.7MΩ | 1 - 4.7MΩ | 1 - 4.7MΩ | 1 - 4.7MΩ |
    | 工作温度范围(℃) | -55到+155 | -55到+155 | -55到+155 | -55到+155 | -55到+155 |
    | 温度系数(ppm/℃) | ±100 | ±100 | ±50 | ±50 | ±50 |

    产品特点和优势


    1. 高可靠性:通过严格的绝缘耐压测试、高温稳定性测试等,确保在恶劣环境下依然可靠工作。
    2. 高功率密度:适用于高功率电路,满足不同应用场景的需求。
    3. 阻燃性:符合UL-94V-0标准,能够承受过载测试,确保使用安全。
    4. 宽温度范围:在极端温度条件下仍能保持稳定的性能。
    5. 低TCR(温度系数):具备较低的温度系数,减少温度变化对电阻值的影响。

    应用案例和使用建议


    FMP系列电阻器广泛应用于各种高功率电路中,如电力转换、工业控制、汽车电子、医疗设备等。例如,在电力转换模块中,FMP系列电阻器可以用于分压和负载电阻,确保电源的稳定输出。
    使用建议:
    1. 选择合适的型号:根据具体的应用需求选择适合的型号,考虑其功率等级、最大工作电压等因素。
    2. 安装环境:在安装时要确保周围环境干燥且无腐蚀性气体,以避免电阻器损坏。
    3. 散热设计:高功率电阻器需要有效的散热设计,以防止过热烧毁。

    兼容性和支持


    FMP系列电阻器可以与其他主流品牌的电子元器件配合使用,保证系统的整体兼容性。此外,制造商提供全面的技术支持,包括安装指南、故障排除手册及客户支持服务,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    1. 问:在什么情况下需要降额使用?
    - 答:当环境温度超过70°C时,需要按照规定的曲线降额使用,以确保电阻器的安全运行。
    2. 问:如何进行正确的安装?
    - 答:确保电阻器周围的环境干燥且无腐蚀性气体,严格按照安装手册中的要求进行安装,避免物理损伤。
    3. 问:在何种情况下需要进行定期维护?
    - 答:在频繁使用或恶劣环境下工作的系统中,建议每半年进行一次定期检查和维护,确保电阻器正常工作。

    总结和推荐


    综上所述,FMP系列金属薄膜高功率电阻器以其高可靠性、宽温度范围、低TCR等显著优势,在各类高功率应用场合表现出色。尽管价格略高于同类产品,但其优越的性能和长寿命使其成为首选的电阻器之一。因此,强烈推荐此系列产品,尤其是对性能和稳定性有较高要求的应用场景。

FMP200JR-52-18R参数

参数
电阻值 18Ω
精度 ±5%
额定功率 2W
温度系数 -
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

FMP200JR-52-18R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP200JR-52-18R FMP200JR-52-18R数据手册

FMP200JR-52-18R封装设计

查看详情并下载
Symbol
Footprint
3D Model
