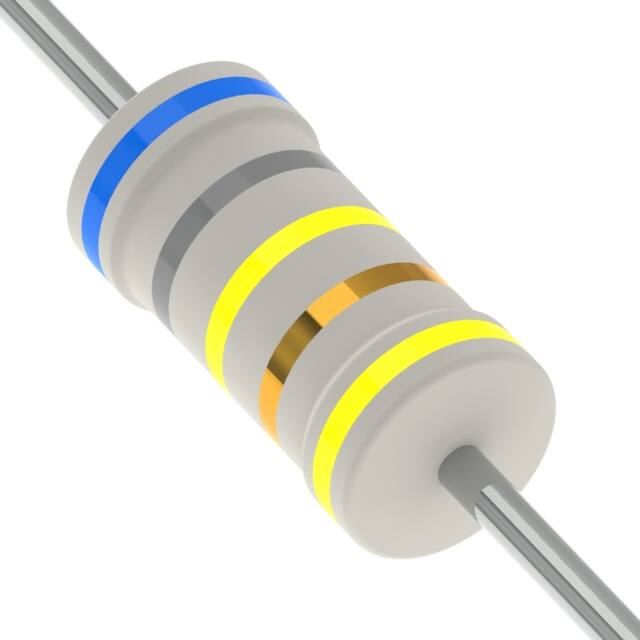

HHV-25JT-52-680K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 680KΩ ±5% 250mW 插件 通孔安装 6.3mm(长度)
供应商型号: 603-HHV-25JT-52-680K
供应商: Mouser
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 HHV-25JT-52-680K

HHV-25JT-52-680K概述

    高压高阻薄膜电阻器技术手册

    1. 产品简介


    通过孔式电阻器(Thru-Hole Resistor)
    金属釉膜系列(HHV Series)高压高阻薄膜电阻器是一款专为高压及高阻值应用设计的产品。其主体材料采用金属釉膜,具有出色的耐高温和抗过载性能。适用于电力系统、通讯设备、医疗仪器以及各种工业控制装置等高端应用场景。

    2. 技术参数


    | 参数名称 | 描述 |

    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W |
    | 阻值精度 | ±1%, ±5% |
    | 温度系数 | ±200ppm/°C |
    | 防火特性 | 符合UL-94V-0,符合UL-1412过载测试标准 |
    | 镀层 | 多层涂层(Metal Glazed Film) |
    | 额定电压负载 | 依据RCWV(Rated Continuous Working Voltage)选择 |
    | 最大工作电压 | 1,600V, 3,500V, 5,000V, 7,000V |
    | 最大过载电压 | 3,000V, 7,000V, 10,000V, 14,000V |
    | 绝缘电压 | 300V, 500V, 700V |
    | 电阻范围 | 100KΩ - 68MΩ (E24 & E96系列) |
    | 工作温度范围 | -55°C 至 +155°C |
    | 表面涂覆 | 粉色涂层,耐溶剂性优良 |

    3. 产品特点和优势


    - 超高压和高阻值适应性:能够满足高达7,000V的工作电压需求。
    - 高可靠性:符合多项国际安全标准(如UL-94V-0,UL-1412),确保设备的安全性和稳定性。
    - 优异的温度特性:可在极端温度下正常工作,且温度系数仅为±200ppm/°C,确保长期稳定运行。
    - 高抗过载能力:具备优秀的过载保护机制,能够在瞬时高电压下仍能保持稳定工作。
    - 多种尺寸规格:提供多种尺寸规格(如HHV-25, HHV50S, HHV-50等),方便客户根据具体需求选择合适的型号。

    4. 应用案例和使用建议


    应用案例:
    - 电力传输系统:应用于高压变电站中的电流监测设备。
    - 通信设备:用于光纤通信系统中的信号调节模块。
    - 医疗设备:应用于高精度医疗检测仪器中的信号处理单元。
    使用建议:
    - 功率降额:若工作温度超过70°C,则需根据温度曲线降额使用。
    - 避免过载:尽量避免过长时间的过载工作,防止过热和损坏。
    - 正确安装:建议在设计PCB布局时预留足够的散热空间,确保良好的热管理。

    5. 兼容性和支持


    - 兼容性:HHV系列电阻器可以与各种电源模块、驱动器及其他电子元器件无缝对接,广泛适用于多种电子电路。
    - 技术支持:制造商提供详细的使用指南和技术支持服务,以帮助客户在设计和应用过程中顺利解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功率降额如何操作? | 参照手册中温度曲线图,按需降额使用 |
    | 过载现象发生时怎么办? | 检查电源输入是否稳定,必要时增加额外防护措施 |
    | 使用时出现过热现象怎么办? | 减少工作时间或提高散热效率 |
    | 绝缘电压不达标怎么办? | 检查产品是否有损伤或接线错误 |

    7. 总结和推荐


    综合评估:
    - 优点:HHV系列高压高阻薄膜电阻器凭借其强大的性能、可靠的温度特性和广泛的适用范围,使其成为高端电子设备的理想选择。
    - 推荐使用:我们强烈推荐HHV系列电阻器用于需要高压、高阻值的应用场景。由于其卓越的可靠性和安全性,它在电力系统、通讯设备和医疗仪器等领域具有显著的优势。
    该产品以其高效能和可靠性赢得了市场的广泛认可,是您选择高性能电阻器的最佳选项。

HHV-25JT-52-680K参数

参数
电阻值 680KΩ
精度 ±5%
额定功率 250mW
温度系数 -
长*宽*高 6.3mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

HHV-25JT-52-680K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 HHV-25JT-52-680K HHV-25JT-52-680K数据手册

HHV-25JT-52-680K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.207 ¥ 1.7492
10+ $ 0.0506 ¥ 0.4276
5000+ $ 0.04 ¥ 0.3377
10000+ $ 0.0389 ¥ 0.3285
25000+ $ 0.0378 ¥ 0.3194
库存: 8170
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.74
直接购买
加入购物车
