FMP-50JT-52-100K

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100KΩ ±5% 500mW ±100ppm/℃ 通孔安装 3.4mm(长度)
供应商型号: ZT-FMP-50JT-52-100K
供应商: 海外现货
标准整包数: 1

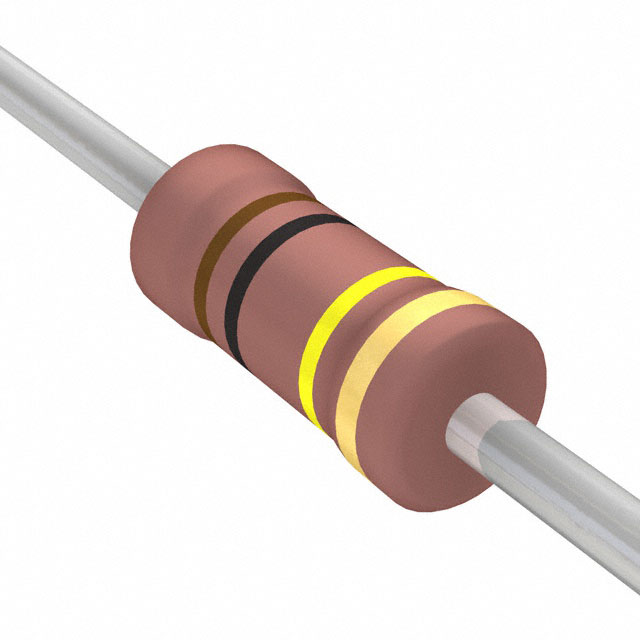

YAGEO/台湾国巨 通孔电阻 FMP-50JT-52-100K

FMP-50JT-52-100K概述


    产品简介


    FMP系列金属薄膜高功率电阻器是一款超小型设计的高功率电阻器,适用于多种工业和消费电子应用。这些电阻器采用真空溅射系统制造,通过多层混合金属合金和钝化材料沉积到精心处理的高级陶瓷基底上,然后进行螺旋沟槽切割和焊接连接端子。最后,这些电阻器涂覆一层粉红色的漆面。FMP系列电阻器具有强大的耐热、耐潮及机械强度,广泛应用于电力供应、电源管理、通信设备、工业自动化控制等领域。

    技术参数


    - 尺寸(单位:mm)
    - FMP-50: 直径3.4±0.3,高度1.9±0.2,长28±2.0,引脚直径0.45±0.05
    - FMP100: 直径6.3±0.5,高度2.4±0.2,长28±2.0,引脚直径0.55±0.05
    - FMP200: 直径9.0±0.5,高度3.9±0.3,长26±2.0,引脚直径0.55±0.05
    - FMP3WS: 直径11.5±1.0,高度4.5±0.5,长35±2.0,引脚直径0.8±0.05
    - FMP300: 直径15.5±1.0,高度5.0±0.5,长33±2.0,引脚直径0.8±0.05
    - FMP4WV: 直径17.0±1.0,高度7.5±0.5,长32±2.0,引脚直径0.8±0.05
    - 额定负载(单位:W)
    - 1/2W、1W、2W、3W、4W
    - 最大工作电压(单位:V)
    - FMP-50: 200V
    - FMP100: 350V
    - FMP200: 500V
    - FMP3WS: 750V
    - FMP300: 750V
    - FMP4WV: 750V
    - 阻值范围
    - 1Ω 至 10MΩ(E24/E96系列)
    - 工作温度范围
    - -55°C 至 +155°C
    - 温度系数
    - ±100ppm/°C

    产品特点和优势


    FMP系列金属薄膜高功率电阻器具有多个显著特点和优势:
    - 高可靠性:经过严格的电气和环境测试,确保在极端条件下的稳定性和可靠性。
    - 高功率负载:支持高达4W的功率负载,满足多种高功率需求的应用场景。
    - 宽广的阻值范围:提供广泛的阻值选择,以适应不同应用场景的需求。
    - 高精度:电阻容差为±1%,确保测量和控制系统的准确性。
    - 安全保护:符合UL-94V-0标准,具有良好的火焰防护性能,能够在过载情况下自我保护。

    应用案例和使用建议


    应用案例:
    - 电力供应设备:用于电力供应系统中的限流和分压,确保电力供应的稳定性和安全性。
    - 通信设备:在通信设备中作为分压器和负载电阻器,提高通信系统的可靠性和稳定性。
    - 工业自动化控制系统:用于各种工业自动化设备中,实现精确控制和信号调理。
    使用建议:
    - 在高温环境下工作时,必须根据温度曲线对额定负载进行降额处理。
    - 使用过程中应避免长时间处于过载状态,以延长使用寿命。

    兼容性和支持


    - 兼容性:FMP系列电阻器与标准的通孔插件式电路板相兼容,可直接安装于PCB上。
    - 支持:制造商提供详细的技术文档和售后支持服务,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题:长时间过载是否会损坏电阻器?
    - 解决方案:长时间过载会加速电阻器老化,导致性能下降甚至失效。建议按照温度曲线对额定负载进行降额处理,并在实际应用中避免长时间过载。
    - 问题:如何判断电阻器是否出现故障?
    - 解决方案:可通过万用表测量阻值是否发生变化,或者检查外观是否有明显的损坏迹象。如发现问题应及时更换。

    总结和推荐


    FMP系列金属薄膜高功率电阻器以其高功率负载能力、宽广的阻值范围和高可靠性等特点,使其在多种工业和消费电子产品中具备很强的竞争力。对于需要高精度、高可靠性的应用场景,我们强烈推荐使用FMP系列电阻器。通过上述的技术参数和特点介绍,可以清楚地了解到FMP系列电阻器在实际应用中的优越性能和广泛的适用范围。

FMP-50JT-52-100K参数

参数
电阻值 100KΩ
精度 ±5%
额定功率 500mW
温度系数 ±100ppm/℃
长*宽*高 3.4mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP-50JT-52-100K数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP-50JT-52-100K FMP-50JT-52-100K数据手册

FMP-50JT-52-100K封装设计

查看详情并下载
Symbol
Footprint
3D Model
