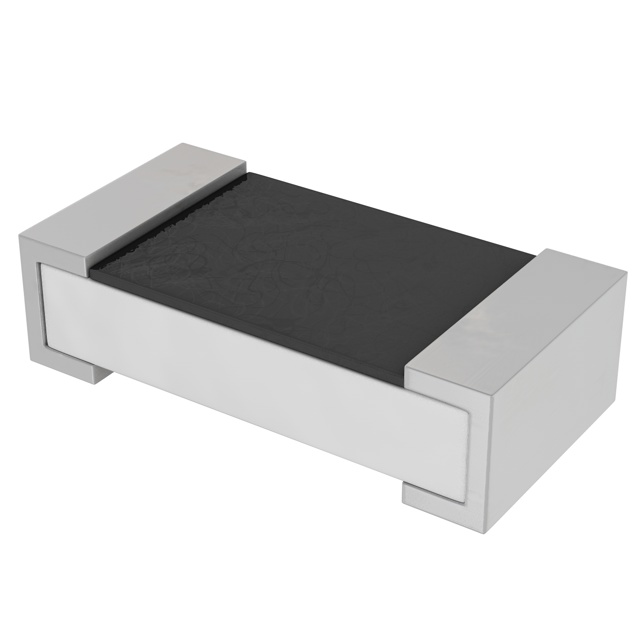

RC0603JR-07330RP

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 330Ω ±5% 100mW ±100ppm/℃ 0603 贴片安装 1.6mm*800μm*550μm
供应商型号: 3993430
供应商: 海外现货
标准整包数: 10
YAGEO/台湾国巨 贴片电阻 RC0603JR-07330RP

RC0603JR-07330RP概述


    产品简介


    Yageo LEAD FREE CHIP RESISTORS (RCP系列) 是一款采用厚膜工艺制造的表面贴装电阻器。这些电阻器适用于各种通用电路设计,具有出色的稳定性和可靠性。其主要功能包括提供高精度的电阻值,适用于电源管理和信号处理等多种应用场合。该系列产品广泛应用于消费电子、工业控制、通信设备和汽车电子等领域。

    技术参数


    - 尺寸:0201/0402/0603/0805/1206/1210/1218/2010/2512
    - 公差:±0.5%, ±1%, ±5%
    - 包装类型:纸带(R)/凸字带(K)
    - 温度系数:可定制
    - 额定功率:见下表
    - 最大工作电压:根据具体型号有所不同
    - 温度范围:-55°C至+155°C(部分型号为-55°C至+125°C)
    - 额定电流:根据具体型号有所不同
    | 类型 | 额定功率 | 最大工作电压 | 额定电流 |
    ||
    | RC0201 | 1/20W | 25V | 0.5A |
    | RC0402 | 1/16W | 50V | 1A |
    | RC0603 | 1/10W | 75V | 1A |
    | RC0805 | 1/8W | 150V | 2A |
    | RC1206 | 1/4W | 200V | 2A |
    | RC1210 | 1/2W | 200V | 2A |
    | RC1218 | 1W | 200V | 6A |
    | RC2010 | 3/4W | 200V | 2A |
    | RC2512 | 1W | 200V | 2A |

    产品特点和优势


    - 无铅设计:完全符合RoHS标准,不含卤素,环保且安全。
    - 高可靠性:激光修整技术和环氧涂层确保长期稳定性。
    - 节省空间:超小型封装,适合PCB布局紧凑的设计。
    - 多样化规格:多种尺寸和电阻值可供选择,满足不同应用需求。

    应用案例和使用建议


    - 应用案例:常用于电源管理、信号调理、电池充电电路及直流转换器中。
    - 使用建议:在高频应用中,应选择更高功率和耐热性能的型号以避免过载损坏。此外,在潮湿环境中使用时,应注意防潮处理,以延长使用寿命。

    兼容性和支持


    - 兼容性:适用于大多数SMT生产设备,且包装规格多样,方便自动化生产线使用。
    - 支持和服务:提供详细的技术文档和样品支持,同时具备完善的售后服务体系。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,电阻器出现漂移现象。
    解决方案:选择高温性能更好的型号,如RC1210或RC2512,并确保电路设计中留有足够的散热空间。
    2. 问题:在焊接过程中发现焊点不良。
    解决方案:确保使用无铅焊料,并按照推荐的焊接条件进行操作,以保证良好的润湿效果。
    3. 问题:电路负载过高导致电阻器损坏。
    解决方案:选用更高额定功率的型号,并确保电路设计合理,避免瞬时过载。

    总结和推荐


    Yageo LEAD FREE CHIP RESISTORS (RCP系列) 是一款性能优异、功能全面的表面贴装电阻器,特别适合需要高可靠性和良好温度稳定性的应用场合。其无铅设计、高精度和多功能性使其在市场上具有较强的竞争力。总体而言,强烈推荐使用此系列产品,特别是在严苛的应用环境中。

RC0603JR-07330RP参数

参数
电阻值 330Ω
精度 ±5%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.6mm*800μm*550μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

RC0603JR-07330RP数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 RC0603JR-07330RP RC0603JR-07330RP数据手册

RC0603JR-07330RP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.0434
100+ ¥ 0.0434
500+ ¥ 0.0434
1000+ ¥ 0.0389
2500+ ¥ 0.0342
5000+ ¥ 0.0316
25000+ ¥ 0.0295
50000+ ¥ 0.0295
库存: 4037
起订量: 1290 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 38.9
