FMP100JT-52-270R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 270Ω ±5% 1W ±100ppm/℃ 通孔安装 6.3mm(长度)
供应商型号: AL-FMP100JT-52-270R
供应商: 海外现货
标准整包数: 1

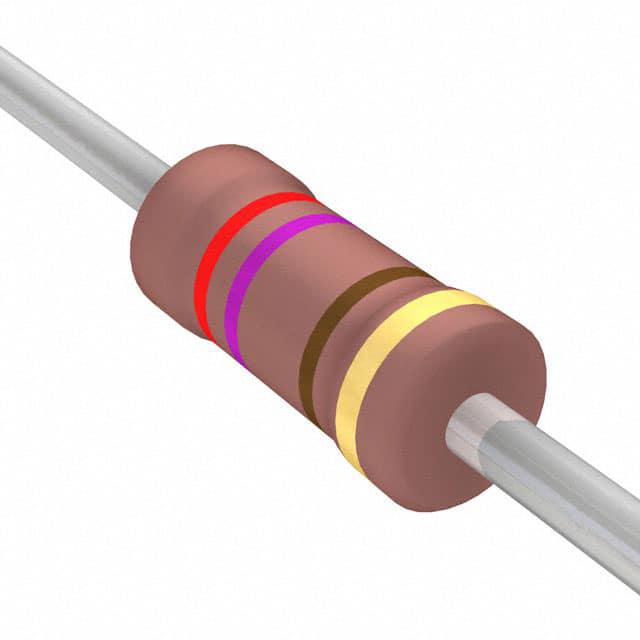

YAGEO/台湾国巨 通孔电阻 FMP100JT-52-270R

FMP100JT-52-270R概述

    高品质金属膜电阻器——FMP系列

    产品简介


    FMP系列金属膜高功率电阻器是采用真空溅射系统制造而成的高品质电子元器件。其利用多层混合金属合金和保护材料沉积于精心处理的高级陶瓷基板之上。通过螺旋切割工艺形成阻值层后,将焊接有电解铜连接引线的端帽加入其中,最后再进行粉红色色漆涂层。这些高功率金属膜电阻器广泛应用于电力系统、工业自动化设备、通信设备以及医疗设备等多个领域。

    技术参数


    - 尺寸参数
    - FMP-50:直径3.4±0.3 mm,高度1.9±0.2 mm,端帽直径0.45±0.05 mm
    - FMP100:直径6.3±0.5 mm,高度2.4±0.2 mm,端帽直径0.55±0.05 mm
    - FMP200:直径9.0±0.5 mm,高度3.9±0.3 mm,端帽直径0.55±0.05 mm
    - FMP3WS:直径11.5±1.0 mm,高度4.5±0.5 mm,端帽直径0.8±0.05 mm
    - FMP300:直径15.5±1.0 mm,高度5.0±0.5 mm,端帽直径0.8±0.05 mm
    - FMP4WV:直径17.0±1.0 mm,高度7.5±0.5 mm,端帽直径0.8±0.05 mm
    - 电气特性
    - 功率等级:1/2W、1W、2W、3W、4W
    - 最大工作电压:200V、350V、500V、750V
    - 最大过载电压:400V、600V、700V、1000V
    - 绝缘电压强度:300V、500V
    - 阻值范围:1Ω 至 10MΩ(特殊阻值按需定制)
    - 工作温度范围:-55°C 至 +155°C
    - 温度系数:±100ppm/°C

    产品特点和优势


    1. 高可靠性:采用金属薄膜技术,能够承受高功率和过载电压,具有极高的可靠性和稳定性。
    2. 超低温度系数:±100ppm/°C 的温度系数,确保在不同温度下仍能保持稳定的阻值。
    3. 超薄设计:超迷你风格,具有出色的机械稳定性和抗振动能力。
    4. 高精度阻值:阻值公差为 ±1% 或 ±5%,满足大部分应用场景需求。
    5. 环保特性:符合UL-94V-0标准的阻燃多层涂层,保证在高温环境下使用的安全性。

    应用案例和使用建议


    - 电力系统:可用于高压和大电流的应用场合,如输电线路稳压装置。在使用时,务必根据环境温度进行适当的降额使用。
    - 工业自动化设备:适合在需要高可靠性和高精度的场合,如伺服电机控制回路中的限流电阻。在选择具体型号时,应考虑其最大工作电压和功率等级是否匹配实际应用要求。
    - 通信设备:适用于信号处理和滤波电路中。在长期高温环境中使用时,需要注意定期检查和维护以确保其正常运行。

    兼容性和支持


    FMP系列金属膜电阻器可与其他标准的电子元件和设备轻松集成。制造商提供全面的技术支持服务,包括详细的使用指南、故障排查手册及在线客服咨询。此外,还提供针对特殊应用需求的产品定制服务。

    常见问题与解决方案


    1. 温度系数问题
    - 问题描述:温度变化导致电阻值变化较大。
    - 解决方案:确保产品工作在规定的温度范围内,并根据温度变化情况进行必要的补偿措施。
    2. 阻值漂移问题
    - 问题描述:长时间使用后阻值出现明显偏差。
    - 解决方案:按照制造商的建议进行定期检测和校准,必要时更换新元件。
    3. 过载问题
    - 问题描述:过载导致元件损坏。
    - 解决方案:严格按照制造商规定的最大工作电压和功率等级使用,并采取相应的保护措施。

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻器凭借其卓越的性能、稳定的工作状态和广泛的应用领域,在众多电子元器件中脱颖而出。特别适用于对精度和可靠性要求较高的场合。对于需要处理高功率负载的项目来说,该系列产品无疑是理想的选择。我们强烈推荐使用FMP系列金属膜电阻器,以确保系统的稳定性和高效性。

FMP100JT-52-270R参数

参数
电阻值 270Ω
精度 ±5%
额定功率 1W
温度系数 ±100ppm/℃
长*宽*高 6.3mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP100JT-52-270R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP100JT-52-270R FMP100JT-52-270R数据手册

FMP100JT-52-270R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0251 ¥ 0.2126
库存: 10000
起订量: 19756 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 212.6
