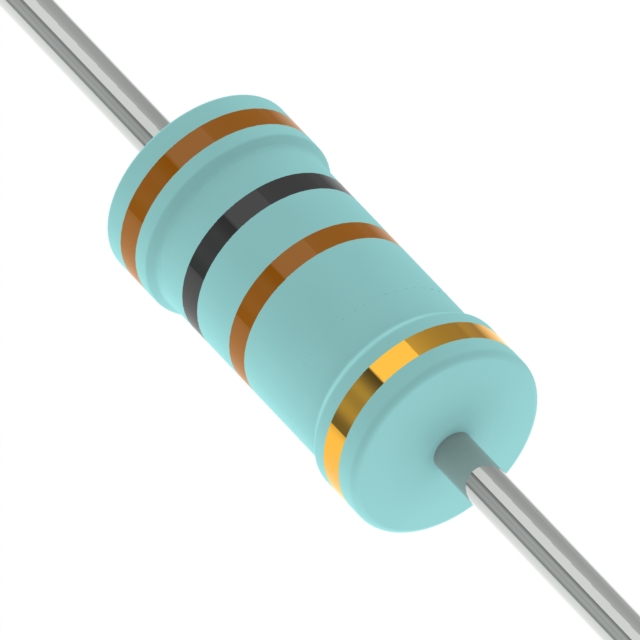

KNP2WSJT-52-100R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 100Ω ±5% 2W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: 13-KNP2WSJT-52-100RTB-ND
供应商: Digi-Key
标准整包数: 1
YAGEO/台湾国巨 通孔电阻 KNP2WSJT-52-100R

KNP2WSJT-52-100R概述

    # 通孔电阻技术手册

    产品简介


    通孔电阻(Through-Hole Resistor)是一种常用的电子元器件,通过将电阻线绕在陶瓷杆上并焊接铜连接线而成。其主要用于电路中的分压、限流、滤波等功能,在家电、工业控制、通信设备等多个领域广泛应用。

    技术参数


    以下是该系列通孔电阻的技术参数:
    | 参数 | 规格 |

    | 尺寸 | KNP-25: 6.3±0.5 x 2.5±0.3 mm |
    KNP-50: 9.0±0.5 x 3.5±0.3 mm |
    KNP100: 11.5±1.0 x 4.6±0.5 mm |
    KNP200: 15.5±1.0 x 5.2±0.5 mm |
    KNP300: 17.5±1.0 x 6.2±0.5 mm |
    KNP400: 24.5±1.0 x 8.2±0.5 mm |
    KNP500: 24.5±1.0 x 8.2±0.5 mm |
    KNP600: 24.5±1.0 x 8.2±0.5 mm |
    KNP700: 24.5±1.0 x 8.2±0.5 mm |
    | 功率等级 | 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W |
    | 阻值精度 | ±1%, ±5% |
    | 温度系数 | ±300ppm/°C |
    | 燃烧防护 | 多层涂层符合UL-94V-0 |
    | 过载测试 | 符合UL-1412标准 |

    产品特点和优势


    1. 高可靠性:采用多层阻燃涂层,符合UL-94V-0标准,能够有效防止火灾。
    2. 宽温度范围:工作温度范围为-40°C至+200°C,适用于各种恶劣环境。
    3. 多样功率选择:提供多种功率等级,满足不同应用场景的需求。
    4. 耐热性强:具有优异的耐热性能,能够在高温环境下稳定工作。
    5. 精准度高:阻值精度可达±1%,适合精密电路的设计需求。

    应用案例和使用建议


    应用案例
    1. 家用电器:用于电热水器、空调等设备中的温度控制电路。
    2. 工业控制:用于工业自动化设备中的电流限制和信号处理。
    3. 通信设备:用于通信模块中的电压降压和电流保护。
    使用建议
    1. 环境适应性:由于工作温度范围较广,可在高低温环境下可靠工作,但需要根据具体温度选择合适的功率等级。
    2. 过载保护:当环境温度超过40°C时,需根据降额曲线进行功率调整,以避免因过热而损坏。
    3. 安装方式:尽量避免直接接触热源或振动较大的位置,以减少机械应力对电阻的影响。

    兼容性和支持


    本系列产品与其他标准通孔电阻兼容,可以方便地替换现有产品。制造商提供详细的使用手册和技术支持,以帮助客户更好地利用这些电阻。

    常见问题与解决方案


    1. 过热问题:
    - 解决方案:检查实际工作环境温度,若温度过高,则需降低功率等级或增加散热措施。
    2. 精度不符:
    - 解决方案:确认选用的型号是否满足所需的阻值精度,若不满足则可定制特殊精度的产品。
    3. 机械应力过大:
    - 解决方案:确保电阻固定牢固且远离震动区域,必要时加装固定支架。

    总结和推荐


    综合评估
    这款通孔电阻凭借其高可靠性和广泛的应用范围,成为众多领域的优选元件。特别是其优良的温度适应性和燃烧防护性能,使其在恶劣环境中表现出色。
    推荐使用
    强烈推荐此系列电阻在需要高稳定性和耐温性的应用场景中使用。对于追求高精度和可靠性的用户,该产品无疑是最佳选择。

KNP2WSJT-52-100R参数

参数
电阻值 100Ω
精度 ±5%
额定功率 2W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装

KNP2WSJT-52-100R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP2WSJT-52-100R KNP2WSJT-52-100R数据手册

KNP2WSJT-52-100R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0948 ¥ 0.7933
2000+ $ 0.0864 ¥ 0.7233
5000+ $ 0.0773 ¥ 0.6466
7000+ $ 0.0744 ¥ 0.6223
10000+ $ 0.0715 ¥ 0.5985
25000+ $ 0.0653 ¥ 0.5461
50000+ $ 0.0613 ¥ 0.5132
100000+ $ 0.058 ¥ 0.4853
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 793.3
