PT1206FR-070R33L

产品分类: 贴片电阻
厂牌: YAGEO/台湾国巨
产品描述: 330mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.1mm*1.6mm*650μm
供应商型号: 13-PT1206FR-070R33LTR-ND
供应商: Digi-Key
标准整包数: 1

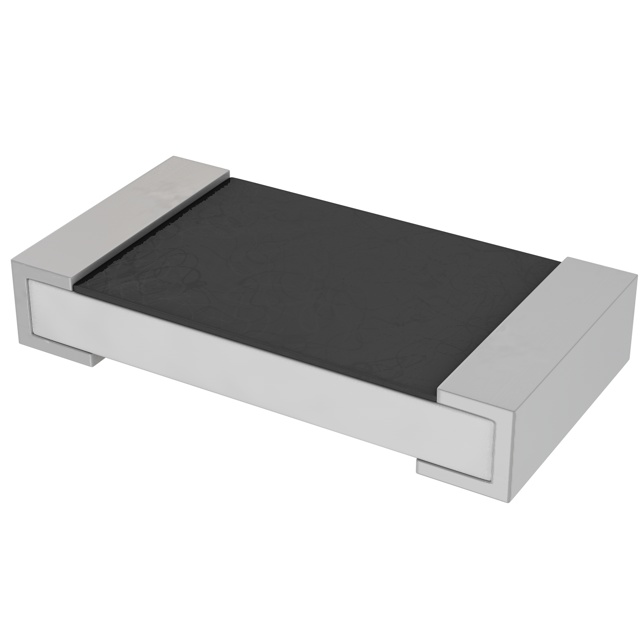

YAGEO/台湾国巨 贴片电阻 PT1206FR-070R33L

PT1206FR-070R33L概述

    # PT系列低TCR电流传感器技术手册

    产品简介


    PT系列低TCR(温度系数电阻)电流传感器是一款专为高可靠性需求设计的电子元件,适用于多种应用场景。该系列产品采用厚膜工艺制造,具有低电阻、高可靠性的特点。其主要功能在于电流感应,广泛应用于转换器、打印机设备、服务器板、电信设备、消费电子产品和汽车电子等领域。

    技术参数


    尺寸
    - 0402/0603/0805/1206/2010/2512
    技术规格
    | 类型 | 功率 | 工作温度范围 | 最大工作电压 | 允许偏差 | 温度系数 |
    |
    | PT0402 | 1/16W | -55°C到+155°C | (PxR)^(1/2) | ±2%, ±5% | ±600ppm/°C |
    | PT0603 | 1/10W | -55°C到+155°C | (PxR)^(1/2) | ±2%, ±5% | ±200ppm/°C |
    | PT0805 | 1/8W | -55°C到+155°C | (PxR)^(1/2) | ±2%, ±5% | ±100ppm/°C |
    | PT1206 | 1/4W | -55°C到+155°C | (PxR)^(1/2) | ±2%, ±5% | ±75ppm/°C |
    | PT2010 | 3/4W | -55°C到+155°C | (PxR)^(1/2) | ±2%, ±5% | ±100ppm/°C |
    | PT2512 | 1W | -55°C到+155°C | (PxR)^(1/2) | ±2%, ±5% | ±75ppm/°C |
    包装规格
    | 类型 | 7英寸(178毫米) | 13英寸(330毫米) |
    |
    | PT0402 | 10,000 | 50,000 |
    | PT0603 | 5,000 | 20,000 |
    | PT0805 | 5,000 | 20,000 |
    | PT1206 | 5,000 | 20,000 |
    | PT2010 | - | - |
    | PT2512 | - | - |

    产品特点和优势


    1. AEC-Q200认证:适用于车载和工业应用。
    2. 无卤素环氧树脂:环保材料,符合RoHS标准。
    3. 高可靠性和低环境影响:适用于严格要求的环境中。
    4. 低电阻用于电流感应:适用于高精度电流测量。

    应用案例和使用建议


    应用案例
    - 电信设备:提供稳定的电流传感功能。
    - 服务器板:满足高性能计算需求。
    - 汽车电子:用于动力系统和其他关键部件。
    使用建议
    - 确保工作环境温度不超过最大工作温度。
    - 在高湿度环境下,建议进行额外的防护处理。

    兼容性和支持


    PT系列电流传感器具有广泛的兼容性,可与其他电子元件或设备无缝集成。厂商提供了详尽的技术支持,包括产品变更通知(PCN)和全面的质量保证服务。

    常见问题与解决方案


    1. 如何确定产品的正确型号?
    - 根据所需尺寸、功率、温度系数等参数选择正确的型号代码。
    2. 如何处理高湿度环境下的腐蚀问题?
    - 建议增加防护涂层或在产品表面添加防潮剂。
    3. 如何确保电流传感器的准确性?
    - 定期校准和检查,以确保电流感应的准确性。

    总结和推荐


    PT系列低TCR电流传感器凭借其高可靠性、低电阻和宽温度范围的优势,在多个应用领域表现出色。其兼容性强,且具备完善的客户支持体系。因此,我们强烈推荐此款产品用于需要高精度电流测量的应用场景。

PT1206FR-070R33L参数

参数
电阻值 330mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.1mm*1.6mm*650μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PT1206FR-070R33L数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 贴片电阻 YAGEO/台湾国巨 PT1206FR-070R33L PT1206FR-070R33L数据手册

PT1206FR-070R33L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0578 ¥ 0.4789
10000+ $ 0.0533 ¥ 0.442
25000+ $ 0.0485 ¥ 0.4016
35000+ $ 0.0469 ¥ 0.3889
50000+ $ 0.0454 ¥ 0.3765
125000+ $ 0.0421 ¥ 0.3488
250000+ $ 0.0412 ¥ 0.3412
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 2394.5
直接购买
加入购物车
