KNP100JB-73-1R

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 1Ω ±5% 1W ±300ppm/℃ 导线安装 11.5mm(长度)
供应商型号: 603-KNP100JB-73-1R
供应商: Mouser
标准整包数: 1

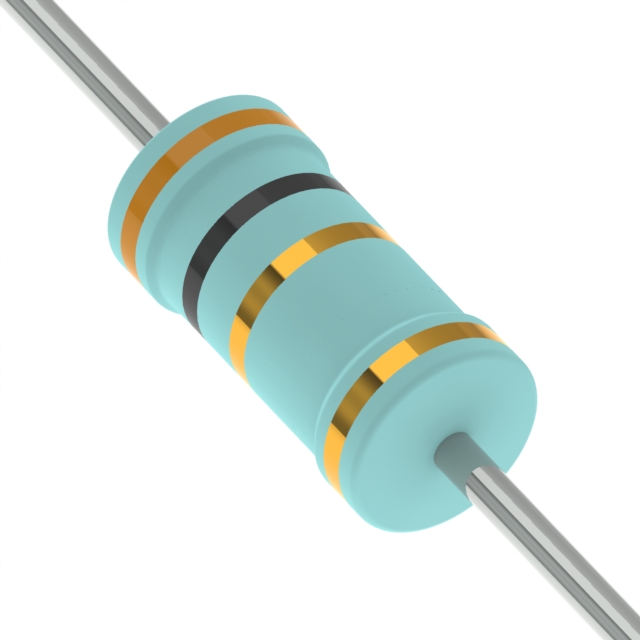

YAGEO/台湾国巨 通孔电阻 KNP100JB-73-1R

KNP100JB-73-1R概述


    产品简介


    本篇文档详细介绍了通过孔电阻器(Thru-Hole Resistor)的相关技术和应用。通过孔电阻器是一种常用的电子元器件,广泛应用于各种电路设计中,如电源管理、信号处理和温度测量等场合。这些电阻器采用不同直径和长度的设计,满足不同的功率和阻值需求,为工程师提供了灵活的选择。

    技术参数


    以下是通过孔电阻器的主要技术参数和性能指标:
    - 尺寸规格:
    - 针对不同型号(如KNP-25, KNP-50, KNP100等),提供外径(øDH)、长度(L)等物理尺寸数据。
    - 具体参数如下:
    - KNP-25:6.3±0.5 mm (直径), 2.5±0.3 mm (长度), 28±2.0 mm (高度), 0.55±0.05 mm (针脚直径)
    - KNP-50:9.0±0.5 mm (直径), 3.5±0.3 mm (长度), 26±2.0 mm (高度), 0.55±0.05 mm (针脚直径)
    - 额定功率:
    - 1/4W, 1/2W, 1W, 2W, 3W, 4W, 5W, 7W
    - 阻值范围:
    - ±1%:0.1Ω - 6.2KΩ
    - ±5%:0.1Ω - 6.8KΩ
    - 温度系数:
    - ±300ppm/°C
    - 绝缘电压:
    - 250V, 300V, 400V
    - 工作温度范围:
    - -40°C 到 +200°C
    - 耐压能力:
    - 最大工作电压 PxR,具体数值需根据上述表格计算得出

    产品特点和优势


    - 高效能功率范围:通过孔电阻器具有从1/4W到7W的额定功率范围,适用于广泛的负载条件。
    - 高精度阻值控制:±1% 和 ±5% 的精度等级,确保稳定的电阻值。
    - 出色的温度适应性:能够在极端条件下(如-40°C至+200°C)正常工作。
    - 阻燃涂层:通过多层绿色阻燃漆涂层,满足UL-94V-0标准,确保在过载测试中表现出色。

    应用案例和使用建议


    - 电源管理:由于其宽广的功率范围和优良的温度适应性,这些电阻器非常适合用于电源管理系统中。
    - 温度测量和补偿:对于需要精确温度测量的应用,可以选择具有高精度的电阻器。
    - 信号处理:使用具有高耐压能力的电阻器可以有效提高电路的稳定性。

    兼容性和支持


    - 兼容性:该产品与大多数主流电路板和设备兼容,适用范围广泛。
    - 厂商支持:制造商提供了详细的安装和使用指南,以及必要的技术支持和售后服务。

    常见问题与解决方案


    1. 过载保护:
    - 问题:当电阻器工作温度超过40°C时,可能需要进行降额操作以避免损坏。
    - 解决方案:参考附带的降额曲线图,适当降低电阻器的工作功率。
    2. 焊锡耐久性:
    - 问题:焊接过程中,可能会出现焊点脱落或氧化问题。
    - 解决方案:遵循正确的焊接工艺,确保焊锡的充分覆盖且无破损。

    总结和推荐


    通过孔电阻器凭借其广泛的功率范围、高精度的阻值控制、出色的温度适应性和优异的绝缘性能,在多个应用领域展现出强大的竞争力。针对不同应用需求,用户可根据上述参数选择合适的产品。整体而言,这款产品是值得推荐的选择,适用于电源管理和信号处理等多种场合。

KNP100JB-73-1R参数

参数
电阻值
精度 ±5%
额定功率 1W
温度系数 ±300ppm/℃
长*宽*高 11.5mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

KNP100JB-73-1R数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 KNP100JB-73-1R KNP100JB-73-1R数据手册

KNP100JB-73-1R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2875 ¥ 2.4294
10+ $ 0.1714 ¥ 1.4479
50+ $ 0.1449 ¥ 1.2244
100+ $ 0.1162 ¥ 0.9815
500+ $ 0.0924 ¥ 0.7808
1000+ $ 0.0913 ¥ 0.7575
2000+ $ 0.081 ¥ 0.6845
6000+ $ 0.0702 ¥ 0.5932
12000+ $ 0.0626 ¥ 0.5293
库存: 5627
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.42
直接购买
加入购物车
