FMP300JT-73-3R3

产品分类: 通孔电阻
厂牌: YAGEO/台湾国巨
产品描述: 3.3Ω ±5% 3W ±100ppm/℃ 通孔安装 15.5mm(长度)
供应商型号: ZT-FMP300JT-73-3R3
供应商: 海外现货
标准整包数: 1

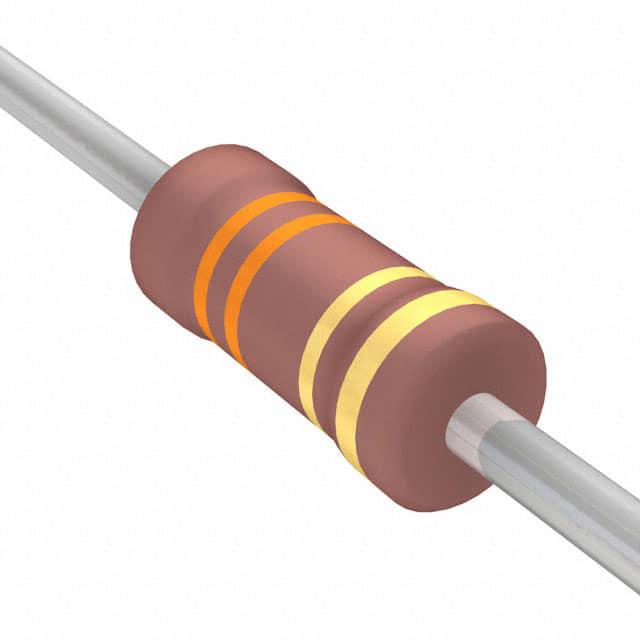

YAGEO/台湾国巨 通孔电阻 FMP300JT-73-3R3

FMP300JT-73-3R3概述


    产品简介


    FMP系列金属膜高功率电阻是通过真空溅射系统制造而成,该系统可将多层混合金属合金和防护材料沉积到经过精心处理的高精度陶瓷基板上。随后,在电阻层上切割螺旋沟槽,并焊接电解铜连接引线。电阻器表面涂有一层粉色涂料,使其具备出色的机械稳定性和耐热性。FMP系列金属膜高功率电阻适用于多种应用领域,如电力供应系统、工业自动化、汽车电子及通信设备等。

    技术参数


    | 参数 | FMP-50 | FMP100 | FMP200 | FMP3WS | FMP300 |
    |
    | 外形尺寸(直径×高) | 3.4mm ±0.3 | 6.3mm ±0.5 | 9.0mm ±0.5 | 11.5mm ±1.0| 15.5mm ±1.0 |
    | 引脚直径 | 0.45mm ±0.05 | 0.55mm ±0.05| 0.55mm ±0.05| 0.8mm ±0.05| 0.8mm ±0.05 |
    电气特性
    - 功率等级:1/2W、1W、2W、3W
    - 阻值范围:1Ω - 4M7Ω(包括E24和E96系列值)
    - 最大工作电压:200V、350V、500V、750V
    - 最大过载电压:400V、600V、700V、1,000V
    - 绝缘电压:300V、500V
    - 温度系数:±100ppm/°C(FMP-50和FMP100型,R≥10RΩ)
    工作环境
    - 操作温度范围:-55°C至+155°C

    产品特点和优势


    1. 高功率耐受能力:FMP系列金属膜高功率电阻具有高功率等级,能够在严苛的电气环境中稳定运行。
    2. 高可靠性:通过一系列严格的环境测试,确保产品在极端条件下依然表现出色。
    3. 优越的温控性能:采用金属膜技术,具备出色的温度稳定性。
    4. 坚固耐用:具备出色的机械强度和耐腐蚀性,适应各种恶劣环境。

    应用案例和使用建议


    应用案例
    FMP系列金属膜高功率电阻广泛应用于电力系统、工业自动化设备和汽车电子等领域。例如,在高压电力传输系统中,这些电阻可以提供稳定的负载,确保系统的安全可靠运行。
    使用建议
    - 在高温环境下使用时,需注意按要求进行功率降额。
    - 在安装过程中确保接触良好,避免由于接触不良引起的过热。
    - 定期检查绝缘性能,确保长期稳定运行。

    兼容性和支持


    FMP系列金属膜高功率电阻与多种电气设备兼容,广泛应用于各类电路设计。厂家提供了详尽的技术文档和支持服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下功率不足 | 根据额定功率曲线进行适当降额操作 |
    | 绝缘电阻下降 | 检查安装环境并确保绝缘部分不受污染 |
    | 焊接过程中出现损坏 | 确保焊接工艺符合标准,避免过度加热 |

    总结和推荐


    综上所述,FMP系列金属膜高功率电阻凭借其高功率等级、卓越的电气性能和优异的温度稳定性,成为一款值得信赖的产品。特别是在电力传输、工业自动化等领域,其表现尤为突出。我们强烈推荐在上述应用场景中选用此款电阻,以确保系统的可靠性和稳定性。

FMP300JT-73-3R3参数

参数
电阻值 3.3Ω
精度 ±5%
额定功率 3W
温度系数 ±100ppm/℃
长*宽*高 15.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

FMP300JT-73-3R3数据手册

厂牌 PDF简要描述 下载
YAGEO/台湾国巨 通孔电阻 YAGEO/台湾国巨 FMP300JT-73-3R3 FMP300JT-73-3R3数据手册

FMP300JT-73-3R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
